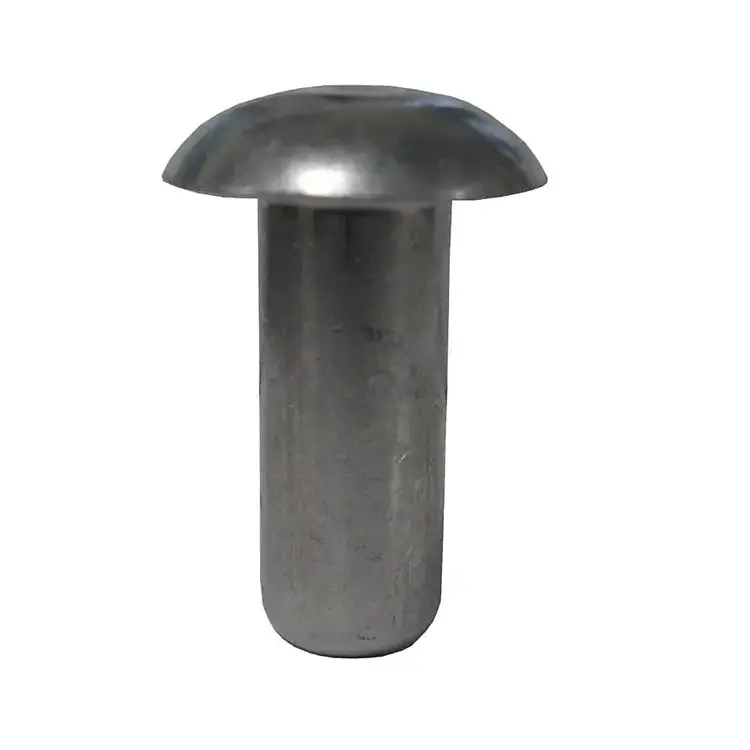

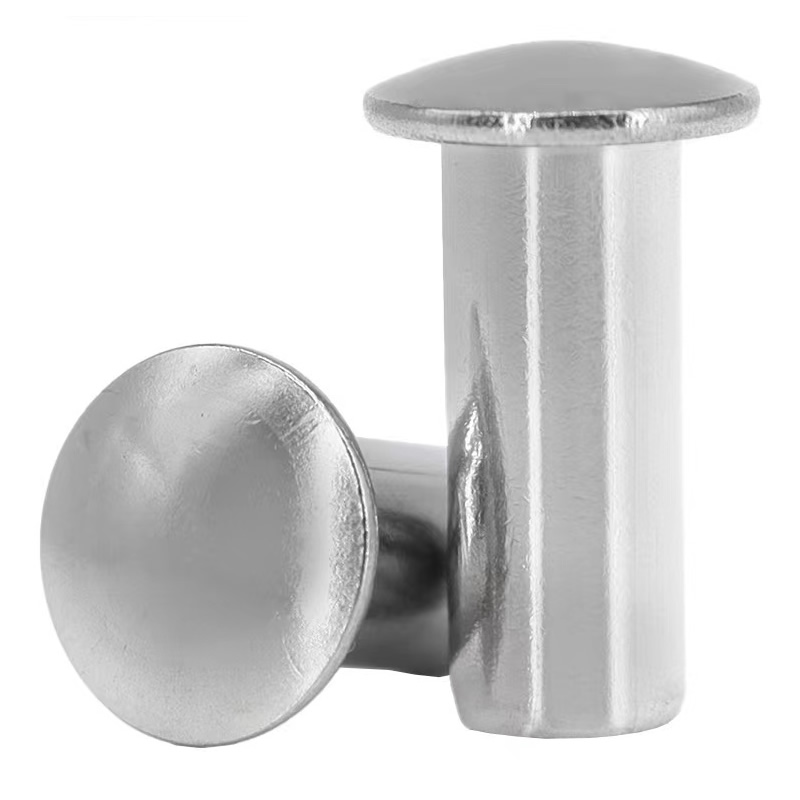

Universalkopf-Vollnieten

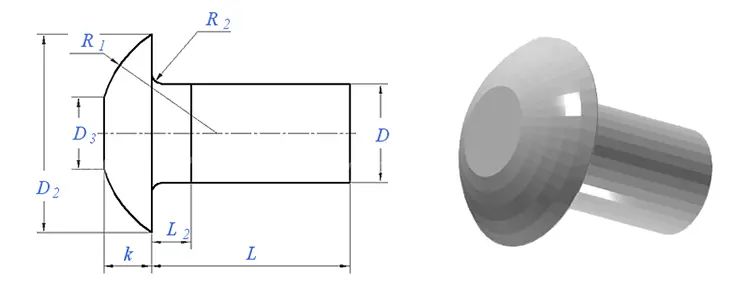

Der Universalkopf ist das Verschlussäquivalent eines Schweizer Taschenmessers – er macht fast alles gut. Wenn ein Rundkopf zu schmal und ein Traversenkopf zu breit ist, ist der Universalkopf-Vollniet die Lösung. Der Kopfdurchmesser beträgt das 2,0–2,2-fache des Schafts – breiter als rund (1,6–1,8×), schmaler als das Fachwerk (2,2–2,8×) – mit einem glatten, abgerundeten Profil, das auf jeder Oberfläche gut aussieht.

Wenn Sie sich nicht sicher sind, welchen Kopfstil Sie wählen sollen, ist der Universalkopf die sichere Wahl. Es funktioniert in fast jeder Anwendung, in fast jedem Material und sieht dabei professionell aus.

Universal vs. Round vs. Truss – Der „genau richtige“ Kopf

Wann Sie sich für einen Universalkopf entscheiden sollten: Sie montieren gemischte Materialien (Metall + Kunststoff, Metall + Holz, Metall + Verbundwerkstoffe). Sie wünschen sich ein Gleichgewicht zwischen Tragfläche und Profil. Sie sind sich nicht sicher, welchen Kopfstil Sie wählen sollen – „Universal“ ist die sichere Standardeinstellung.

Eine reale Anwendung – Torscharniere für Wohngebäude

Ein Hardware-Hersteller produzierte eine Reihe von Türscharnieren und -riegeln für Privathaushalte. Die Torkomponenten bestanden aus pulverbeschichtetem Stahl mit Kunststofflagereinsätzen. Die vorhandenen Rundkopfnieten waren zu schmal – die Köpfe zogen sich nach mehrmaligem Gebrauch durch den pulverbeschichteten Stahl. Die Flachrundnieten waren zu breit – sie sahen bei einem Wohnprodukt klobig und industriell aus.

Wir haben Universalkopf-Vollnieten aus verzinktem Stahl geliefert – 5,0 mm Schaft, 10,5 mm Kopf, 16,0 mm Gesamtlänge. Der Universalkopf bot die zusätzliche Auflagefläche, die erforderlich war, um ein Durchziehen zu verhindern, ohne sperrig auszusehen. Das glatte, abgerundete Profil passte zur Wohnästhetik. Der Kunde testete 1.000 Nieten an 500 Torsätzen. Nach 10.000 Öffnungs-/Schließzyklen und Freibewitterungstests kein Durchziehen, kein Lösen. Mittlerweile bestellen sie Vollnieten mit Universalkopf in Losgrößen von 200.000 Stück pro Jahr.

So spezifizieren Sie – Materialien, Abmessungen und Finish

Wir fertigen in fünf Materialien:

Was Sie bereitstellen:

Schaftdurchmesser– 1,5 mm bis 8,0 mm

Kopfdurchmesser– können wir aufgrund Ihres Materials empfehlen

Gesamtlänge– wir berechnen aus Ihrer Materialstapeldicke

Material– Wählen Sie aus den fünf oben genannten Optionen

Beenden– Zink, passiviert, lackiert, vernickelt, eloxiert, antik usw.

Längenregel für Vollnieten:Gesamtlänge = Dicke des Materialstapels + (1,2–1,5 × Schaftdurchmesser).

Probenvorlaufzeit:5–10 Tage Standard; Sonderanfertigung: 15–20 Tage.

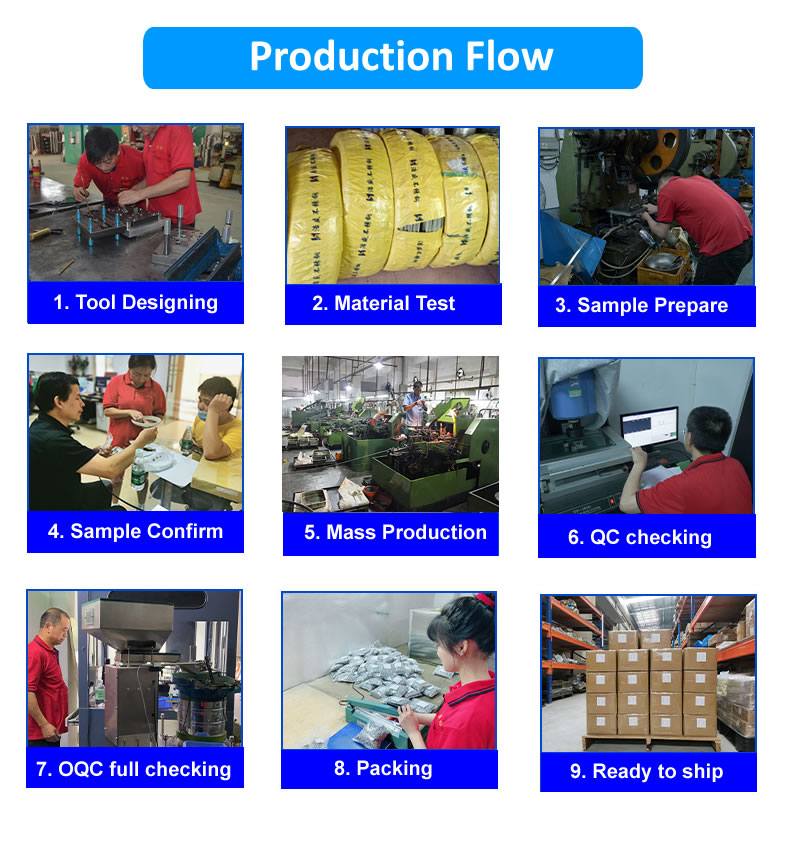

Unser Produktionsprozess – vom Rohmaterial bis zum fertigen Niet

1. Rohstoffbeschaffung –Zertifizierter Draht von zugelassenen Mühlen. Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert.

2. Wareneingangskontrolle– Durchmesser, Härte und Materialzusammensetzung vor der Produktion überprüft. Spulen außerhalb der Spezifikation werden abgelehnt.

3. Werkzeugvorbereitung –Für neue Dimensionen werden Stauchmatrizen aus Hartmetall konstruiert und bearbeitet. Bei Standardgrößen werden vorhandene Werkzeuge geprüft und eingerichtet.

4. Erstmusterprüfung– Die ersten 10 Nieten werden auf einem optischen Komparator gemessen. Jedes Maß muss vor Produktionsbeginn mit der Zeichnung übereinstimmen.

5. Massenproduktion– In-Prozess-Kontrollen finden in definierten Abständen statt (5 Nieten alle 500 Stück). Jede Maßabweichung führt zum sofortigen Stopp der Presse.

6. In-Prozess-Inspektion –Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials. Clinch auf Symmetrie und festen Sitz geprüft.

7. Abschließende Ausgangskontrolle– 100 % optische Sortierung für kritische Abmessungen. AQL-Probe manuell überprüft. Bei jeder Lieferung werden ein Maßbericht, ein Materialzertifikat und ein Konformitätszertifikat ausgestellt.

Kurzübersicht – Abmessungen, Toleranzen und Materialien

Kunden aus allen Branchen vertrauen darauf

Drei Fragen, die wir oft beantworten

F: „Wann sollte ich einen Universalkopf einem Rundkopf vorziehen?“

A: Der Universalkopf ist breiter (2,0–2,2× Schaftdurchmesser gegenüber 1,6–1,8×) und etwas niedriger als ein runder Kopf. Der optische Unterschied ist subtil, aber der funktionale Unterschied ist real: Der Universalkopf bietet mehr Auflagefläche, um ein Durchziehen bei gemischten Materialien zu verhindern. Für Metall-auf-Metall-Verbindungen mit engen Löchern ist der Rundkopf immer noch die bessere Wahl. Für gemischte Materialien – Stahl zu Kunststoff, Stahl zu Holz, Stahl zu Verbundwerkstoffen – ist der Universalkopf die sicherere Wahl.

F: „Warum ist der Vollniet mit Universalkopf eine gute Wahl für gemischte Materialien?“

A: Baugruppen aus gemischten Materialien weisen unterschiedliche Ausdehnungsraten, Härten und Tragfähigkeiten auf. Stahl und Kunststoff verhalten sich unter Belastung unterschiedlich. Das glatte, abgerundete Profil und der ausgewogene Kopfdurchmesser des Universalkopfes verteilen die Kraft gleichmäßig auf beide Materialien, ohne Spuren zu hinterlassen oder durchzuziehen. Bei den Torbeschlägen funktionierte der Universalkopf sowohl auf dem pulverbeschichteten Stahl als auch auf den Lagereinsätzen aus Kunststoff – wo ein runder Kopf durchgehalten hätte und ein Fachwerkkopf zu industriell ausgesehen hätte.

F: „Können Universalkopf-Vollnieten im Freien verwendet werden?“

A: Ja, mit dem richtigen Material und der richtigen Verarbeitung. Für Außenanwendungen empfehlen wir Edelstahl (SUS304) mit passivierter Oberfläche für dauerhafte Korrosionsbeständigkeit – 200–500 Stunden Salzsprühnebel. Für den allgemeinen Außeneinsatz, bei dem es auf das Budget ankommt, bietet verzinkter Kohlenstoffstahl mit gelber Chromatierung eine Salzsprühnebelbeständigkeit von 96 Stunden. Bei den Torbeschlägen entschied sich der Kunde für verzinkten Stahl, da die Tore geschützt waren (unter einer Veranda) und die Kosteneinsparungen erheblich waren.
