Aluminiumrohrnieten

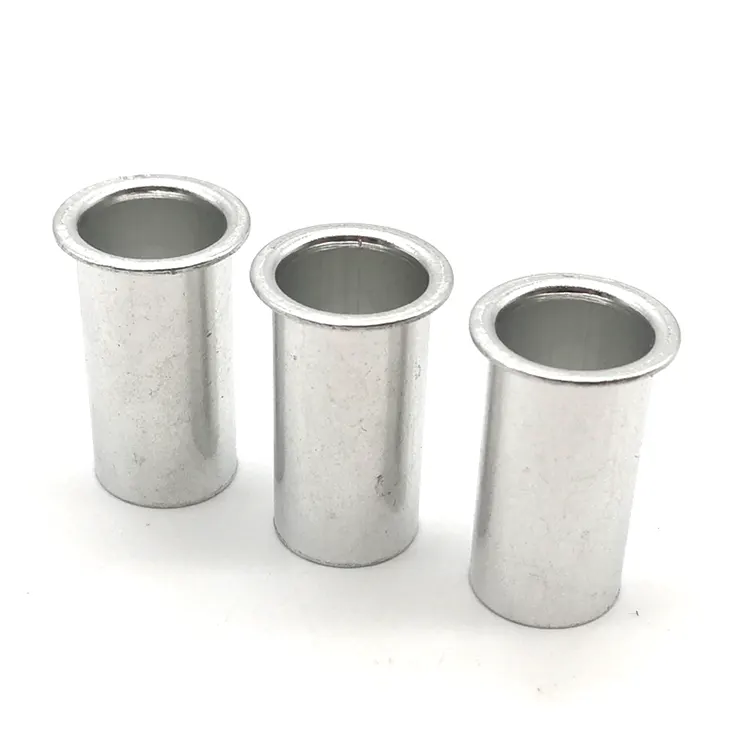

EinAluminiumrohrnieteist ein kurzes Stück Aluminiumrohr mit einem an einem Ende geformten Kopf. Der Schaft ist vom Schwanz bis zum Kopf hohl. Während der Installation rollt die dünne Wand mit sehr geringer Kraft nach außen – typischerweise 15–20 % dessen, was ein Vollniet erfordert.

Dies ist die Niete, die Sie wählen, wenn Gewicht wichtiger ist als Festigkeit.Aluminiumrohrnietensind die leichtesten hohlen Verbindungselemente auf dem Markt – etwa ein Drittel so schwer wie Stahl. Nicht magnetisch. Von Natur aus korrosionsbeständig. Und passend zu Ihrer Anwendung in mehreren Legierungen erhältlich.

Rohrniete vs. Vollrohr vs. Halbrohr – Wo das Hohlrohr gewinnt

1100 vs. 5052 vs. 5056 – Welche Legierung benötigen Sie?

Wählen Sie 1100für Anwendungen, bei denen das Gewicht entscheidend ist und die Anforderungen an die Festigkeit gering sind – Verkleidungen, Gehäuse, dekorative Baugruppen.

Wählen Sie 5052für allgemeine leichte Baugruppen, bei denen mäßige Festigkeit erforderlich ist.

Wählen Sie 5056für höhere Festigkeitsanforderungen und Meeres- oder Salzwassereinwirkung.

Verfügbare Ausführungen

Eine reale Anwendung – Montage von leichter Wanderausrüstung

Ein Hersteller von leichter Wander- und Campingausrüstung benötigte ein Befestigungselement für die Montage von Trekkingstockgriffen und Zeltstangenverbindungen. Die bisherigen Stahlnieten brachten unnötiges Gewicht – für Ultraleicht-Rucksacktouristen zählte jedes Gramm. Der Kunde benötigte ein dauerhaftes, leichtes Befestigungselement, das im Feld sicher hält und den Außenbedingungen standhält.

Wir haben 5052 Aluminium-Rohrnieten geliefert – 3,0-mm-Schaft, 5,5-mm-Rundkopf, 5,0-mm-Zylinderlänge, klar eloxierte Oberfläche. Die Aluminiumnieten reduzierten das Gewicht der Befestigungselemente im Vergleich zu Stahl um 65 %. Die eloxierte Oberfläche bietet Korrosionsschutz für den Außenbereich. Das hohle Design lässt sich mit minimaler Kraft aufweiten – keine Beschädigung der Leichtmetallrohre. Der Kunde testete 500 Nieten an 250 Geräten. Nach 5.000 Feldzyklen keine Ausfälle. Mittlerweile bestellen sie unsere Rohrnieten in Losgrößen von 150.000 Stück pro Jahr.

Wie wir Rohrnieten herstellen – Produktion, die sie leicht hält

Sie beginnen als echtes Aluminiumrohrmaterial. Aluminium ist weich und fehlerverzeihend, was es zum einfachsten Material für die rohrbasierte Fertigung macht – aber es erfordert auch eine sorgfältige Handhabung, um Werkzeugspuren und Oberflächenschäden zu vermeiden.

Rohrschneiden– Aluminiumrohr wird auf präzise Rohlingslänge zugeschnitten. Toleranz: ±0,02 mm. Scharfe Werkzeuge verhindern Grate und Verformungen.

Überschrift– Der Rohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt). Polierte Matrizen verhindern Oberflächenmarkierungen.

Trimmen und Taumeln– Flash wird entfernt. Mikrograte werden eliminiert.

Eloxieren (falls angegeben)– Klare oder farbige Eloxierung für verbesserten Korrosionsschutz.

Endkontrolle– 100 % optische Sortierung. AQL-Probe manuell verifiziert.

Warum das für die Produktion funktioniert:

• Materialrückverfolgbarkeit– Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert. Wir können jede Charge bis zur ursprünglichen Schmelze zurückverfolgen.
• Flexibilität der Legierung– Wir haben die Legierungen 1100, 5052 und 5056 für verschiedene Anwendungen auf Lager.
• Lautstärkefähigkeit– Wir produzieren Aluminium-Rohrnieten in Stückzahlen von 2.000 bis 500.000+ Stück.

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Eine Niete, acht Kontrollen – So stellen wir Qualität sicher

Wir verlassen uns nicht allein auf Zufallsstichproben. Jede Charge Rohrnieten durchläuft acht separate Qualitätstore, bevor sie unser Werk verlässt. Das Prinzip ist einfach: Früh messen, oft messen und niemals Annahmen treffen.

Prüfung des Rohmaterialdurchmessers– Der eingehende Rohrbestand wird mit einem Lasermikrometer gemessen. Durchmessertoleranz: ±0,02 mm. Jede Spule außerhalb dieses Bereichs wird aussortiert, bevor sie die Produktionshalle erreicht.

Prüfung der Rohmaterialhärte– Von jeder Spule wird eine Probe auf einem Rockwell-Härteprüfgerät getestet. Der zulässige Bereich variiert je nach Legierung. Zu weich, und die Niete verformt sich beim Stanzen. Zu hart, und das Rohr kann beim Aufweiten reißen.

Prüfung des Aussehens des ersten Artikels– Nach der Werkzeugeinrichtung werden die ersten 10 Nieten einer Sichtprüfung unter Vergrößerung unterzogen. Wir suchen nach Rissen, unebenen Köpfen, Oberflächenspuren oder Graten. Jeder sichtbare Defekt stoppt die Presse.

Maßkontrolle des ersten Artikels– Die gleichen 10 Nieten werden auf einem optischen Komparator gemessen. Innendurchmesser, Außenflansch, Lauflänge und Wandstärke müssen vor Produktionsbeginn innerhalb der Zeichnungstoleranzen liegen.

In-Prozess-Kontrollen– Bei der Massenproduktion zieht der Bediener alle 500 Stück 5 Nieten. Die Abmessungen werden mit digitalen Messschiebern und Gut/Schlecht-Messgeräten überprüft. Jede Abweichung löst eine Werkzeuganpassung aus.

Testeinstellung (Probeabfackelung)– Alle 2.000 Teile setzen wir 3 Nieten in eine repräsentative Materialprobe (gleiche Dicke und Art wie Ihre Baugruppe). Der aufgeweitete Clinch wird auf Symmetrie, Dichtigkeit und rissfreie Ausbildung geprüft. Es werden keine losen oder gerissenen Nieten akzeptiert.

Salzsprühtest (falls erforderlich)– Für Außennieten oder eloxierte Nieten schicken wir Proben zur Salzsprühnebelprüfung nach ASTM B117 an unser Labor. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Ausgangskontrolle– Vor dem Verpacken durchläuft jede Niete eine optische Sortiermaschine. Kameras prüfen Innendurchmesser, Außenflansch, Lauflänge und Konzentrizität. Ausschussware wird automatisch ausgeworfen. Anschließend wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) zur manuellen Überprüfung gezogen.

Ein Aluminium-Rohrniet, der alle acht Schritte übersteht, ist bereit, unser Werk zu verlassen. Wir bewahren Aufzeichnungen über jede Kontrolle fünf Jahre lang auf.

Was unsere Kunden sagen – Echtes Feedback

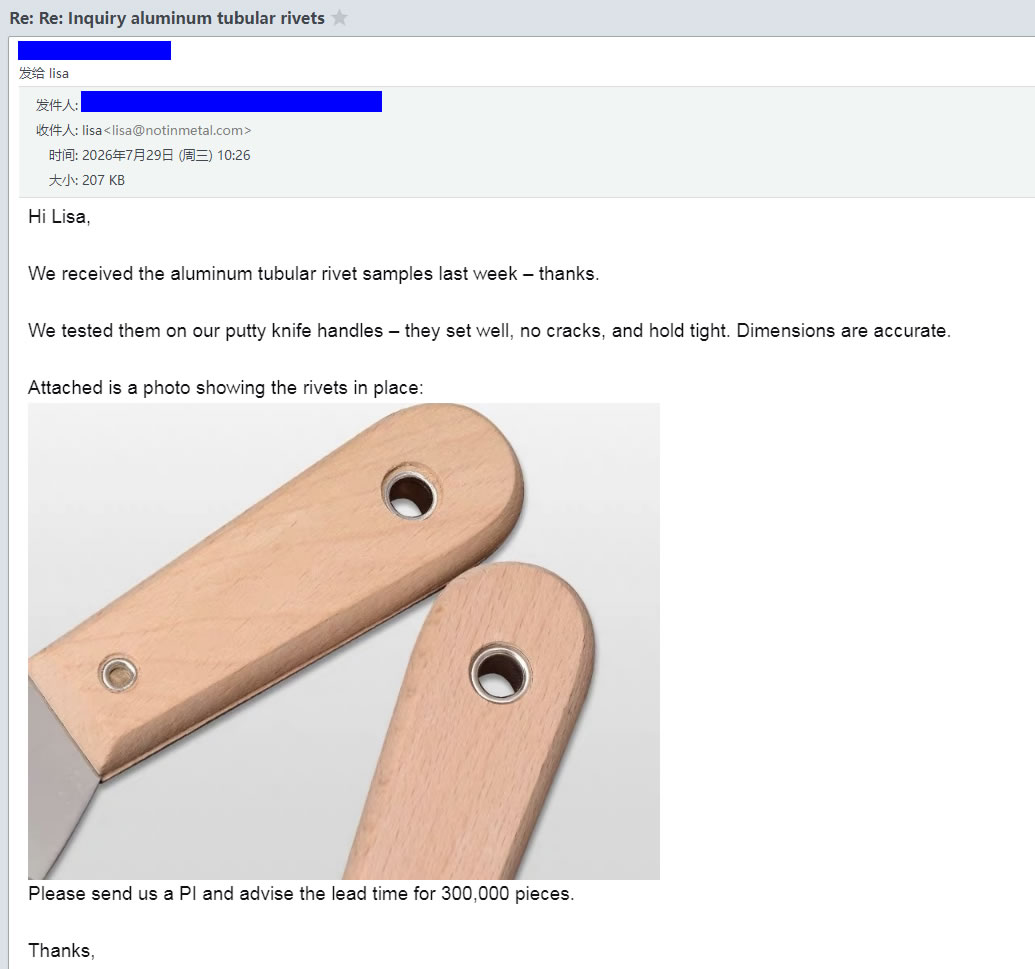

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Aluminium-Rohrnieten in ihren Produktionslinien verwendet haben – von Herstellern von Outdoor-Ausrüstung über Elektronikhersteller bis hin zu Sportartikelmarken.

Sie kommen aus den gleichen Gründen zu uns zurück:

• Geringstes Gewicht– Ein Drittel des Gewichts von Stahl, minimale zusätzliche Masse
• Nicht magnetisch– Keine Beeinträchtigung empfindlicher Elektronik
• Gleichbleibende Qualität– Einheitliche Wandstärke und Innendurchmesser, Charge für Charge
• Zuverlässige Lieferung– Muster werden in 5–7 Tagen versandt, die Produktion erfolgt termingerecht

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Wie schneiden Aluminiumrohrnieten im Vergleich zu Stahlrohrnieten für Außenanwendungen ab?“

A: Die Wahl hängt von Ihren Prioritäten ab:

Wählen Sie Aluminium, wenn es auf Gewicht und nichtmagnetische Eigenschaften ankommt. Wählen Sie Stahl, wenn die Kosten im Vordergrund stehen und das Gewicht keine Rolle spielt. Für den Wanderausrüstungskoffer oben war Aluminium die richtige Wahl – der Kunde benötigte einen möglichst leichten Verschluss für ultraleichte Ausrüstung.

F: „Wie wähle ich die richtige Legierung für meine Anwendung aus?“

A: Die Wahl hängt von Ihren Festigkeitsanforderungen ab:

1100 – Verwendung für nicht-strukturelle Anwendungen, bei denen das Gewicht eine entscheidende Rolle spielt und die Festigkeit keine Rolle spielt – Zierteile, dekorative Baugruppen und Baugruppen mit geringer Belastung.

5052 – Verwendung für allgemeine Baugruppen, bei denen mäßige Festigkeit und Korrosionsbeständigkeit erforderlich sind.

5056– Verwendung für höhere Festigkeitsanforderungen, Meeresumgebungen und strukturelle Anwendungen, bei denen maximale Festigkeit bei einem leichten Befestigungselement erforderlich ist.

Wenn Sie sich nicht sicher sind, senden Sie uns Ihre Anwendungsdaten – wir empfehlen Ihnen die richtige Legierung basierend auf Ihren Belastungsanforderungen und Umgebungsbedingungen.
