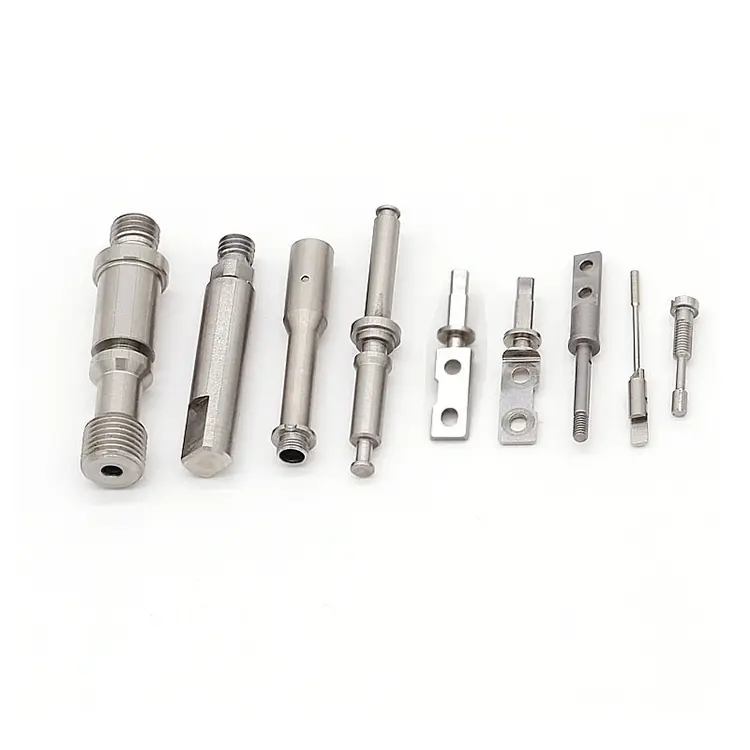

Präzisionskomponenten für kritische Baugruppen – wenn jede Schnittstelle zählt

Ein Präzisionsteil wird anhand seiner eigenen Zeichnung beurteilt. Ein Präzisionsbauteil wird danach beurteilt, wie es passt, sich bewegt, abdichtet oder leitet, wenn es mit anderen zusammengebaut wird. Dieser Unterschied verändert alles – die Toleranzen, die Sie einhalten, die Merkmale, die Sie prüfen, und die Tests, die Sie vor dem Versand durchführen.

Bei Nuote Metals produzieren wirCNC-Präzisionskomponentenfür Baugruppen, bei denen ein Ausfall keine Option ist: chirurgische Instrumente, Kraftstoffeinspritzsysteme, optische Halterungen und Aktuatoren für die Luft- und Raumfahrt. Wir fertigen nicht nur nach Zeichnung. Wir verwalten die Toleranzkette vom Rohmaterial bis zur Funktionsmontage, damit die Komponente, die Sie erhalten, beim ersten Mal funktioniert – und jedes Mal danach.

Was unterscheidet eine Präzisionskomponente von einem Präzisionsteil?

Ein Präzisionsteil entspricht seinen individuellen Maßen. Eine Präzisionskomponente muss außerdem:

• Mit passenden Teilen zusammenpassen– Spiel oder Übermaß müssen über den gesamten Toleranzbereich korrekt sein.

• Funktion unter Last– Bewegen, versiegeln oder leiten, ohne zu klemmen, zu lecken oder das Signal zu verlieren.

• Versammlung überleben– Sie dürfen sich beim Drücken, Anziehen oder Pfählen nicht verformen oder reißen.

• Behalten Sie die Leistung über einen längeren Zeitraum bei– widerstehen Verschleiß, Ermüdung und Temperaturwechsel.

Das heißt, wir prüfen nicht nur Durchmesser und Längen. Wir verifizieren Baugruppenschnittstellen – die Oberflächen, die andere Teile berühren. Wir testen die Funktion – die Bewegung oder Dichtung, die das Bauteil ausführt. Und wir dokumentieren die Rückverfolgbarkeit. Wenn also ein Feldausfall auftritt, können wir ihn auf eine bestimmte Charge, Maschine und einen bestimmten Bediener zurückführen.

Die Toleranzkette – Wie wir Schnittstellen managen

Wenn eine Komponente über drei Passflächen mit jeweils eigenen Toleranzen verfügt, kann die Baugruppe versagen, selbst wenn jede einzelne Abmessung innerhalb der Spezifikation liegt. Dies ist das Problem der Toleranzkette. Wir verwalten es durch:

1. Kritische Schnittstellen frühzeitig erkennen.

Während der DFM-Überprüfung kennzeichnen wir jede Oberfläche, die mit einem anderen Teil zusammenpasst. Diese Funktionen umfassen engere Toleranzen, spezielle Messgeräte und eine 100-prozentige Prüfung – keine Stichprobenentnahme.

2. Verwendung funktioneller Messgeräte, nicht nur Mikrometer.

Ein Lehrdorn, der die passende Welle simuliert, sagt Ihnen mehr als nur einen Mikrometerwert. Wir bauen maßgeschneiderte Messgeräte für kritische Schnittstellen, damit wir sicher sein können, dass die Komponente passt – und nicht nur, dass sie richtig misst.

3. Kontrolle des Datums über alle Operationen hinweg.

Wenn beim Drehen eine Fläche referenziert wird und beim Fräsen eine andere, stimmen die Schnittstellen möglicherweise nicht überein. Wir verwenden für alle Operationen ein einziges Datum, sodass jedes Feature relativ zum gleichen Ursprung positioniert ist.

4. Überprüfung nach der Wärmebehandlung und Endbearbeitung.

Durch Wärmebehandlung wird Material bewegt. Die Beschichtung erhöht die Dicke. Eine Schnittstelle, die nach der Bearbeitung perfekt gemessen wurde, passt nach der Beschichtung möglicherweise nicht mehr. Wir prüfen kritische Schnittstellen nach allen Endbearbeitungsvorgängen – nicht vorher.

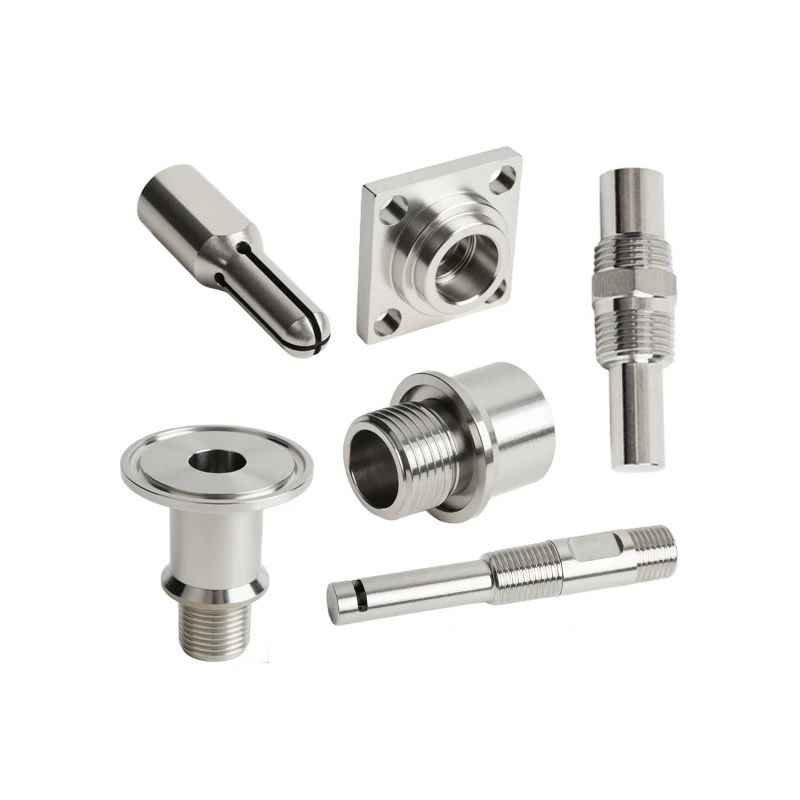

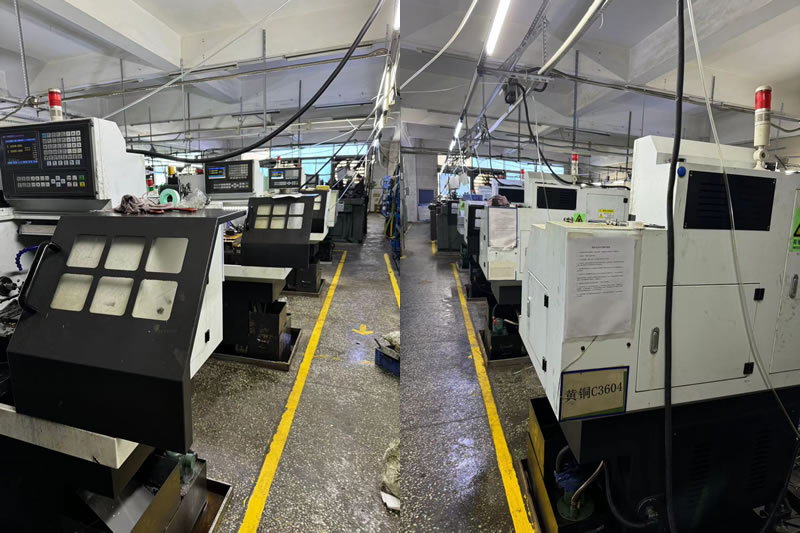

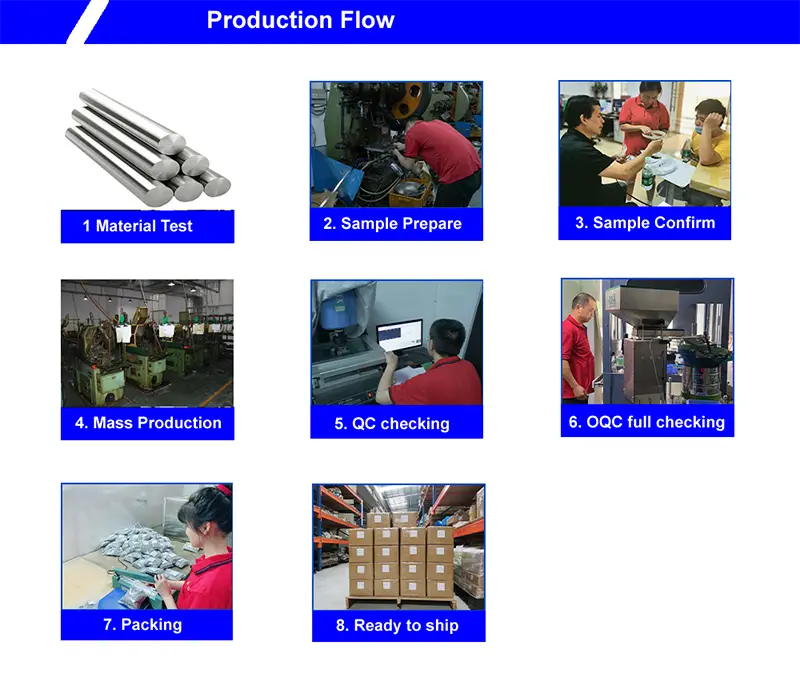

Unsere Fähigkeiten – vom Einzelteil bis zur Unterbaugruppe

Nuote Metals bietetCNC-Präzisionskomponentenüber eine Reihe von Prozessen und Materialien hinweg. Aber unser eigentlicher Wert ist die Integration – wir können mehrere Teile bearbeiten, fertigstellen und zu einer Unterbaugruppe zusammenbauen, die bereit für Ihre Produktionslinie ankommt.

Materialien:Edelstahl, legierter Stahl, Aluminium, Titan, Messing, Kupfer und technische Kunststoffe.

Volumen:Prototyp (1–50), Kleinserie (50–5.000), Großserie (5.000–500.000+).

Funktionstests – der Schritt, den die meisten Lieferanten überspringen

Ein Bauteil, das perfekt misst, kann beim Zusammenbau dennoch versagen. Eine Welle, die die Durchmessertoleranz einhält, kann beim Einpressen in ein Gehäuse blockieren. Eine Dichtungsoberfläche, die Ra 0,4 μm erfüllt, kann unter Druck undicht werden. Wir prüfen die Funktion, nicht nur die Abmessungen.

Wir führen Tests an Präzisionskomponenten durch:

• Einpresssimulation– Übermaß und Einsteckkraft überprüfen.
• Dichtheitsprüfung– Luft- oder Helium-Lecktest für versiegelte Komponenten.
• Elektrische Kontinuität– für leitfähige Bauteile und Erdungspfade.
• Bewegung und Schlaganfall– für Ventile, Antriebe und Schiebeteile.
• Drehmoment und Gewindeeingriff– für Gewindeschnittstellen.

Jeder Test wird mit tatsächlichen Messwerten dokumentiert. Mit Ihrer Lieferung erhalten Sie einen Funktionsprüfbericht – nicht nur einen Maßbericht.

Ein echtes Beispiel – Komponentenset für chirurgische Heftklammern

Ein deutscher Hersteller medizinischer Geräte benötigte einen Satz aus fünf Präzisionskomponenten, die sich zu einer chirurgischen Heftklammerkassette zusammenfügen ließen. Die Komponenten mussten spielfrei zusammenpassen, sich leichtgängig betätigen lassen und einer Ethylenoxid-Sterilisation standhalten.

Die Herausforderung:

Ihr vorheriger Lieferant bearbeitete jedes Bauteil nach seiner individuellen Zeichnung. Beim Zusammenbau kam es jedoch zu Fehlzündungen des Tackers – die Toleranzkette ließ zu viel Bewegung zwischen Amboss und Patrone zu.

Was wir anders gemacht haben:

• Identifizierte die drei kritischen Schnittstellen zwischen Komponenten während der DFM-Überprüfung.
• Alle fünf Komponenten wurden in derselben Präzisionszelle und unter Verwendung desselben Bezugspunkts bearbeitet.
• Integrierte Funktionslehren zur Überprüfung von Passform und Bewegung vor dem Versand.
• An 100 % der Einheiten wurden Trockenmontage- und Funktionstests durchgeführt.
• Versand von 2.200 Sätzen ohne Ausschussausfälle. Der Kunde konnte die Eingangskontrolle einsparen und die Montagezeit um 15 % verkürzen.

Häufig gestellte Fragen zu CNC-Präzisionskomponenten

F1: Was ist der Unterschied zwischen einer Präzisionskomponente und einem Präzisionsteil?

A: Ein Präzisionsteil entspricht seinen eigenen Zeichnungsmaßen. ACNC-Präzisionsbauteilmüssen auch zu den passenden Teilen passen und funktionieren. Das bedeutet, dass wir Schnittstellen prüfen, Bewegungen oder Dichtungen testen und die Toleranzkette über mehrere Merkmale hinweg verwalten. Wenn Sie uns eine Zeichnung für ein einzelnes Teil schicken, bearbeiten wir es. Wenn Sie uns einen Satz zusammenfügbarer Teile zusenden, kümmern wir uns um die Schnittstellen und liefern eine funktionsfähige Unterbaugruppe.

F2: Können Sie Komponenten aus mehreren Materialien zusammenbauen?

A: Ja. Wir bearbeiten Komponenten aus Edelstahl, Aluminium, Titan, Messing, Kupfer und Kunststoffen und montieren sie dann mithilfe von Presspassungen, Gewinde-, Niet- oder Klebeverbindungen. Für Komponenten, die sterilisiert oder Chemikalien ausgesetzt werden, wählen wir Materialien und Oberflächen aus, die der Umwelt standhalten. Jede Baugruppe wird auf Funktion geprüft und mit einem Rückverfolgbarkeitsprotokoll dokumentiert.

F3: Wie überprüfen Sie, ob eine Präzisionskomponente in meine Baugruppe passt?

A: Wir verwenden Funktionslehren, die das Gegenstück simulieren. Ein Lehrdorn, der zum passenden Wellendurchmesser passt, sagt uns mehr als nur ein Mikrometer. Für kritische Schnittstellen bauen wir kundenspezifische Lehren und prüfen 100 % der Produktion – nicht nur Muster. Wir führen vor dem Versand auch Trockenmontage- und Funktionstests durch, damit Sie wissen, dass die Komponente funktioniert, bevor sie Ihre Linie erreicht. Nuote Metals stellt mit jeder Bestellung von Präzisionskomponenten einen Funktionstestbericht zur Verfügung.
