CNC-Bearbeitungsteile

Die meisten Maschinenwerkstätten sind darauf spezialisiert. Einige drehen sich um. Etwas Mühle. Einige machen beides, überlassen die Wärmebehandlung oder Endbearbeitung aber einem Dritten. Das Ergebnis für Käufer ist eine fragmentierte Lieferkette – mehrere Anbieter, mehrere Qualitätssysteme, unterschiedliche Versandkosten und ein Finger, der auf den anderen zeigt, wenn etwas schief geht.

Nuote-Metalleverfolgt einen anderen Ansatz. Wir fertigenCNC-Bearbeitungsteilein den Bereichen Drehen, Fräsen, Bohren und mehrachsige Bearbeitung – alles unter einem Dach, einem Qualitätssystem und einem Ansprechpartner. Unabhängig davon, ob es sich bei Ihrem Teil zunächst um eine Stange, einen Knüppel oder ein Gussteil handelt, können wir es komplett bearbeiten und fertig versenden.

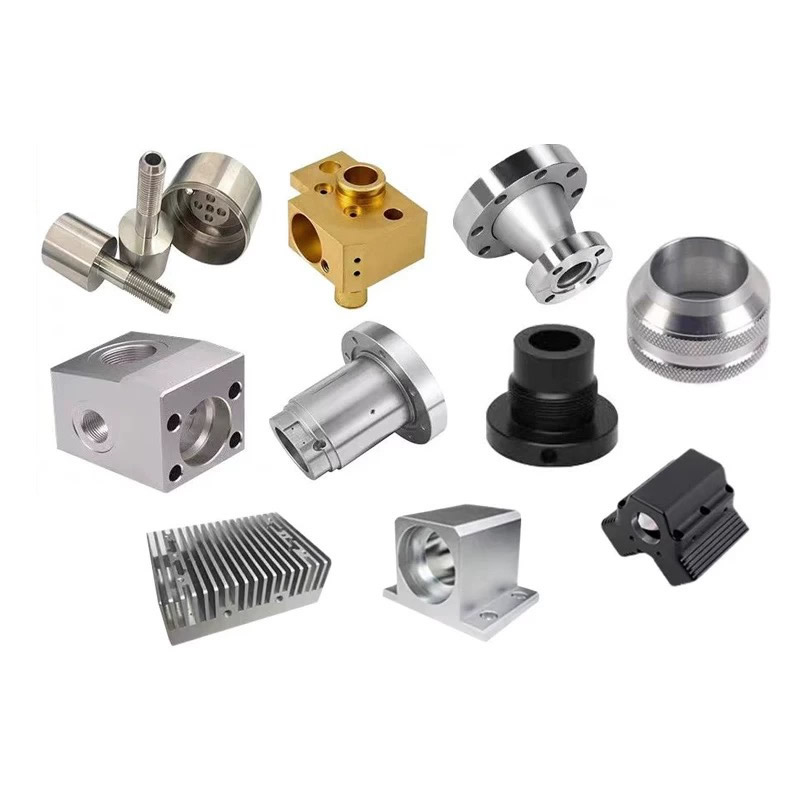

Was wir unter „CNC-Bearbeitungsteilen“ verstehen

Der Begriff umfasst ein breites Spektrum an Prozessen. Das machen wir eigentlich:

CNC-Drehen– Für zylindrische Teile: Wellen, Stifte, Anschlüsse, Buchsen, Ventilkomponenten. Stangendrehmaschinen bis 80 mm Durchmesser, Spannarbeiten bis 300 mm.

CNC-Fräsen– Für prismatische Teile: Gehäuse, Halterungen, Verteiler, Platten, Kühlkörper. 3-Achsen-, 4-Achsen- und 5-Achsen-Bearbeitungszentren.

Mehrachsige Bearbeitung– Für komplexe Geometrien, die andernfalls mehrere Aufbauten erfordern würden: medizinische Instrumente, Strukturteile für die Luft- und Raumfahrt, Hydraulikverteiler. 5-Achsen-Fräs-Drehzentren bearbeiten das Teil komplett in einer Aufspannung.

Bohren und Gewindeschneiden– Für Lochmuster, Gewindeanschlüsse und Flüssigkeitsdurchgänge. CNC-Bohrzentren mit automatischem Werkzeugwechsler.

Sekundäroperationen– Entgraten, Polieren, Wärmebehandlung, Eloxieren, Plattieren, Passivieren. Intern oder mit Partnern – aber immer unter unserem Qualitätssystem.

Warum das wichtig ist:Wenn Sie uns ein Teil schicken, das gedreht, dann gefräst, dann wärmebehandelt und dann geschliffen werden muss, verwalten Sie nicht vier Lieferanten. Sie verwalten einen. Das verkürzt die Vorlaufzeit, eliminiert den Versand zwischen Anbietern und stellt sicher, dass für jeden Vorgang ein einheitlicher Qualitätsstandard gilt.

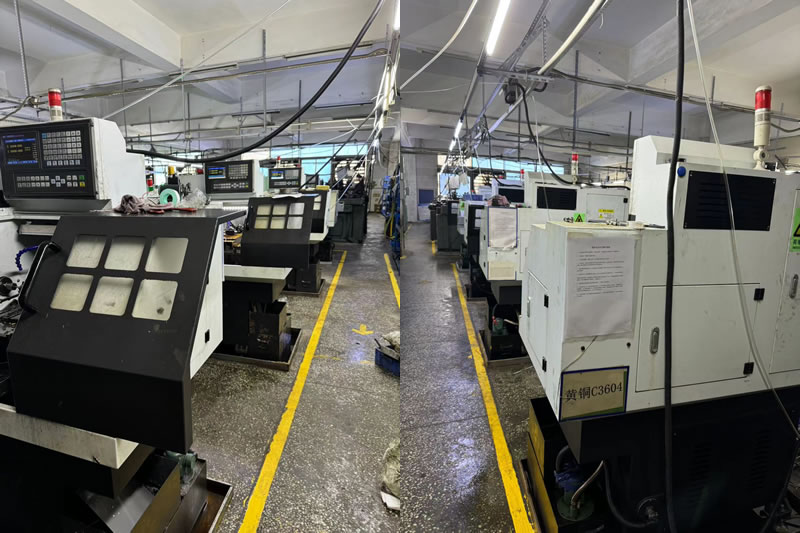

Ausstattung und Kapazität – Was wir betreiben

Nuote-Metallebetreibt eine gemischte Geräteflotte, um sowohl die Großserienfertigung als auch komplexe Kleinserienarbeiten abzudecken.

Materialien, die wir regelmäßig bearbeiten:

• Metalle: Kohlenstoffstahl, legierter Stahl, Edelstahl, Aluminium, Messing, Kupfer, Titan, Werkzeugstahl.
• Kunststoffe: POM, PEEK, PTFE, Nylon, Acryl, ABS.

Toleranzen: ±0,005 mm Standard, ±0,002 mm Präzision für kritische Merkmale. Oberflächengüte von Ra 3,2 μm bis Ra 0,2 μm.

Lautstärkefähigkeit:Prototyp (1–50 Stück), Kleinserienfertigung (50–5.000), Großserienfertigung (5.000–500.000+).

Qualitätskontrolle – ein System, jeder Prozess

Da wir die Bearbeitung, Wärmebehandlung und Endbearbeitung unter einem Dach durchführen, deckt unser Qualitätssystem den gesamten Prozess ab – nicht nur den Bearbeitungsschritt.

Überprüfung des eingehenden Materials:

• Mühlenprüfzertifikate für jeden Metallstab oder Knüppel.
• Interne Härte-, Leitfähigkeits- und Mikrostrukturprüfungen.

Inprozessüberwachung:

• Erstmusterprüfung (FAI) für jede neue Teilenummer.
• Statistische Prozesskontrolle (SPC) für kritische Dimensionen.
• Überwachung des Werkzeugverschleißes und geplante Werkzeugwechsel.

Endkontrolle:

• KMG-Inspektion für komplexe Geometrien.
• Optische Komparatoren zur Profil- und Gewindeprüfung.
• Oberflächenrauheitsmessgeräte.
• Vollständiger Maßbericht und Materialzertifikat bei jeder Lieferung.

Zertifizierungen:ISO 9001:2015. RoHS- und REACH-Konformität verfügbar. PPAP-Dokumentation auf Anfrage.

Ein reales Beispiel – Hydraulikverteiler mit Querbohrungen und Gewindeanschlüssen

Ein nordamerikanischer Hersteller von Hydraulikgeräten benötigte einen Verteiler aus 4140-Stahl mit 12 Querbohrungen, 6 Gewindeanschlüssen und einer Bohrungstoleranz von 0,01 mm. Ihr früherer Lieferant bearbeitete das Teil auf einer 3-Achsen-Fräse, schickte es dann zum Gewindeschneiden an eine zweite Werkstatt und dann zur Wärmebehandlung an eine dritte. Die Vorlaufzeit betrug 8 Wochen.

Was wir anders gemacht haben:

• Komplette Bearbeitung des Verteilers auf einem 5-Achsen-Fräs-Drehzentrum – alle Querlöcher, Anschlüsse und Bohrungen in einer Aufspannung.
• Wärmebehandlung im eigenen Haus durchgeführt (Abschrecken und Anlassen auf 28–32 HRC).
• Alle Gewindeanschlüsse mit Gut/Schlecht-Messgeräten und KMG überprüft.
• Versand von 1.200 Stück in 5 Wochen. Der Kunde reduzierte seine Lieferkette von drei Anbietern auf einen und verkürzte die Durchlaufzeit um 37 %.

Häufig gestellte Fragen zu CNC-Bearbeitungsteilen

F1: Was ist der Unterschied zwischen CNC-Drehen und CNC-Fräsen?

A: Beim CNC-Drehen wird das Werkstück gegen ein stationäres Schneidwerkzeug gedreht – es wird für zylindrische Teile wie Wellen, Stifte und Anschlüsse verwendet. Beim CNC-Fräsen wird das Schneidwerkzeug gegen ein stationäres Werkstück gedreht – es wird für prismatische Teile wie Gehäuse, Halterungen und Verteiler verwendet. Viele Teile erfordern beide Prozesse. Nuote Metals betreibt sowohl Dreh- als auch Fräsanlagen sowie 5-Achsen-Fräs-Drehzentren, die beides in einer einzigen Aufspannung vereinen.

F2: Können Sie Teile aus meiner 3D-Datei (STEP, IGES) bearbeiten?

A: Ja. Wir akzeptieren STEP-, IGES-, PDF- und DWG-Dateien. Unser Ingenieurteam überprüft jede Zeichnung auf Herstellbarkeit (DFM) und gibt vor der Angebotserstellung Feedback zu Toleranzen, Werkzeugzugriff und potenziellen Kosteneinsparungen. Bei komplexen Geometrien können wir auch ein Erstmuster für Ihre Validierung erstellen.

F3: Welche Toleranzen können Sie bei CNC-Bearbeitungsteilen einhalten?

A: Unsere Standardtoleranz beträgt ±0,005 mm, mit einer Genauigkeit von bis zu ±0,002 mm für kritische Merkmale. Die erreichbare Toleranz hängt vom Material, der Teilegeometrie und dem Feature-Typ ab. Bei wärmebehandelten Teilen empfehlen wir, Toleranzen nach der Wärmebehandlung festzulegen oder ein Schleifen zuzulassen. Nuote Metals überprüft jede Zeichnung und gibt DFM-Feedback zu erreichbaren Toleranzen, bevor Sie eine Bestellung aufgeben.
