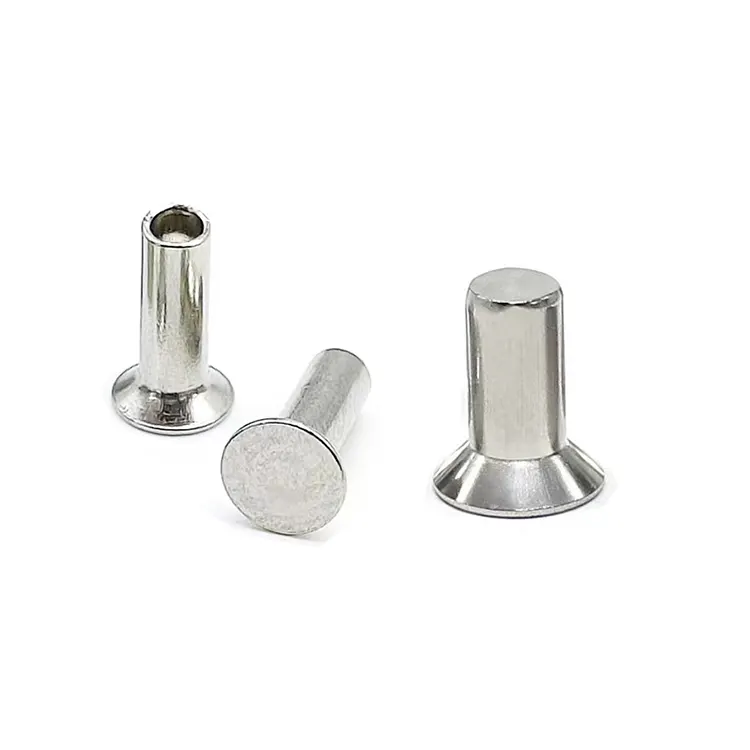

Senkkopfnieten

Senkkopfnietensind die einzigen Nietköpfe, die so konzipiert sind, dass sie vollständig unter der Oberfläche sitzen. Mit einem konischen Kopf, der zu einem vorgebohrten Senker passt, bieten diese Nieten keinen Überstand – kein Hängenbleiben, kein Schaben, keine Beeinträchtigung der zusammenpassenden Teile.

Sie erfordern einen zusätzlichen Schritt in Ihrem Herstellungsprozess – das Bohren eines konischen Lochs vor dem Aushärten – aber dieser Schritt lohnt sich, wenn die Verbindung vollständig bündig sein muss. Luft- und Raumfahrtpaneele, Elektronikgehäuse, architektonische Oberflächen und überall dort, wo eine glatte Oberfläche von entscheidender Bedeutung ist – da kommen Senknieten zum Einsatz.

Senkkopf vs. Flachkopf – Der Unterschied zwischen bündigem Abschluss

Die zwei Kopfwinkel – 90° vs. 100°

Welchen Winkel sollten Sie wählen?

Wählen Sie 90°Wenn Sie Standard-Senkerbohrer verwenden, sind diese weit verbreitet und mit den meisten Allzweckanwendungen kompatibel.

Wählen Sie 100°wenn Sie nach Luft- und Raumfahrt- oder Verteidigungsspezifikationen arbeiten oder wenn Ihre vorhandenen Werkzeuge bereits für 100°-Senker eingerichtet sind. Wir raten davon ab, Winkel zu mischen – eine 100°-Niete in einer 90°-Senkung sitzt gut; Eine 90°-Niete in einem 100°-Senker sitzt zu tief.

Was wir herstellen – drei Designs, fünf Materialien

Vollrohr ist erhältlich fürSenkkopfnieten– Das hohle Design ermöglicht ein Setzen mit geringem Kraftaufwand bei gleichzeitiger Beibehaltung des bündigen Finishs.

Verfügbare Materialien: Kohlenstoffarmer Stahl, Edelstahl (304/316), Messing (C2680), Kupfer (C11000), Aluminium (5052/5056)

Ausführungen: Verzinkt, brüniert, passiviert, lackiert, vernickelt, antikisiert, eloxiert, schlicht – je nach Material.

Eine echte Anwendung – die Montage von Holzmöbelbeschlägen

Ein Hersteller von Büromöbeln aus Holz benötigte die Befestigung von Metallmontageplatten an der Unterseite von Schreibtischen. Die Platten waren sichtbar, als der Schreibtisch beim Zusammenbau umgedreht wurde. Die bisherigen Rundkopfnieten schabten beim Stapeln der Schreibtische an der Verpackung. Kunden erhielten zerkratzte Produkte. Die Werkstatt musste außerdem eine Schaumstoffpolsterung anbringen, um die Nietköpfe während des Transports zu schützen.

Der Hersteller erwog Flachkopfnieten – niedrigeres Profil, aber dennoch über der Oberfläche sitzend. Sie wollten keinen Vorsprung. Die Lösung lag auf der Hand: Löcher versenken und Senkkopfnieten verwenden.

Nuote Metals lieferte halbhohlförmige Senkkopfnieten aus verzinktem Stahl – 4,0 mm Schaft, 8,0 mm Kopfdurchmesser, 90°-Winkel, 10,0 mm Zylinderlänge. Der halbröhrenförmige Hohlraum sorgt für eine geringe Setzkraft und verhindert so Schäden am Holz. Der 90°-Winkel passte zu ihrem Standard-Senkerbohrer. Der Kopf lag bündig mit der Holzoberfläche ab – kein hervorstehendes Metall, keine Kratzer, keine Schaumstoffpolsterung erforderlich.

Der Kunde testete 200 Nieten an 100 Schreibtischen. Nach 1.000 Montage-Demontage-Zyklen keine Lockerung, keine Oberflächenbeschädigung. Seitdem haben sie ihre gesamte Produktpalette auf Senknieten umgestellt, wodurch Beschwerden wegen Verpackungsschäden entfallen.

Standardoptionen – individuell nach Ihren Vorgaben

Senkkopfnietenwerden genau nach Ihren Anforderungen gefertigt. Kopfwinkel, Kopfdurchmesser und Gesamtlänge sind auf Ihr Senkerwerkzeug und den Materialstapel abgestimmt.

Was wir von Ihnen brauchen:

• Schaftdurchmesser – 1,5 mm bis 8,0 mm
• Kopfwinkel – 90° oder 100°
• Kopfdurchmesser – abgestimmt auf Ihr Senkerwerkzeug
• Gesamtlänge – oder Ihre gesamte Materialstapeldicke
• Material – Stahl, Edelstahl, Messing, Kupfer oder Aluminium
• Design – massiv, halbrohrförmig oder vollständig rohrförmig
• Oberfläche – Zink, passiviert, lackiert, vernickelt, eloxiert usw.

Kritischer Hinweis:Der Kopf muss zu Ihrem Senkerwerkzeug passen. Wenn Sie uns ein Muster Ihres Senkerbohrers oder einer vorgefertigten Senkbohrung zusenden, können wir garantieren, dass der Kopf bündig sitzt.

Probenvorlaufzeit:5–10 Tage für Standard-Kopfwinkel (90° oder 100°). Für detaillierte Spezifikationen, kundenspezifische Anforderungen oder um Ihr Projekt zu besprechen, wenden Sie sich bitte an unser Vertriebsteam – es wird Sie durch den Prozess begleiten.

Warum der konische Kopf schwieriger herzustellen ist – und wie wir es richtig machen

Der Senkkopf ist nicht nur ein Flachkopf mit abgeschrägter Kante. Der Kegel muss zum Winkel Ihres Senkerwerkzeugs passen – 90° oder 100° – und er muss auf der gesamten Oberfläche bündig abschließen. Wenn der Winkel um 1° abweicht, sitzt die Niete entweder über oder unter der Oberfläche.

Was Senkköpfe auszeichnet:

Winkelgenauigkeit– Unsere Stanzformen werden auf exakte Winkel zugeschnitten. Wir messen den Lenkwinkel bei jeder Erstmusterprüfung mit einem optischen Komparator. Toleranz: ±1°.

Glatte Verjüngung– Der Übergang vom Kopf zum Schaft muss fließend sein. Jede Stufe oder jeder Grat an der Verbindungsstelle verhindert, dass der Kopf vollständig sitzt. Um dies zu verhindern, sind unsere Hartmetallmatrizen poliert.

Konsistenz der Dicke– Der Kopf muss dick genug sein, um unter Last zu halten, aber dünn genug, um bündig zu sitzen. Wir kontrollieren die Kopfdicke auf ±0,10 mm genau.

Oberflächenbeschaffenheit– Die Kopfoberfläche muss glatt sein. Auf einem Produkt mit bündiger Oberfläche sind eventuelle Werkzeugspuren oder Kratzer sichtbar.

Das Ergebnis:Senkköpfe, die bündig sitzen, sauber aussehen und fest sitzen.

Qualitätskontrolle – Die Extrakontrollen für Senkköpfe

Senkköpfe erfordern strengere Kontrollen als andere Kopfarten. Ein Kopf mit abweichendem Winkel oder eine inkonsistente Senkung bedeutet, dass die Niete nicht bündig sitzt – und das verfehlt den Zweck, sich überhaupt für eine Senkung zu entscheiden.

Unser Prozess:

• Vor der Produktion – Wir überprüfen Ihr Senkwerkzeug oder Ihr vorgesenktes Lochmuster, um die Übereinstimmung des Kopfwinkels zu bestätigen.
• Erster Artikel – 10 Nieten gemessen am optischen Komparator. Kopfwinkel und Kopfdurchmesser überprüft.
• In Bearbeitung – 5 Nieten alle 500 Stück. Lenkwinkel stichprobenartig überprüft.
• Abbindetest – Alle 2.000 Teile in Ihr vorgesenktes Material einsetzen. Überprüfung der Kopfbündigkeit durch Fingerprobe und Fühlerlehre.
• Endsortierung – 100 % optische Kontrolle. AQL-Handbuchbeispiel.

Was Sie tatsächlich erhalten – eine vollständige Aufzeichnung dessen, was wir hergestellt haben

Wir versenden nicht nur Nieten. Wir versenden eine Aufzeichnung darüber, was genau produziert wurde und wie es überprüft wurde.

Das Paket beinhaltet:

• Materialzertifikat – Chemische Zusammensetzung und Zugfestigkeit der verwendeten Spule
• Prüfblatt – Tatsächliche Messungen von 10 Nieten aus der Charge – einschließlich Überprüfung des Kopfwinkels
• Senker-Übereinstimmungsbericht – Bestätigung, dass der Kopfwinkel mit Ihrem Werkzeug übereinstimmt (sofern Sie ein Muster bereitgestellt haben)
• Finish-Zertifikat – Überzugsdicke verifiziert durch RFA (falls zutreffend)
• Konformitätsdokument – ​​Von unserem QS-Manager unterzeichnet, Chargenrückverfolgbarkeit

Warum das wichtig ist:Sollte es jemals zu einem Feldausfall kommen – oder wenn sich ein Kunde über eine unebene Oberfläche beschwert – haben Sie die Aufzeichnungen, um den Fehler bis zur genauen Charge und der genauen Kopfwinkelmessung zurückzuverfolgen.

Zertifiziert nach:ISO 9001:2015, RoHS, REACH

Wo Senkkopfnieten verwendet werden

• Möbel – Bürotische, Stühle, Schränke – bei denen freiliegende Hardware nicht akzeptabel ist
• Automobil – Innenverkleidung, Karosserieteile, Bodengruppen – wo Oberflächen glatt sein müssen
• Luft- und Raumfahrt – Rumpfpaneele, Innenverkleidung, Flügeloberflächen – wo es auf die Reduzierung des Luftwiderstands ankommt
• Elektronik – Gehäuse, Chassis, Schalttafelbaugruppen – wo Teile bündig passen müssen
• Architekturbeschläge – Türbeschläge, Geländer, dekorative Metallarbeiten
• Marine – Deckbeschläge, Innenausstattung – wo keine Hakenstellen erlaubt sind
• Industrieanlagen – Bedienfelder, Maschinenschutz – wo Sicherheit und Aussehen gleichermaßen wichtig sind

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einem Senkkopfniet und einemFlachkopfniet?

A: Ein Senkkopf hat eine konische Unterseite, die zu einem vorgebohrten Senker passt, sodass der Kopf vollständig bündig mit oder unter der Materialoberfläche sitzt. Ein flacher Kopf hat eine gerade Unterseite und ragt über die Oberfläche hinaus (0,8–1,2 mm für einen 5-mm-Schaft). Der Nachteil: Senkköpfe erfordern einen zusätzlichen Herstellungsschritt (Senken des Lochs), liefern aber keinen Überstand. Wählen Sie Senkkopf, wenn die Verbindung vollkommen glatt sein muss; Wählen Sie flach, wenn ein niedriges Profil ausreicht und Sie den zusätzlichen Bearbeitungsschritt vermeiden möchten.

F2: Sollte ich 90°- oder 100°-Senkkopfnieten wählen?

A: Wählen Sie den Winkel, der zu Ihrem vorhandenen Senkerwerkzeug passt. 90° ist der Standard für die meisten allgemeinen Anwendungen – Möbel, Elektronik, Automobil und allgemeine Industriearbeiten. 100° ist in Luft- und Raumfahrt- und Verteidigungsanwendungen üblich, wo bestimmte Spezifikationen dies erfordern. Wenn Sie sich nicht sicher sind, empfehlen wir 90° – es ist mit den allermeisten Standard-Senkbohrern kompatibel. Wenn Sie uns ein Muster Ihres Senkerwerkzeugs zusenden, können wir die Übereinstimmung überprüfen.

F3: Wie wähle ich die richtige Gesamtlänge für eine Senkkopfniete aus?

A: Die Gesamtlänge beinhaltet den Kopf. Bei einem Vollsenkniet entspricht die Gesamtlänge der Senkungstiefe plus der Dicke Ihres Materialstapels plus dem hervorstehenden Schaft (1,2–1,5× Schaftdurchmesser). Bei einem Halbhohlsenkniet sollte die Zylinderlänge etwa 1,5–2,0 mm länger sein als die Dicke Ihres Materialstapels. Der Kopf sitzt bündig, sodass die Materialstapeldicke plus Clinchlänge die Gesamtlänge bestimmt. Senden Sie uns Ihre Materialstapelstärke und Spezifikationen für das Senkwerkzeug – wir empfehlen Ihnen die genaue Länge.

F4: Welches Design sollte ich wählen – massiv, halbrohrförmig oder vollständig rohrförmig?

A: Halbrohrförmig ist die Standardwahl für die meisten Anwendungen – 80–90 % der Vollfestigkeit bei 25–30 % der Setzkraft. Wählen Sie Massivbauweise, wenn Sie maximale Festigkeit für strukturelle, tragende Baugruppen benötigen. Wählen Sie Vollrohr, wenn Sie mit weichen Materialien arbeiten oder eine minimale Setzkraft benötigen. Alle drei Ausführungen sind mit dem gleichen Senkkopfprofil erhältlich.
