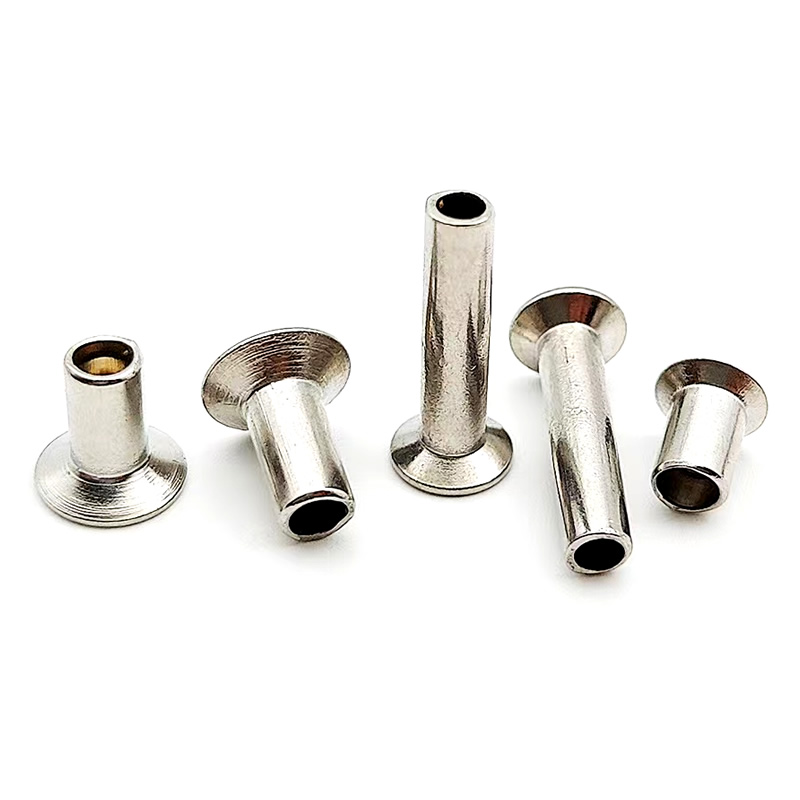

Halbhohlnieten mit Senkkopf

Halbhohlnieten mit SenkkopfKombinieren Sie null Überstand mit 70 % weniger Setzkraft. Der konische Kopf schließt bündig mit der Oberfläche ab. Der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu einem Vollniet um etwa 70 %. Schnelle Einstellung. Bündiger Abschluss. Kein Hängenbleiben. Keine Einmischung.

Dies ist die Niete, die Sie angeben, wenn die Oberfläche glatt sein muss und das Fließband in Bewegung bleiben muss.

Senkkopf vs. Flachkopf – Der Unterschied bei der Bündigkeit

Wählen Sie einen Senkkopf, wenn:Die Fuge muss vollkommen glatt sein. Der Niet befindet sich auf einer Gleitfläche oder einem Gegenstück. Ein hervorstehender Kopf würde die Montage behindern. Sie möchten einen bündigen Abschluss, benötigen aber dennoch eine schnelle Installation mit geringem Kraftaufwand.

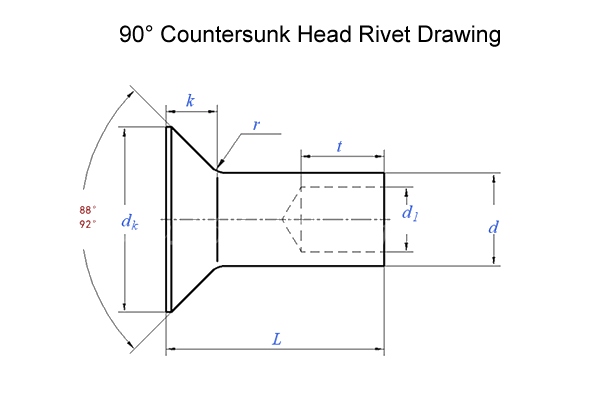

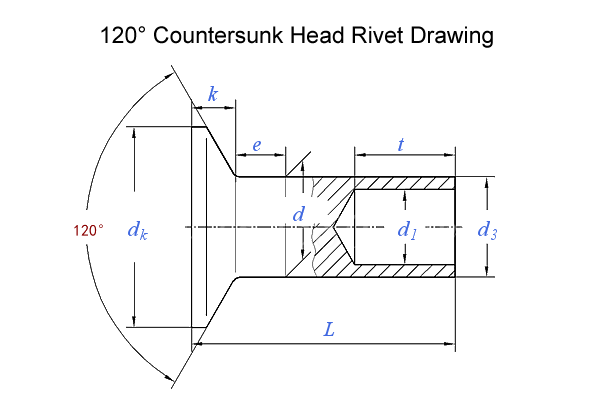

Kopfwinkel – 90° vs. 120° vs. andere

Passend zu Ihrem Senkerwerkzeug. Eine Niete mit dem falschen Winkel sitzt entweder zu weit oder zu tief. Wir empfehlen, den Winkel an Ihren vorhandenen Senkerbohrer anzupassen. Wenn Sie sich nicht sicher sind: 90° ist am gebräuchlichsten und mit den meisten Standard-Senkbohrern kompatibel.

Materialien und Oberflächen – unser Angebot

Materialien:Kohlenstoffstahl (verzinkt), Edelstahl (304/316, passiviert), Messing (C2680), Kupfer (C11000), Aluminium (1100/5052/5056)

Ausführungen:Verzinkt, vernickelt, passiviert, lackiert, brüniert, blank

Eine reale Anwendung – Gehäuse für elektronische Schalttafeln

Ein Hersteller von Industrieschalttafeln musste Komponenten in einem Metallgehäuse ohne hervorstehende Befestigungselemente montieren. Die Platten mussten bündig aneinander gestapelt werden. Die bisherigen Rundkopfnieten schabten beim Zusammenbau an den passenden Blechen und erzeugten Lücken. Das Senken war bereits Teil ihres Prozesses – sie brauchten nur die richtige Niete.

Wir haben Halbhohlnieten mit Senkkopf aus Edelstahl geliefert – 4,0-mm-Schaft, 8,0-mm-Kopf, 90°-Winkel, 10,0-mm-Zylinderlänge, passivierte Oberfläche. Der Kopf lag bündig mit der Plattenoberfläche ab – kein Kratzen mehr, keine Lücken mehr. Der halbhohle Schnitt ermöglicht eine Schnittkraft von 3,5 Tonnen auf 1,0 Tonnen. Der Kunde testete 1.000 Nieten an 500 Platten. Nach 10.000 Montagezyklen keine Ausfälle. Mittlerweile bestellen sie Halbhohlnieten mit Senkkopf in Losgrößen von 150.000 Stück pro Jahr.

Über unser Unternehmen – und wie wir Ihre individuellen Nieten herstellen

Wir sind ein in Dongguan ansässiger Hersteller von Verbindungselementen mit über einem Jahrzehnt Erfahrung im Kaltstauchen. Wir sind auf Halbhohlnieten aus fünf Materialfamilien – Kohlenstoffstahl, Edelstahl, Messing, Kupfer und Aluminium – mit Schaftdurchmessern von 0,8 mm bis 10 mm spezialisiert.

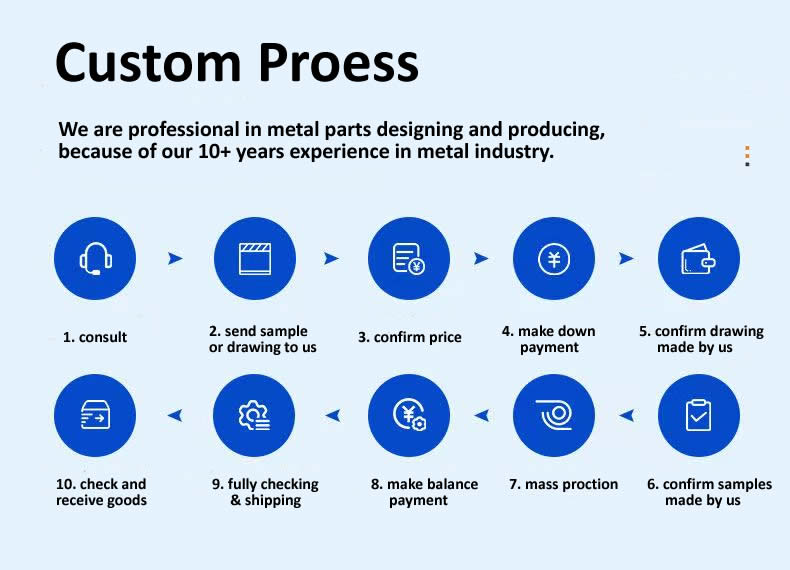

So arbeiten wir vom Entwurf bis zur Lieferung mit Ihnen zusammen:

1. Beratung– Sie teilen Ihre Zeichnung, Materialstärke, Kopfwinkel und Mengenanforderungen mit. Wir besprechen Ihre Anwendung und empfehlen die optimale Spezifikation.

2. Zeichnung und Angebot– Unsere Ingenieure erstellen eine Fertigungszeichnung nach Ihren Vorgaben. Wir erstellen ein klares Angebot – Stückpreis, Werkzeugkosten (falls vorhanden) und Lieferzeit.

3. Zeichnungsgenehmigung– Wir senden Ihnen die Zeichnung zur Bestätigung. Keine Produktion beginnt ohne Ihre Freigabe.

4. Musterproduktion– Wir produzieren Erstartikel (20–50 Stück) und versenden diese zum Testen an Sie. Wir überprüfen den Kopfwinkel, die Hohlraumtiefe, die Abmessungen und die Verarbeitung, bevor sie unser Werk verlassen.

5. Massenproduktion– Nach Musterfreigabe führen wir die volle Menge auf unseren 45 Kaltstauchmaschinen aus.

6. Qualitätsprüfung– 100 % optische Sortierung für kritische Abmessungen. AQL-Probe manuell verifiziert. Vollständige Dokumentation ausgestellt – Maßbericht, Materialzertifikat und Konformitätszertifikat.

7. Versand– Nach Ihren Wünschen verpackt. Vollständige Dokumentation beiliegend.

8. Nachbereitung– Wir prüfen, ob alles angekommen ist und wie erwartet funktioniert.

Probenvorlaufzeit:5–7 Tage für Standardspezifikationen; Sonderanfertigung: 15–20 Tage.

Warum Kunden sich für uns entscheiden – Echtes Feedback

Hersteller, die unsere Halbhohlnieten mit Senkkopf verwenden, kommen aus den gleichen Gründen zu uns zurück:

Null Vorsprung– Die Köpfe schließen bündig mit der Oberfläche ab. Kein Hängenbleiben, keine Störung.

Low-Force-Einstellung– 70 % weniger Kraftaufwand als Vollnieten. Schützt dünne Platten.

Konsistente Kopfwinkel– 90°, 120° oder individuell – bei jedem ersten Artikel überprüft.

Schnellproben – 5–7 Tage.

Wir arbeiten mit Herstellern in den Bereichen Elektronikgehäuse, Automobilinnenausstattung, Luft- und Raumfahrtpaneele, Blechfertigung, Haushaltsgeräte und Beschilderung zusammen – in ganz Nordamerika, Europa und Asien.

Zwei Fragen, die wir oft beantworten

F: „Wie kann am besten sichergestellt werden, dass der Senkkopf nach der Installation perfekt bündig mit der Oberfläche abschließt?“

A: Drei Dinge bestimmen den bündigen Sitz: Der Nietkopfwinkel muss zu Ihrem Senkerwerkzeug passen; die Senktiefe muss zur Kopfhöhe passen; und die Setzkraft muss gleichmäßig aufgebracht werden. Wir empfehlen, vor der Produktion einen Testniet in eine Probe Ihres tatsächlichen Materials zu setzen. Steht der Kopf hervor, ist die Senkung zu flach oder der Winkel stimmt nicht. Wenn es zu tief sitzt, ist die Senkung zu tief. Durch den richtigen bündigen Sitz ist die Kante des Kopfes nicht zu spüren, wenn man mit dem Finger über die Oberfläche fährt – er ist nahtlos. Wir können passende Setzwerkzeuge liefern, die einen gleichmäßigen Druck und einen gleichmäßigen bündigen Sitz gewährleisten.

F: „Wann sollte ich keinen Senkkopf-Halbhohlniet verwenden – welche Einschränkungen gibt es?“

A: Senkkopfnieten sind nicht für sehr dünne Materialien (unter 1,0 mm) geeignet. Der Senker entfernt Material, das dünne Platten schwächen oder zu Verformungen führen kann. Für Materialien unter 1,0 mm empfehlen wir stattdessen Flachkopfnieten. Senkköpfe erfordern außerdem Zugang zu beiden Seiten der Baugruppe – Sie müssen in der Lage sein, die Senkung von einer Seite vorzubohren und die Niete von der anderen Seite zu setzen. Wenn Sie nur einen einseitigen Zugang haben, sind Blindnieten die bessere Wahl. Schließlich werden Senkköpfe nicht für Anwendungen empfohlen, bei denen der Kopf eine erhebliche Zugbelastung tragen muss – der konische Kopf verringert die Querschnittsfläche im Vergleich zu einem flachen oder runden Kopf. Für strukturelle Anwendungen mit hoher Belastung wählen Sie einen Flachkopf- oder Rundkopf-Vollniet.
