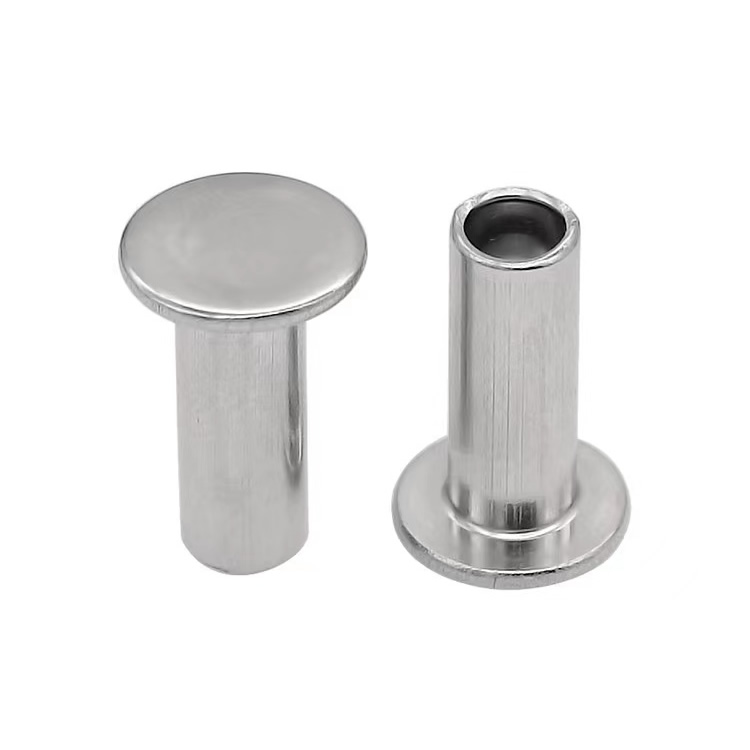

Flachkopf-Halbhohlnieten

Einige Baugruppen benötigen einen Nietkopf, der nicht im Weg ist. Nicht bündig wie ein Senkkopf, nicht gewölbt wie ein Rundkopf – gerade niedrig genug, um gleitende Teile, stapelbare Komponenten und enge Abstände freizugeben.

Flachkopf-Halbhohlnietensind genau das. Der flache Kopf sitzt bei einem 5-mm-Schaft etwa 0,8–1,2 mm über der Oberfläche – niedriger als ein runder Kopf, aber ohne den zusätzlichen Bearbeitungsschritt eines Senkers.

Und weil sie halb hohl sind, reduziert der flache Hohlraum am Ende die Setzkraft im Vergleich zu einer Vollniete um etwa 70 %. Schnelles Abbinden, niedriges Profil, sauberes Finish.

Flachkopf vs. Senkkopf – Wo der Flachkopf passt

Wählen Sie einen flachen Kopf, wenn: Sie ein niedriges Profil benötigen, aber nicht die zusätzlichen Kosten und den Schritt des Senkens wünschen. Der flache Kopf ist niedriger als ein runder Kopf, ragt jedoch über die Oberfläche hinaus – eine spezielle Lochvorbereitung ist nicht erforderlich.

Flachkopf halb hohl vs. massiv – der hohle Vorteil

Das halbhohle Design schwillt nur am Heck an und eignet sich daher ideal für Drehpunkte und Montagen, bei denen das umgebende Material nicht beschädigt werden darf. Flachkopf-Halbhohlniete werden häufig in Elektronikgehäusen, Maschinenabdeckungen, Fahrzeugverkleidungen und Leichtmetallbaugruppen verwendet, bei denen eine glatte Oberfläche wichtig ist.

Materialien und Oberflächen – unser Angebot

Materialien:Kohlenstoffstahl (verzinkt), Edelstahl (304/316, passiviert), Messing (C2680), Kupfer (C11000), Aluminium (1100/5052/5056)

Ausführungen:Verzinkt, vernickelt, passiviert, lackiert, brüniert, blank

Eine echte Anwendung – Klappstuhlscharniere

Ein Hersteller von Klappstühlen für Veranstaltungshallen verwendete Rundkopfnieten an den Scherengelenkverbindungen. Die runden Köpfe ragten 2,5 mm über die Aluminiumrohroberfläche hinaus – Stühle ließen sich nicht flach stapeln und die Köpfe zerkratzten beim Transport benachbarte Rahmen. Es wurden Flachkopfnieten in Betracht gezogen, das Senken war jedoch für die Massenproduktion nicht möglich. Der Kunde benötigte einen Niet, der tiefer sitzt als der Rundkopf, aber nicht angesenkt werden muss.

Wir haben verzinkte Flachkopf-Halbhohlnieten aus Stahl geliefert – 5,0 mm Schaft, 10,0 mm Flachkopf, 10,0 mm Lauflänge. Der flache Kopf befand sich nur 0,9 mm über der Oberfläche – viel tiefer als der runde Kopf. Der breite Durchmesser von 10 mm verhinderte ein Verkanten der Niete im Aluminiumloch. Der Montagelinie wurde kein Senken hinzugefügt. Die Stühle wurden sauber gestapelt und die Beschwerden über Kratzer gingen um 90 % zurück. Der Kunde testete 1.000 Nieten an 500 Stühlen. Nach 10.000 Faltzyklen keine Ausfälle. Mittlerweile bestellen sie unsere Halbhohlnieten in Losgrößen von 200.000 Stück pro Jahr.

In unserer Produktion – 45 Maschinen, mehr als 10 Jahre Erfahrung

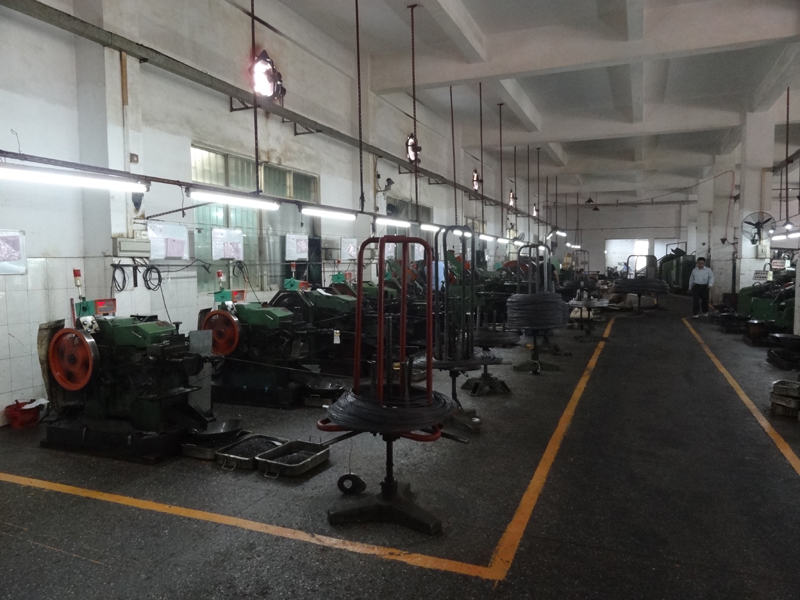

In unserem Werk in Dongguan fertigen wir Flachkopf-Halbhohlnieten auf 45 Kaltstauchmaschinen. Kann Nieten mit einem Durchmesser von 0,8 mm bis 10 mm herstellen.

Was wir produzieren:Standardnieten für Großserienbestellungen und kundenspezifische Nieten mit nicht standardmäßigen Kopfprofilen oder -längen.

Wer macht sie?: Unsere leitenden Techniker verfügen im Durchschnitt über mehr als 10 Jahre Erfahrung im Kaltstauchen.

Was wir prüfen:Kavitätentiefe, Kopfgeometrie, Schaftdurchmesser, Härte – jede Charge.

Produktionsgeschwindigkeit:Bis zu 400 Teile pro Minute bei Standarddurchmessern.

Arbeiten mit Kunden weltweit

Wir liefern Flachkopf-Halbhohlnieten an Hersteller in ganz Nordamerika, Europa und Asien. Unsere Kunden bauen:

• Klappmöbel– Stühle, Tische, Betten, Gestelle
• Automobilinnenräume– Verkleidungen, Türbaugruppen, Sitzkomponenten
• Elektronikgehäuse– Chassis, Bedienfelder, Gehäuse
• Haushaltsgeräte– Plattenbaugruppen, Scharnierpunkte
• Industrieausrüstung– Maschinenschutz, Bedienfelder

Wir arbeiten sowohl mit kleinen Montagebetrieben als auch mit großen OEMs zusammen – vom Rapid Prototyping bis zur Großserienfertigung. Unsere Stärke ist Flexibilität: individuelle Größen, schnelle Muster und gleichbleibende Qualität bei jedem Volumen.

Zwei Fragen, die wir oft beantworten

F: „Können Flachkopf-Halbhohlnieten auf dünnem Blech oder Kunststoff verwendet werden, ohne Schäden zu verursachen?“

A: Ja – der halbhohle Hohlraum reduziert die Setzkraft um etwa 70 % und macht sie ideal für dünne Materialien, Kunststoffe und empfindliche Baugruppen. Um die besten Ergebnisse zu erzielen, wählen Sie eine Zylinderlänge, die 1,5–2,0 mm länger ist als die Dicke Ihres Materialstapels, und verwenden Sie eine Presse anstelle eines Hammers, um einen kontrollierten, gleichmäßigen Druck zu erzielen. Im Klappstuhlgehäuse oben sind die Halbhohlnieten mit flachem Kopf sauber und ohne Verformung auf dünnem Aluminiumrohr befestigt.

F: „Kann ich Flachkopf-Halbhohlnieten mit einem Handwerkzeug setzen oder benötige ich eine pneumatische Presse?“

A: Beides funktioniert, aber die Wahl hängt von Ihrer Lautstärke ab. Bei geringen Stückzahlen (weniger als 500 Nieten) eignet sich ein manueller Nietenausdrücker oder ein Hammer mit Setzstempel gut – legen Sie die Niete auf eine Stahlplatte, führen Sie den Nietenstanzer ein und schlagen Sie einmal zu. Für Produktionsmengen (über 1.000 Nieten) empfehlen wir dringend eine pneumatische oder hydraulische Presse – sie sorgt für eine konstante Setzkraft, schnellere Zyklen, weniger Ermüdung des Bedieners und verhindert Schäden am Flachkopf. Die wichtigste Voraussetzung: Der Setzstempel muss eine flache Schlagfläche haben, um Spuren am flachen Kopf zu vermeiden. Wir können passende Setzwerkzeuge für Ihre Nietenabmessungen liefern – die Vorlaufzeit für die Werkzeugbestückung beträgt 5–7 Tage.
