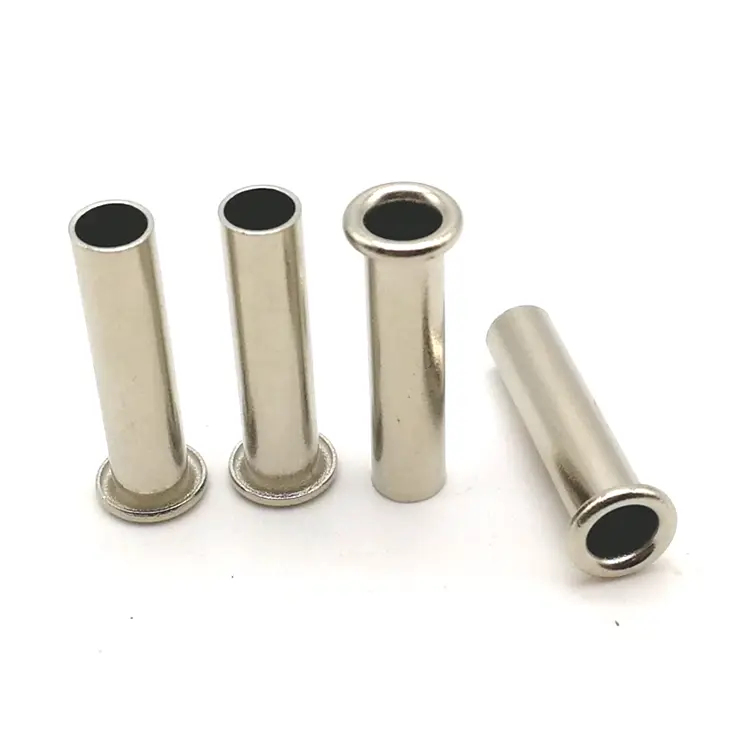

Stahlrohrnieten

Stahlrohrnieten sind vollständig hohle Verbindungselemente aus Kohlenstoffstahlrohrmaterial. Sie sind die kostengünstigste Option in der Familie der Rohrniete – sie ermöglichen die Montage einer Hohlwelle mit geringem Kraftaufwand mit der Festigkeit und Haltbarkeit von Stahl. Wenn Sie einen Hohlniet benötigen, der mäßigen Belastungen standhält, ohne das Budget zu sprengen, sind sie die Antwort.

Stahlrohr vs. gezogene Ösen – Der Unterschied, der zählt

Wählen Sie Rohrnieten, wenn: Sie einen Hohlniet mit gleichbleibender Wandstärke zu den niedrigsten Kosten benötigen. Industrie-, Bau-, Hardware- und mäßig belastete Anwendungen, bei denen es sowohl auf Stabilität als auch auf Wirtschaftlichkeit ankommt.

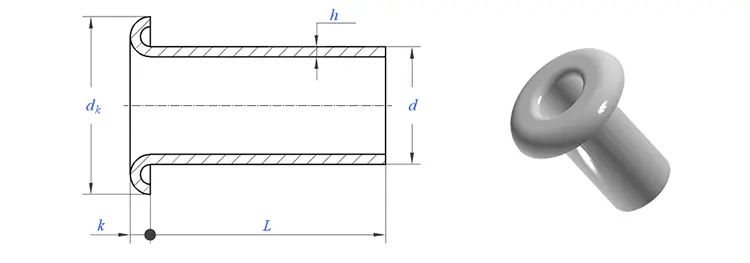

Kopfformen – unser Angebot

Rohrnieten sind in drei Kopfformen erhältlich:

Materialien und Oberflächen

Wir fertigen sie aus kohlenstoffarmem Stahl:

Verfügbare Ausführungen:

Eine reale Anwendung – industrielle Filterbeutelmontage

Ein Hersteller industrieller Staubsammelsysteme benötigte eine Hohlbefestigung, um Filterbeutel an Metallkäfigen zu befestigen. Der Stoff bestand aus dickem, gewebtem Polyester – feste Nieten rissen durch das Material und Schrauben lösten sich bei ständiger Vibration. Der Kunde benötigte ein Befestigungselement, das mit minimalem Kraftaufwand aushärtet, dauerhaft hält und in staubigen Industrieumgebungen übersteht.

Wir lieferten verzinkte Stahlrohrnieten – 4,0-mm-Schaft, 7,5-mm-Rundkopf, 8,0-mm-Zylinderlänge, gelbe Zinkoberfläche. Der vollständig hohle Schaft weitet sich mit minimalem Kraftaufwand nach außen auf – kein Reißen, keine Stoffbeschädigung. Die Verzinkung sorgte für Korrosionsbeständigkeit für den industriellen Innenbereich. Der Kunde testete 1.000 Nieten an 500 Filterbeuteln. Nach 12 Monaten Dauerbetrieb keine Ausfälle. Mittlerweile bestellen sie unsere Hohlnieten in Losgrößen von 200.000 Stück pro Jahr.

Wie wir Rohrnieten herstellen – Rohrschneiden + Stanzen

Stahlrohrnieten beginnen als Stahlrohrmaterial. Der Prozess ist der gleiche wie bei anderen Rohrnieten, allerdings ist Stahl das toleranteste Material für die rohrbasierte Fertigung.

1. Beschaffung von Rohrbeständen– Zertifiziertes kohlenstoffarmes Stahlrohr aus zugelassenen Werken. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2. Wareneingangskontrolle– Rohrmaterial auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung überprüft. Rohre außerhalb der Spezifikation werden abgelehnt.

3. Rohrschneiden– Das Rohr wird auf die exakte Zuschnittlänge zugeschnitten. Jeder Rohling wird zu einer Niete.

4. Überschrift– Der geschnittene Rohrrohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt).

5. Trimmen– Der Grat um die Kopfkante wird entfernt.

6. Taumeln– Mikrograte werden eliminiert.

7. Plattieren oder Beschichten– Zink, Nickel, schwarzes Oxid oder andere Oberflächen werden wie angegeben aufgetragen.

8. Endkontrolle– 100 % optische Sortierung. AQL-Probe manuell überprüft. Maßbericht und Konformitätszertifikat ausgestellt.

Lieferzeit:5–10 Tage Standard; Sonderanfertigung: 15–20 Tage.

Eine Niete, acht Kontrollen – So stellen wir Qualität sicher

Jede Charge durchläuft acht Qualitätstore:

• Prüfung des Rohmaterialdurchmessers – Rohrbestand mit Lasermikrometer gemessen (±0,02 mm).
• Prüfung der Rohmaterialhärte – Rockwell-Tester überprüft HRB 70–85.
• Prüfung des Erscheinungsbilds des ersten Artikels – Die ersten 10 Nieten werden unter Vergrößerung auf Risse oder Mängel untersucht.
• Maßkontrolle des ersten Artikels – Kopfdurchmesser, Kopfhöhe, Schaft, Lauflänge anhand eines optischen Komparators überprüft.
• In-Prozess-Kontrollen – 5 Nieten alle 500 Stück. Jede Drift stoppt die Presse.

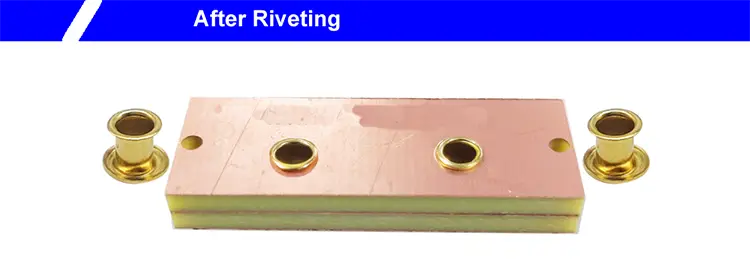

• Probesetzen (Probe-Bördeln) – Alle 2.000 Teile 3 Nieten in Probematerial setzen. Clinch auf Symmetrie und Risse überprüft.
• Überprüfung der Beschichtungsdicke – RFA-Überprüfung (falls zutreffend).
• Letzte Ausgangskontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft. Vollständige Dokumentation ausgestellt.

Unsere Zertifizierungen – ein Beweis für Qualität

Wir sorgen für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge von Stahlrohrnieten:

ISO 9001:2015– Zertifiziertes Qualitätsmanagementsystem

RoHS-Konformität– Verifiziert durch SGS-Tests Dritter

REACH-Konformität– Aktuelle SVHC-Deklaration

SGS-Testberichte– Auf Anfrage für bestimmte Chargen erhältlich

Materialzertifikate– Werksprüfzertifikate, die auf die Originalspule rückverfolgbar sind

Alle Zertifizierungen und Prüfberichte stehen zum Download oder auf Anfrage zur Verfügung. Wir glauben an volle Transparenz – was wir behaupten, können wir auch beweisen.

Drei Fragen, die wir oft beantworten

F: „Was ist der Unterschied zwischen Stahlrohrnieten und Stahlhalbrohrnieten?“

A: Ein Stahlrohrniet ist vollständig hohl – der gesamte Zylinder besteht aus einer dünnen Wand, die sich beim Setzen nach außen erweitert. Ein Halbhohlniet aus Stahl hat einen flachen Hohlraum (45–55 % der Zylinderlänge) mit einer dickeren Wand. Rohrnieten erfordern die geringste Setzkraft (15–20 % der Vollkraft) und eignen sich ideal für Stoff-, Leder- und Leichtbaugruppen. Halbhohlnieten bieten eine höhere Festigkeit (80–90 % der Vollniete) und eignen sich besser für allgemeine Anwendungen, bei denen ein Gleichgewicht zwischen Festigkeit und geringer Setzkraft erforderlich ist.

F: „Werden sie rosten? Wie schütze ich sie?“

A: Unbeschichteter Stahl rostet. Wir bieten verschiedene Ausführungen an: Verzinkung (klar oder gelb) bietet 48–96 Stunden Salzsprühbeständigkeit für den allgemeinen industriellen Einsatz; Die Vernickelung bietet 96 Stunden lang ein helles, dekoratives Finish; Schwarzoxid bietet einen milden Korrosionsschutz mit mattem, blendfreiem Aussehen. Für das Filterbeutelgehäuse oben bot die gelbe Verzinkung ausreichend Schutz für den industriellen Einsatz in Innenräumen. Für den dauerhaften Einsatz im Freien oder an der Küste empfehlen wir Rohrnieten aus Edelstahl.

F: „Wo werden sie häufig verwendet?“

A: Stahlrohrnieten werden in einer Vielzahl von Industrie- und Bauanwendungen eingesetzt:

Für das obige Filterbeutelgehäuse waren Stahlrohrnieten die richtige Wahl, da sie die erforderliche Festigkeit bei geringsten Kosten mit einer Verzinkung zum Korrosionsschutz boten.
