Halbhohlnieten

Lassen Sie uns zunächst die Namensverwirrung klären.Halbhohlnieten, Halbrohrnieten und Halbrohrnieten sind das gleiche Produkt. Einige Branchen verwenden einen Begriff, andere einen anderen. Das Design ist identisch: ein flacher Hohlraum am hinteren Ende – typischerweise 45–55 % der Zylinderlänge – der die Setzkraft im Vergleich zu Vollnieten um 70 % reduziert.

Wenn Sie nach „Halbhohl“ gesucht haben und sich gefragt haben, ob es sich von „Halbrohr“ unterscheidet – das ist nicht der Fall. Wir stellen die gleichen Verbindungselemente unter allen drei Namen her, sodass Sie uns finden können, unabhängig davon, welchen Begriff Sie verwenden.

Halbhohl vs. massiv – Der Unterschied, der zählt

Für die meisten Industrie-, Möbel-, Automobil- und Hardware-Anwendungen bietet der Halbhohlniet mehr als genug Festigkeit und sorgt gleichzeitig für eine effiziente Produktion.

Materialien und Kopfformen – unser Angebot

Wir fertigen in fünf Materialien:

Verfügbare Kopfformen:Rund, flach, oval, versenkt, Fachwerk, Pilz.

Eine reale Anwendung – Montage von Garagentorbeschlägen

Ein Hersteller von Garagentorbeschlägen verwendete Vollnieten für Scharnier- und Halterungsbaugruppen. Die Vollnieten erforderten eine hohe Setzkraft – 3,5 Tonnen – was zu Spannungsbrüchen in den dünnwandigen Stahlkanälen führte. Die Ausschussraten waren hoch und die Montagelinie war langsamer als das Produktionsziel.

Sie wechselten zu Halbhohlnieten – 4,0-mm-Schaft, 7,0-mm-Rundkopf, 10,0-mm-Zylinderlänge, verzinkter Stahl. Die Setzkraft sank von 3,5 Tonnen auf 1,0 Tonnen. Stressfrakturen verschwanden. Montagegeschwindigkeit um 35 % erhöht. Der Kunde testete 1.000 Nieten in 500 Baugruppen. Nach 10.000 Auf-Zu-Zyklen keine Ausfälle. Mittlerweile bestellen sie Halbhohlnieten in Losgrößen von 200.000 Stück pro Jahr.

So spezifizieren Sie – was wir von Ihnen benötigen

Schaftdurchmesser– 1,5 mm bis 8,0 mm

Lauflänge– wir berechnen aus Ihrer Materialstapeldicke

Kopfstil– rund, flach, oval, versenkt, fachwerkförmig oder pilzförmig

Material– Kohlenstoffstahl, Edelstahl, Messing, Kupfer oder Aluminium

Beenden– Zink, passiviert, Nickel, brüniert, lackiert, eloxiert usw.

Längenregel für Halbhohlnieten:Lauflänge = Materialstapeldicke + 1,5–2,0 mm.

Probenvorlaufzeit:5–10 Tage Standard; Sonderanfertigung: 15–20 Tage.

Unser Produktionsprozess – vom Rohmaterial bis zum fertigen Niet

1. Rohstoffbeschaffung – Zertifizierter Draht von zugelassenen Mühlen. Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert.

2. Eingangsprüfung des Materials – Überprüfung von Durchmesser, Härte und Materialzusammensetzung. Spulen außerhalb der Spezifikation werden abgelehnt.

3. Vorbereitung der Werkzeuge – Hartmetall-Stanzmatrizen geprüft und für den halben Hohlraum eingerichtet.

4. Erstmusterprüfung – 10 Nieten, gemessen mit einem optischen Komparator. Kopfdurchmesser, Lauflänge, Hohlraumtiefe überprüft.

5. Massenproduktion – In-Prozess-Kontrollen: 5 Nieten alle 500 Stück. Jede Drift stoppt die Presse.

6. In-Prozess-Inspektion – Setzen Sie alle 2.000 Teile 3 Nieten in das Probenmaterial. Clinch auf Symmetrie und festen Sitz geprüft.

7. Letzte Ausgangskontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Wie wir kritische Dimensionen prüfen – unser hauseigenes Labor

Alle Geräte werden jährlich kalibriert. Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt.

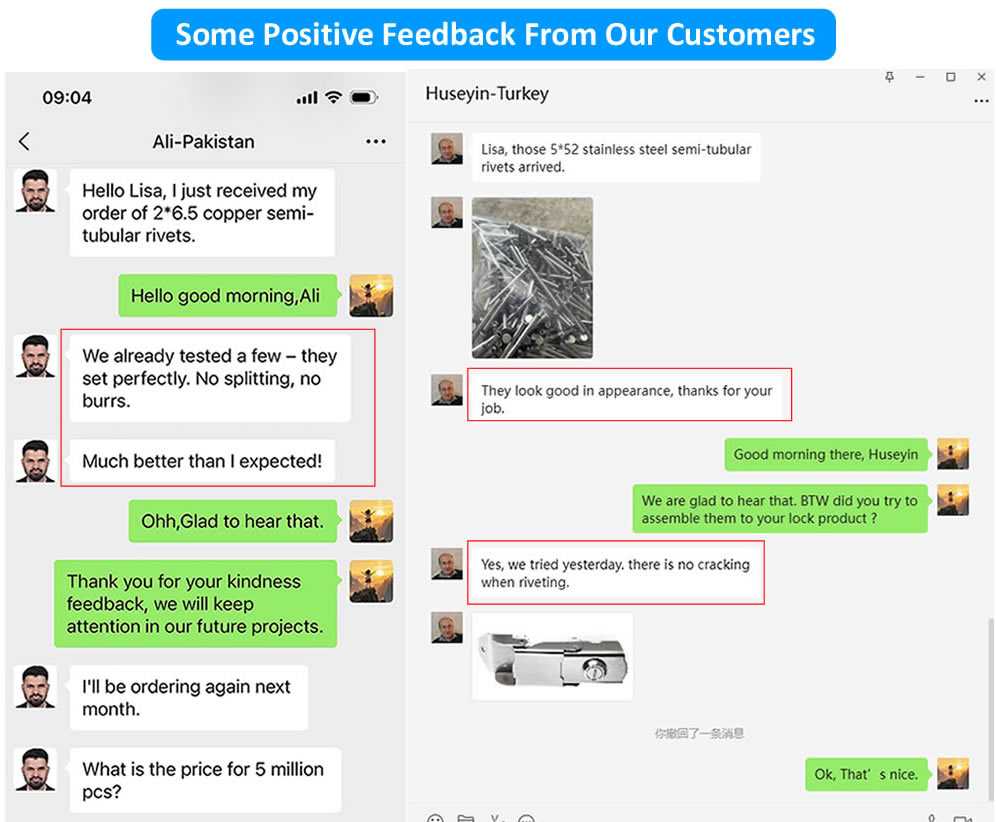

Was unsere Kunden sagen – Echtes Feedback

Drei Fragen, die wir oft beantworten

F: „Was ist der Unterschied zwischen Halbhohlnieten und Halbhohlnieten – sind sie dasselbe?“

A: Ja – es handelt sich um dasselbe Produkt. „Halbhohl“, „Halbrohr“ und „Halbrohr“ sind drei verschiedene Bezeichnungen für das gleiche Befestigungsdesign: ein Niet mit einem flachen Hohlraum am hinteren Ende, der die Setzkraft um 70 % reduziert. Einige Branchen verwenden einen Begriff, andere einen anderen. Bei Nuote Metals stellen wir das gleiche Produkt unter allen drei Namen her, sodass Kunden uns finden können, unabhängig davon, nach welchem ​​Begriff sie suchen.

F: „Wie wähle ich die richtige Zylinderlänge für eine Halbhohlniete aus?“

A: Wählen Sie eine Lauflänge, die etwa 1,5–2,0 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise zwei 2-mm-Platten (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Diese zusätzliche Länge bietet genügend Material, damit das Hohlprofil nach außen rollen und eine sichere Klammer bilden kann, ohne durchzuschlagen. Wenn der Lauf zu kurz ist, ist der Clinch schwach. Zu lang, und der Lauf könnte zerknittern. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Länge.

F: „Meine Halbhohlnieten reißen beim Setzen – was ist die Ursache dafür?“

A: Risse während des Abbindens sind eines der häufigsten Probleme, von denen wir hören. Hier sind die wahrscheinlichen Ursachen und Lösungen:

Ursache 1:Die Lauflänge ist zu kurz. Wenn der Lauf nicht 1,5–2,0 mm über Ihre Materialstärke hinausragt, erreicht das Hohlprofil seinen Boden und bricht. Lösung: Messen Sie Ihre gesamte Stapeldicke – wir passen die Lauflänge bei Ihrer nächsten Bestellung an.

Ursache 2:Setzkraft ist zu hoch. Halbhohlnieten benötigen nur 25–30 % der Kraft, die für Vollnieten erforderlich ist. Wenn Ihre Presse zu hoch eingestellt ist, reißt die Hohlwand. Lösung: Setzkraft um 30 % reduzieren und erneut testen.

Ursache 3:Lochgröße ist zu eng. Wenn das Loch zu klein ist, wird der Lauf übermäßig komprimiert. Lösung: Lochgröße auf Schaftdurchmesser + 0,15–0,20 mm vergrößern.

Ursache 4:Die Hohlraumtiefe ist zu groß. Wenn der Hohlraum mehr als 55 % der Zylinderlänge beträgt, ist die Wand zu dünn. Lösung: Wir können die Kavitätentiefe bei Ihrer nächsten Bestellung auf 45–50 % anpassen.

Wenn keine dieser Maßnahmen das Problem löst, senden Sie uns eine Probe Ihrer gerissenen Nieten und Ihres Materialstapels. Wir analysieren den Fehler und empfehlen eine konkrete Lösung – kostenlos.
