Flachkopf-Halbhohlnieten

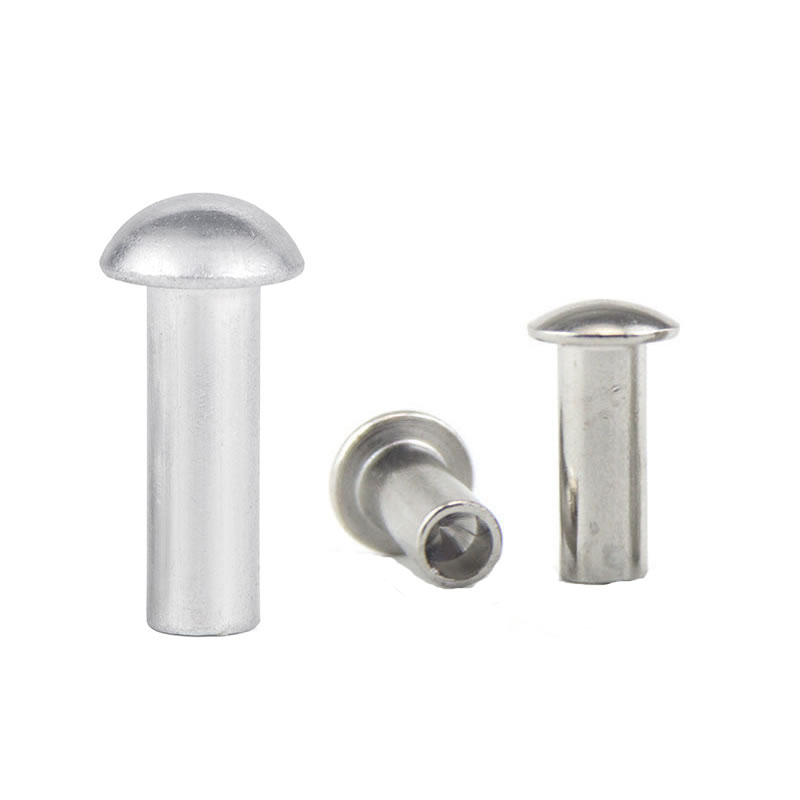

Zwischen der hohen Kuppel eines runden Kopfes und dem niedrigen Profil eines flachen Kopfes liegt der Flachkopf. Es hat eine breite, leicht gewölbte Oberseite mit einer kurzen vertikalen Seite – wie eine umgedrehte Pfanne. Für Monteure, die mehr Auflagefläche als ein Rundkopf, aber mehr Kopfhöhe als ein Flachkopf benötigen, bieten Flachkopf-Halbhohlnieten einen praktischen Kompromiss.

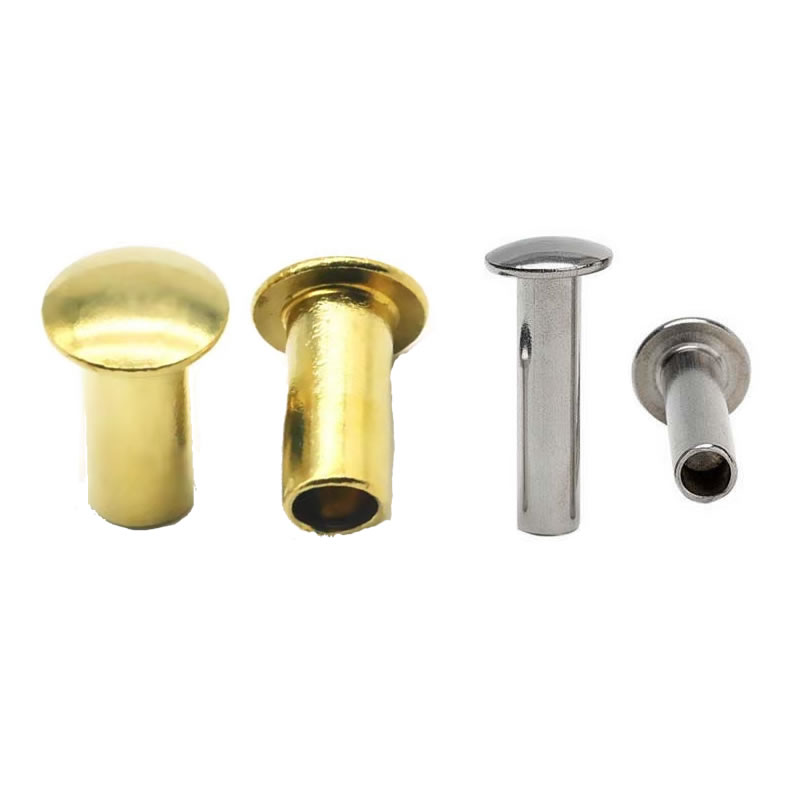

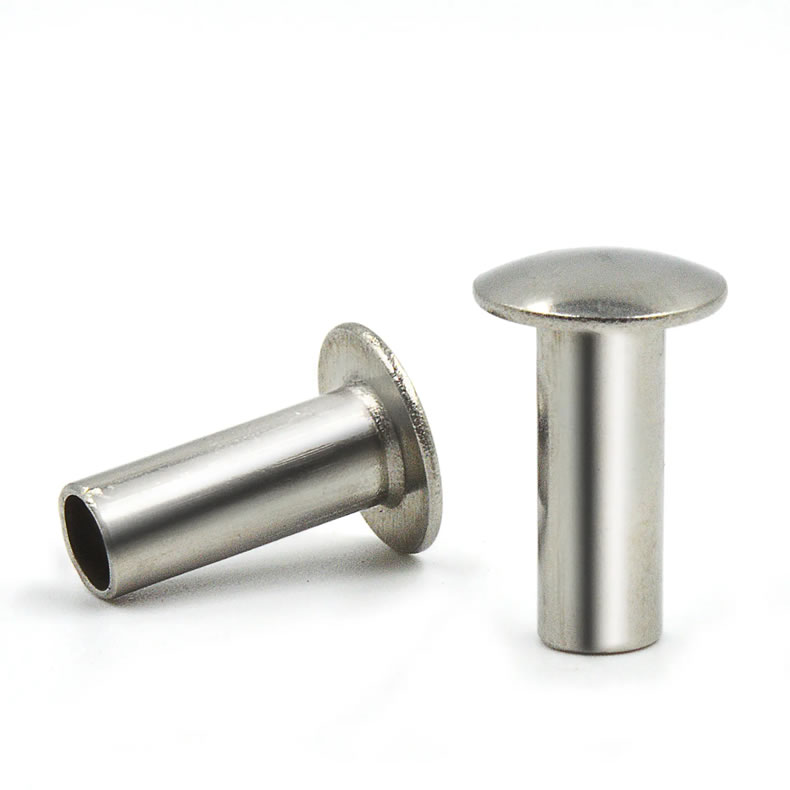

Nuote Metals Kaltkopf-Halbhohlnieten mit Flachkopf aus kohlenstoffarmem Stahl, Edelstahl (304/316) und Messing. Der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu einem Vollniet um etwa 70 %. Auf dieser Seite erfahren Sie zunächst die technischen Details und zeigen dann, wie ein Stativhersteller unsere Nieten verwendet hat, um eine Gewichtseinsparungsherausforderung zu lösen.

Technische Spezifikationen – Was Sie bekommen

Kopfgeometrie – Schwenken vs. andere

Der Flachkopf wird oft mit einem runden Kopf verwechselt, aber die gerade Seitenwand verleiht ihm eine größere, flachere Auflagefläche – ideal für dünne Bleche oder Kunststoff, ohne industriell auszusehen.

Materialoptionen

Standardabmessungen (Stahl, Flachkopf)

Toleranzen: Schaft ±0,05 mm, Kopfdurchmesser ±0,15 mm, Länge ±0,15 mm. Kundenspezifische Längen verfügbar.

Mechanische Daten (5 mm Stahl, eingefasst in 2 mm Aluminium)

Schauen Sie sich das Video unten an, um zu sehen, wie wir eine Niete herstellen

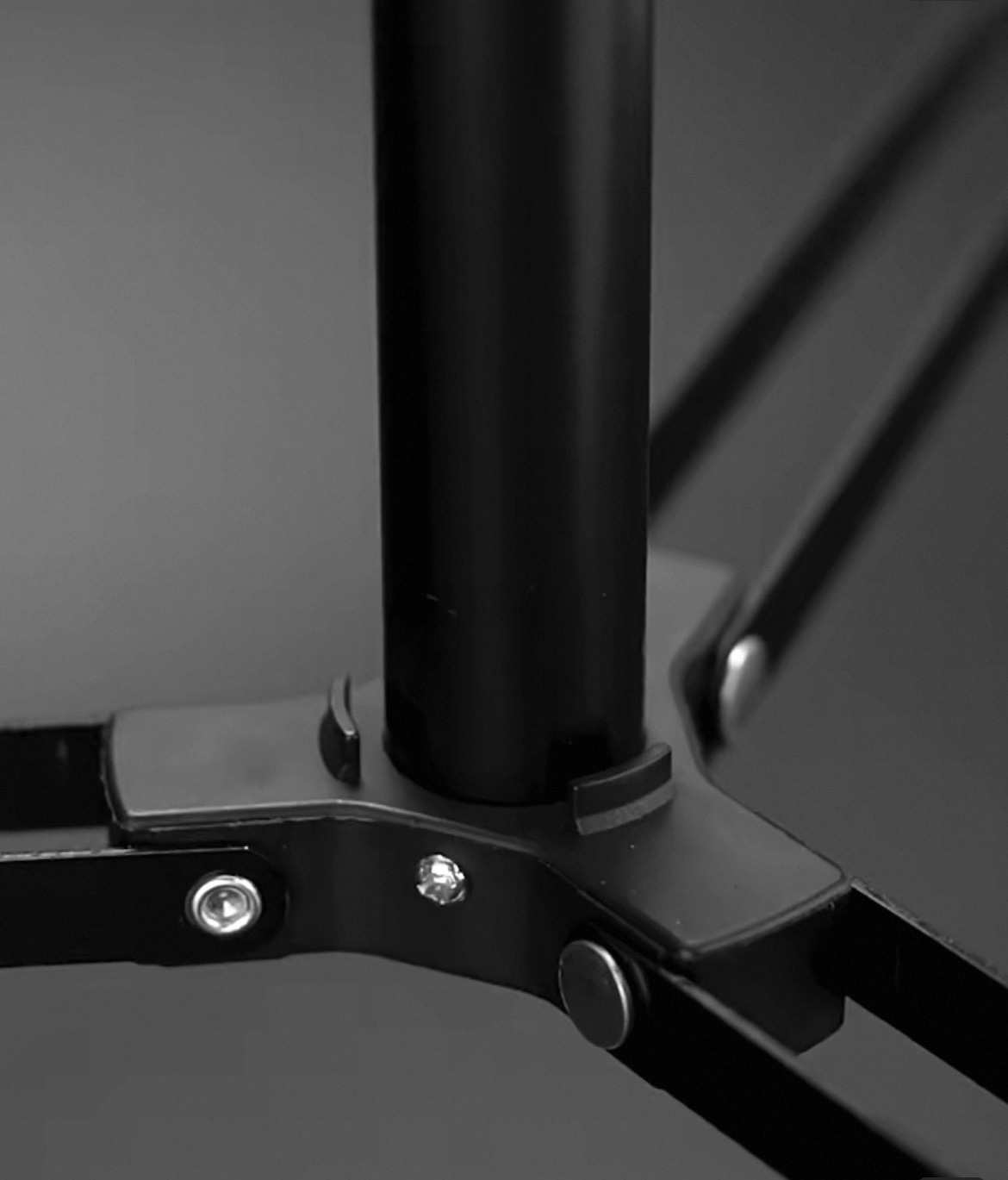

Eine Anwendung – Kamerastativbeinscharniere

Ein Stativhersteller wollte das Gewicht reduzieren, ohne Einbußen bei der Stabilität hinnehmen zu müssen. Für das Beinscharnier wurden massive Stahlnieten verwendet, die unnötige Masse hinzufügten und hohe Einstellkräfte erforderten, die manchmal zu Rissen in den Scharnierhalterungen aus Magnesiumlegierung führten.

Nuote Metals schlug Flachkopf-Halbhohlnieten aus Edelstahl 304 vor – 4 mm Schaft, 8 mm Flachkopf, 8 mm Lauflänge. Der Flachkopf bot eine größere Auflagefläche als ein Rundkopf und reduzierte so die Belastung des Magnesiums. Der halbhohle Schnitt reduziert die Setzkraft von 4 Tonnen auf 1,4 Tonnen – keine Risse mehr. Der Edelstahl 304 passte zum Finish der Beinrohre.

Das Stativunternehmen testete 500 Nieten in 100 Einheiten. Nach 10.000 Auf-Zu-Zyklen keine Lockerung oder Korrosion. Sie reduzierten das Gesamtgewicht der Scharniere um 12 % und die Montagezeit um 20 %. Sie verwenden jetzt unsere Flachkopf-Halbhohlnieten in ihrer gesamten professionellen Stativlinie.

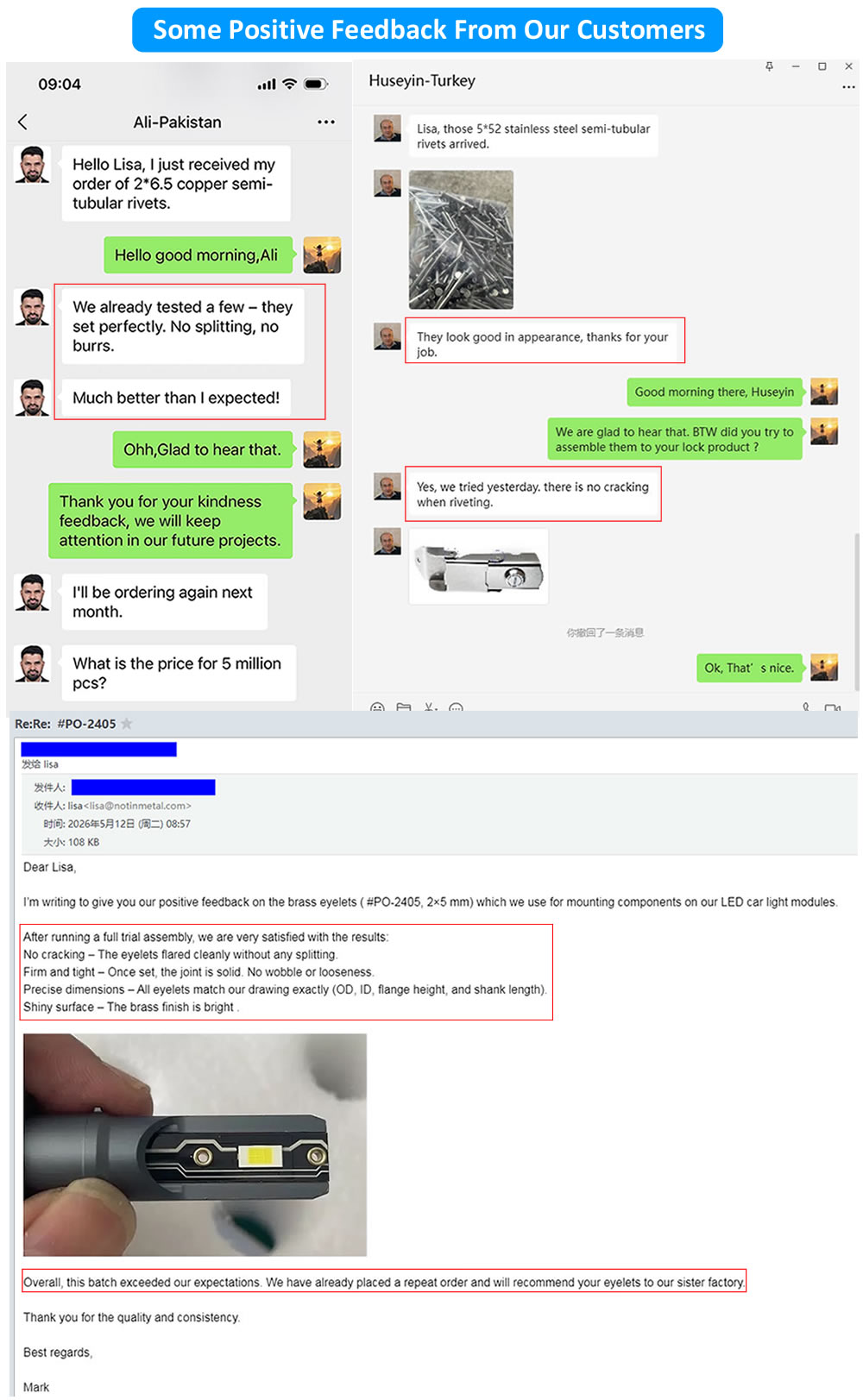

Echtes Kundenfeedback

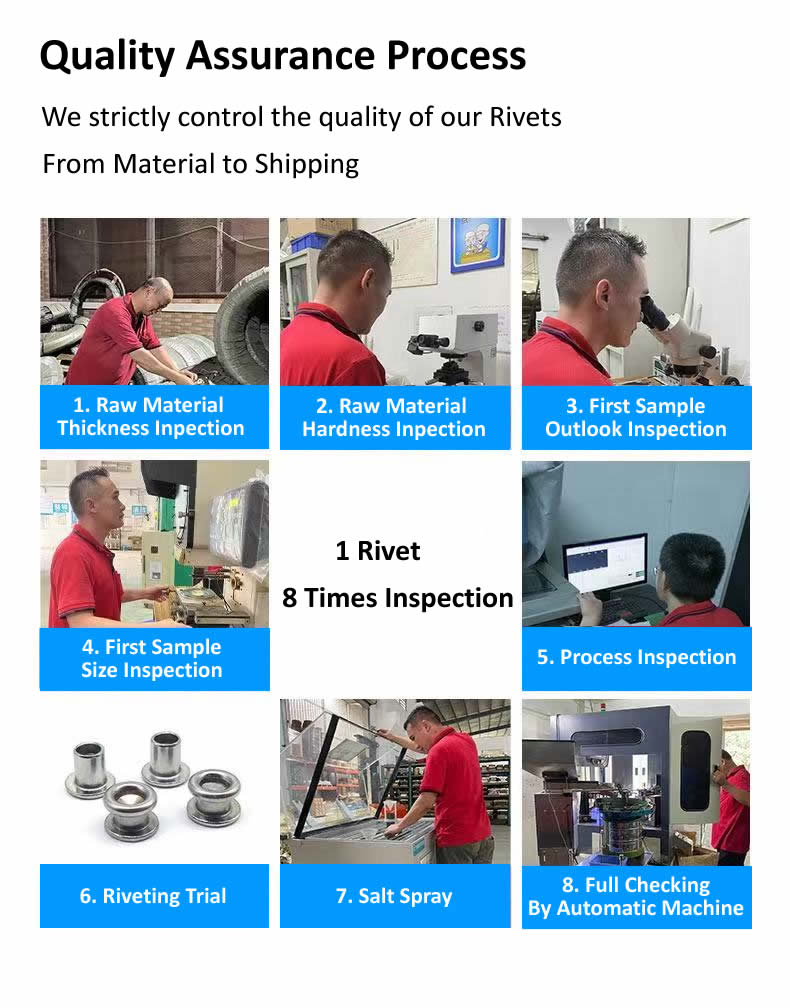

Wie wir Qualität kontrollieren – eine Niete, acht Kontrollen

Wir vertrauen dem Glück nicht. Jede Charge Halbhohlniete mit Flachkopfkopf durchläuft acht separate Qualitätstore. Das Prinzip ist einfach: Früh messen, oft messen und niemals Annahmen treffen.

• Prüfung des Rohmaterialdurchmessers – Der eingehende Draht wird mit einem Lasermikrometer gemessen. Durchmessertoleranz: ±0,02 mm. Jede Spule außerhalb dieses Bereichs wird aussortiert, bevor sie unsere Header berührt.
• Prüfung der Rohmaterialhärte – Eine Probe von jedem Coil wird auf einem Rockwell-Härteprüfgerät getestet. Für kohlenstoffarmen Stahl benötigen wir HRB 70–85. Zu weich, und die Niete verformt sich beim Stanzen. Zu hart, und der Hohlraum kann reißen.
• Prüfung des Erscheinungsbilds des ersten Artikels – Nach der Werkzeugeinrichtung werden die ersten 10 Nieten einer Sichtprüfung unter Vergrößerung unterzogen. Wir suchen nach Rissen, Graten, unebenen Köpfen oder Oberflächenmarkierungen. Jeder sichtbare Defekt stoppt die Presse.
• Maßkontrolle des ersten Artikels – Die gleichen 10 Nieten werden auf einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Alle müssen vor Produktionsbeginn innerhalb der Zeichnungstoleranzen liegen.
• In-Prozess-Kontrollen – Während der Massenproduktion zieht der Bediener alle 500 Teile 5 Nieten. Die Abmessungen werden mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe überprüft. Jede Abweichung löst eine Werkzeuganpassung aus.
• Testsetzen (Probenieten) – Alle 2.000 Teile setzen wir 3 Nieten in eine repräsentative Materialprobe (gleiche Dicke und Art wie Ihre Baugruppe). Der Clinch wird auf Symmetrie und festen Sitz überprüft. Es werden keine losen oder gerissenen Nieten akzeptiert.
• Salzsprühtest (falls erforderlich) – Für Außen- oder Schiffsanwendungen senden wir Proben für einen Salzsprühtest nach ASTM B117 an unser Labor. Güteklasse 304: 200–500 Stunden. Güteklasse 316: 1.000+ Stunden. Mit der Charge wird ein Zertifikat ausgestellt.
• Endkontrolle am Ausgang – Vor dem Verpacken durchläuft jede Niete eine optische Sortiermaschine. Kameras prüfen Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Ausschussware wird automatisch ausgeworfen. Anschließend wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) zur manuellen Überprüfung gezogen.

Ein Flachkopf-Halbhohlniet, der alle acht Schritte übersteht, ist bereit, unser Werk zu verlassen. Wir bewahren Aufzeichnungen über jede Kontrolle fünf Jahre lang auf.

Was Sie bei jeder Bestellung erhalten

• Werksprüfzeugnis (Chemie, Zugfestigkeit)
• Maßkontrollbericht (10 Stück)
• Testeinstellungsbericht (Clinch-Fotos, Zugkraft, falls gemessen)
• Beschichtungs- oder Passivierungszertifikat (falls zutreffend)
• Salzsprühtest-Zertifikat (falls gewünscht)
• Konformitätsbescheinigung

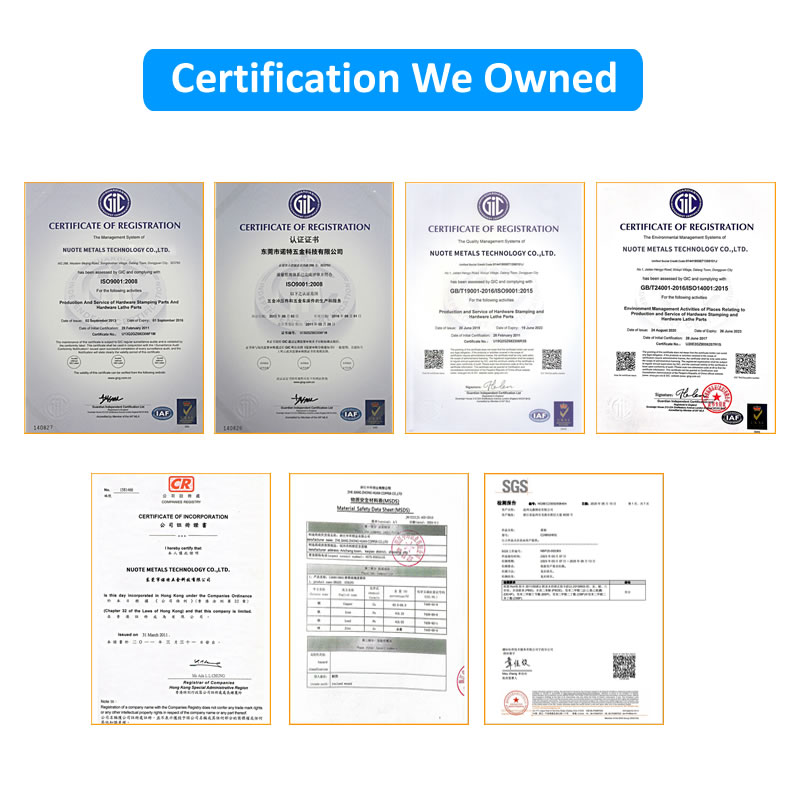

Nuote Metals ist nach ISO 9001:2015 zertifiziert. RoHS- und REACH-Erklärungen liegen vor.

Richtlinien

• Proben– 20–50 Gratisstücke für Standardgrößen (Versand trägt der Kunde)
• Mindestbestellmenge– 2.000 Stück (Stahl/Messing), 3.000 (Edelstahl)
• Lieferzeit (Lager)– 5–7 Werktage
• Lieferzeit (kundenspezifischer Lauf)– 12–15 Tage
• Werkzeugkosten– Keine für Standard-Flachkopfwerkzeuge (3–6 mm Schaft)

Drei Fragen, die wir oft beantworten

F1: Wann sollte ich einen Flachkopf-Halbhohlniet einem Rundkopf- oder Flachkopfniet vorziehen?

A: Wählen Sie einen Flachkopf, wenn Sie eine größere Auflagefläche als einen Rundkopf benötigen (um ein Durchziehen in weiche Materialien zu verhindern), aber auch eine größere Kopfhöhe als ein Flachkopf benötigen (aus ästhetischen Gründen oder aus Gründen des Spielraums). Die gerade Seitenwand des Schwenkkopfes verleiht ihm ein sauberes, vollendetes Aussehen, das bei Konsumgütern wie Stativen, Möbeln und Werkzeugen bevorzugt wird. Runder Kopf ist einfacher und billiger. Der flache Kopf ist für bündige Anwendungen vorgesehen. Der Schwenkkopf ist die „Premium-sichtbare“ Option.

F2: Können Flachkopf-Halbhohlnieten in Kohlefaserteilen wie einem Stativbein verwendet werden?

A: Ja, aber Vorsicht ist geboten. Kohlefaser ist spröde und kann unter dem Nietkopf zerdrücken. Die größere Auflagefläche des Schwenkkopfes trägt zur Lastverteilung bei. Verwenden Sie eine Lauflänge, die genau 1,0 mm länger ist als der Materialstapel. Mit einer Presse (kein Hammer) und geringer Kraft einpressen. Für das obige Stativgehäuse verwendete der Kunde eine Aluminiumhalterung – keine Kohlefaser. Wir haben Flachkopfnieten für Drohnenarme aus Kohlefaser mit einem speziellen Soft-Set-Hohlraum geliefert. Kontaktieren Sie uns für konkrete Empfehlungen.

F3: Sie bieten kostenlose Muster für vorrätige Größen an. Welche Größen haben Sie an Flachkopf-Halbhohlnieten auf Lager?

A: Wir halten die folgenden Größen zur sofortigen Bemusterung auf Lager (20–50 Stück kostenlos, der Kunde zahlt den Versand):

4 mm Schaft, 8 mm Kopf, Lauflängen 6 mm, 8 mm, 10 mm (Stahl, verzinkt)

5 mm Schaft, 10 mm Kopf, Lauflängen 8 mm, 10 mm, 12 mm (Stahl und Edelstahl 304)

6 mm Schaft, 12 mm Kopf, Lauflängen 10 mm, 12 mm, 15 mm (nur Stahl)

Für andere Größen oder Sonderlängen beträgt die Lieferzeit 12–15 Tage. Für die erstmalige Bemusterung von Sondergrößen berechnen wir keinen Aufpreis – Sie zahlen nur den Versand.

Sehen Sie sich den Pan-Head-Unterschied an

Wir können Ihnen 20–50 Stück Flachkopf-Halbhohlnieten in dem von Ihnen gewählten Material und der von Ihnen gewählten Größe zusenden. Setzen Sie sie in Ihr Stativscharnier, Ihre Halterung oder eine andere Baugruppe ein. Vergleichen Sie die Auflagefläche und die Einstellfreundlichkeit.

Kontaktieren Sie Nuote Metals mit Ihrem Schaftdurchmesser, Ihrer Lauflänge und Ihrem Material. Kostenlose Muster werden innerhalb eines Werktages versendet.
