Flachkopf-Halbrohrnieten

Wenn sich ein runder Kopf zu voluminös und ein flacher Kopf zu minimalistisch anfühlt, ist das der FallFlachkopf-Halbrohrnietist die Antwort. Es hat eine leicht gewölbte Oberseite mit einer kurzen, geraden Seitenwand – was ihm ein klares, vollendetes Aussehen verleiht, das auf sichtbaren Baugruppen gewollt wirkt. Der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu Vollnieten um 70 % und ist somit ideal für die Massenproduktion.

Pan Head im Vergleich zu anderen Köpfen – wo es passt

Der Flachkopf sitzt zwischen einem runden Kopf und einem flachen Kopf. Seine kurze, gerade Seitenwand verleiht ihm eine klare optische Linie, die andere Kopfformen nicht haben.

Wählen Sie einen Flachkopf, wenn: Die Niete sichtbar ist und das Aussehen wichtig ist. Sie benötigen mehr Auflagefläche als ein runder Kopf, aber mehr Kopfhöhe als ein flacher Kopf.

Halbröhrenförmig vs. massiv – Wo der Hohlraum gewinnt

Das halbröhrenförmige Design hat einen flachen Hohlraum am Schwanz (45–55 % der Lauflänge). Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen, um den Niet zu formen – dafür sind nur 25–30 % der Kraft eines Vollniets erforderlich.

Eine reale Anwendung – Gehäuse für gewerbliche Kaffeemaschinen

Ein Hersteller gewerblicher Kaffeemaschinen benötigte sichtbare Nieten am Außengehäuse, die hochwertig und nicht industriell aussahen. Runde Köpfe waren zu wuchtig, flache Köpfe fehlten optischer Präsenz. Das Designteam wollte eine Niete, die gewollt und fertig aussieht.

Wir haben Flachkopf-Halbrohrnieten aus Edelstahl geliefert – 4,0-mm-Schaft, 8,0-mm-Kopfdurchmesser, 8,0-mm-Zylinderlänge, passivierte Oberfläche. Die geraden Seitenwände verliehen dem Gehäuse ein klares, vollendetes Aussehen. Der halbhohle Hohlraum hielt die Setzkraft niedrig und verhinderte eine Verformung der dünnen Gehäuseplatten. Der Kunde testete 500 Nieten auf 100 Maschinen. Nach Feldtests keine Lockerung, keine Korrosion. Mittlerweile bestellen sie unsere Halbhohlnieten in Losgrößen von 100.000 Stück pro Jahr.

Materialien und Oberflächen – unser Angebot

Nuote Metals stellt Flachkopf-Halbrohrnieten in mehreren Materialfamilien her:

Standardausführungen:Verzinkt, vernickelt, passiviert, lackiert, antik, blank.

Vom Rohmaterial bis zur fertigen Niete – wie wir sie herstellen

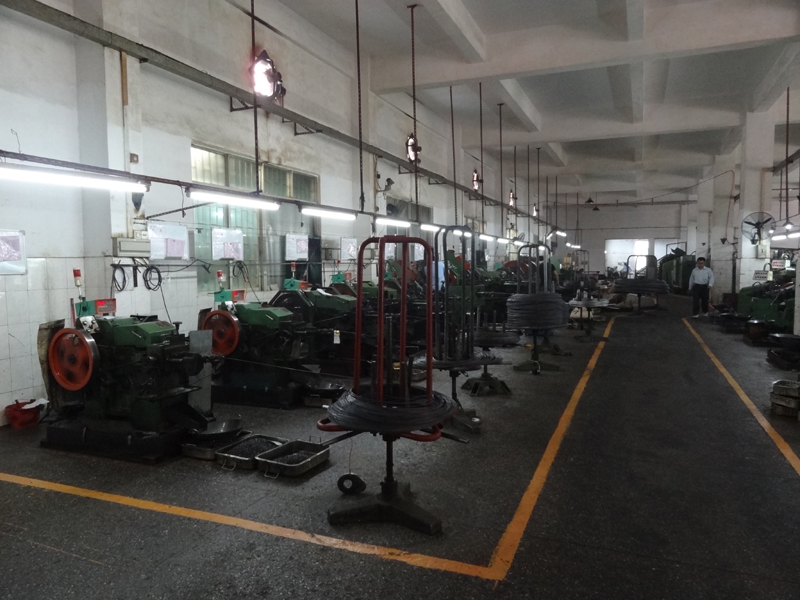

Flachkopf-Halbrohrnieten werden durch Kaltstauchen hergestellt. Die gerade Seitenwand des Pfannenkopfes erfordert eine präzise Matrizenkonstruktion, um ein sauberes, vollendetes Aussehen zu erzielen.

1. Materialbeschaffung – Zertifizierter Draht von zugelassenen Mühlen. Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert.

2. Eingangsprüfung des Materials – Durchmesser (±0,02 mm), Härte und Materialzusammensetzung überprüft. Spektrometer bestätigt Qualität. Material, das nicht den Spezifikationen entspricht, wird abgelehnt.

3. Werkzeugeinrichtung – Hartmetall-Stanzmatrizen geprüft und für das Flachkopfprofil und den halbröhrenförmigen Hohlraum eingerichtet. Die Geometrie der Matrize sorgt für eine gerade Seitenwand und einen glatten Scheitelradius.

4. Erstmusterprüfung – 10 Nieten, gemessen mit einem optischen Komparator. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Lauflänge und Hohlraumtiefe überprüft.

5. Massenproduktion – In-Prozess-Kontrollen: 5 Nieten alle 500 Stück. Jede Drift stoppt die Presse.

6. In-Prozess-Inspektion – Setzen Sie alle 2.000 Teile 3 Nieten in das Probenmaterial. Clinch auf Symmetrie und festen Sitz geprüft.

7. Galvanisieren oder Beschichten – wird wie angegeben aufgetragen.

8. Letzte Ausgangskontrolle – 100 % optische Sortierung. AQL-Probe manuell verifiziert. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Unsere Zertifizierungen – ein Beweis für Qualität

Wir sorgen für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge:

• ISO 9001:2015 – Zertifiziertes Qualitätsmanagementsystem
• RoHS-Konformität – Verifiziert durch SGS-Tests Dritter
• REACH-Konformität – Aktuelle SVHC-Erklärung
• SGS-Testberichte – Auf Anfrage für bestimmte Chargen erhältlich
• Materialzertifikate – Werkstestzertifikate, die auf die Originalspule zurückgeführt werden können

Arbeiten mit Kunden weltweit

Wir beliefern Hersteller in ganz Nordamerika, Europa und Asien mit Flachkopf-Halbrohrnieten. Unsere Kunden bauen:

• Gewerbliche Geräte – Kaffeemaschinen, Lebensmittelgeräte, Verkaufsautomaten
• Möbel – Büromöbel, Regale, Ausstellungseinheiten
• Automobilinnenräume – Verkleidungen, Kombiinstrumente, Sitzkomponenten
• Elektronikgehäuse – Chassis, Bedienfelder, Gehäuse
• Medizinische Geräte – Gerätegehäuse, Instrumentenbaugruppen

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Warum sollte ich für sichtbare Anwendungen einen Flachkopf gegenüber einem Rundkopf wählen?“

A: Der Schwenkkopf hat eine kurze, gerade Seitenwand, die bei sichtbaren Baugruppen für ein saubereres, vollendeteres Erscheinungsbild sorgt. Der runde Kopf ist eine durchgehende Kurve von der Spitze bis zum Schaft – er sieht eher industriell aus. Die gerade Wand des Schwenkkopfes signalisiert bewusstes Design, nicht nur Funktion. Es bietet außerdem eine breitere Auflagefläche (1,8–2,2× Schaft gegenüber 1,6–1,8×), was ein geringeres Durchziehrisiko bei weicheren Materialien bedeutet.

F: „Was ist die typische Lieferzeit für kundenspezifische Flachkopf-Halbrohrnieten?“

A: Für Standardspezifikationen beträgt die Mustervorlaufzeit 5–7 Tage und die Produktionsvorlaufzeit 10–15 Tage nach Musterfreigabe. Bei kundenspezifischen Kopfdurchmessern oder nicht standardmäßigen Schaftgrößen, die neue Werkzeuge erfordern, dauert die Herstellung der Werkzeuge 15–20 Tage, gefolgt von der Musterproduktion. Kontaktieren Sie unser Vertriebsteam mit Ihren Spezifikationen für einen genauen Zeitplan.
