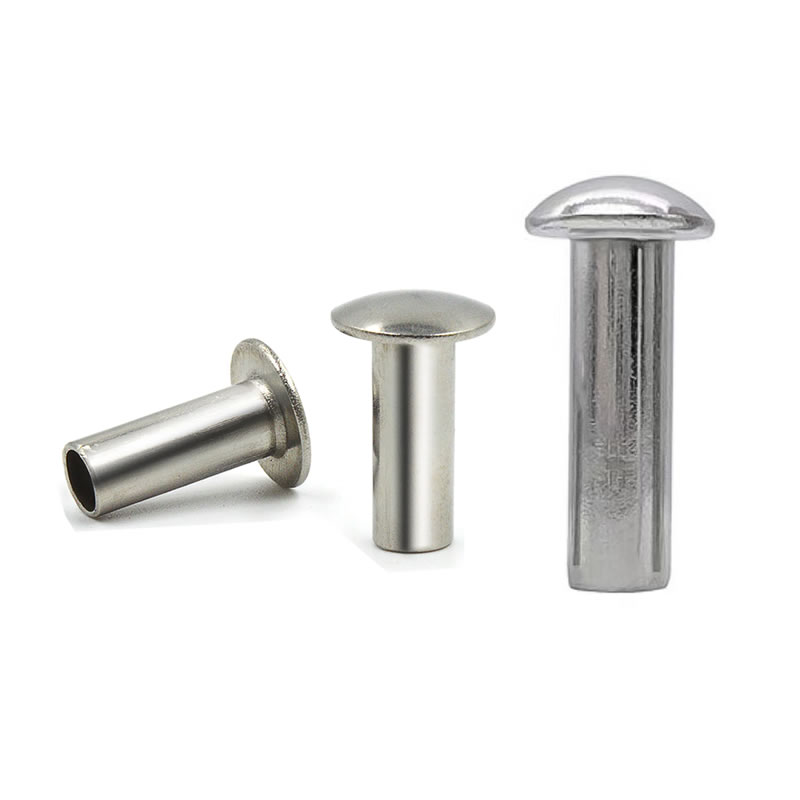

Halbhohlnieten mit rundem Kopf

Unter allen Nietkopfarten ist der Rundkopf nach wie vor der erkennbarste und mechanisch robusteste. Halbhohlnieten mit rundem Kopf kombinieren das traditionelle gewölbte Profil, das sich über Jahrhunderte bei der mechanischen Montage bewährt hat, mit der modernen Effizienz eines Hohlkopfdesigns. Dieser Hybrid bietet die Scherfestigkeit eines Vollniets und erfordert gleichzeitig deutlich weniger Setzkraft.

Kaltköpfe von Nuote MetalsHalbhohlnieten mit rundem Kopfaus kohlenstoffarmem Stahl, Edelstahl (304/316), Messing und Aluminium. Der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu einem Vollniet um etwa 70 % und macht sie ideal für die automatisierte Montage und Anwendungen, bei denen eine Beschädigung des Substrats ein Problem darstellt. Unsere Komponenten dienen Branchen, in denen eine sichtbare, einheitliche Kuppel sowohl funktional als auch ästhetisch ist – darunter Möbel, Gepäck, Automobilinnenräume, Schwermaschinen und Lederwaren.

Technische Spezifikationen – Was einen Rundkopfniet ausmacht

 Kopfgeometrie – Rund vs. andere Stile

Die durchgehende Kuppel des runden Kopfes sorgt für maximale Kopffestigkeit und widersteht Verformungen bei Stößen. Seine selbstzentrierende Form hilft dabei, die Niete beim Einsetzen auszurichten, und die sichtbare Kuppel sorgt für ein klassisches, vollendetes Erscheinungsbild.

Materialoptionen

Standardabmessungen (Stahl, Rundkopf)

Toleranzen: Schaft ±0,05 mm, Kopfdurchmesser ±0,15 mm, Länge ±0,15 mm. Kundenspezifische Lauflängen verfügbar.

Mechanische Daten (Rundkopf aus 5-mm-Stahl, eingesetzt in 2-mm-Stahlblech)

Halbhohlnieten behalten typischerweise 80–90 % der Scherfestigkeit einer Vollniete bei, erfordern jedoch deutlich weniger Installationskraft. Der hohle Schwanz hilft, die Verformung zu kontrollieren, was zu einer stabilen Clinch-Bildung führt.

Ein echtes Kundenbeispiel – Küchenschrankscharniere

Dies ist eine von vielen Anwendungen für Halbhohlnieten mit rundem Kopf. Wir fügen es ein, um den tatsächlichen Produktionseinsatz zu zeigen, nicht um eine Einschränkung anzudeuten.

Ein Hersteller von Küchenschrankbeschlägen produzierte jährlich Hunderttausende verdeckter Scharniere. Für den Scharnierzapfen wurde ein massiver Stahlniet verwendet, die hohe Setzkraft führte jedoch zu Spannungsbrüchen im Zinkdruckguss-Scharniergehäuse. Die Ausschussquote lag bei 3–4 %, und der Kunde benötigte eine Lösung, die Risse verhindert, ohne das Scharnier neu zu konstruieren.

Nuote Metals geliefertHalbhohlnieten mit rundem Kopf– 4 mm Schaft, 7 mm Rundkopf, 8 mm Lauflänge, verzinkt. Der halbhohle Hohlraum reduzierte die Setzkraft von 3,5 Tonnen auf 1,2 Tonnen und eliminierte Spannungsbrüche vollständig. Der runde Kopf sorgte für eine gleichmäßige Kuppel, die den ästhetischen Anforderungen des Scharniers entsprach. Der Kunde testete 2.000 Nieten an 1.000 Scharnieren. Keine Risse. Keine losen Verbindungen.

Der Kunde bestellte zunächst probeweise 10.000 Stück. Nach erfolgreicher Validierung erteilten sie einen Produktionsauftrag über 300.000 Stück. Mittlerweile liegen die jährlichen Bestellungen bei 300.000 bis 500.000 Stück. Die Scharnierlinie arbeitet mit 1.800 Einheiten pro Stunde, ohne nietbedingte Unterbrechungen.

Unser Qualitätskontrollprozess – vom Rohmaterial bis zu Ihrer Produktionslinie

Wir verlassen uns nicht allein auf Zufallsstichproben. Jede Charge vonHalbhohlnieten mit rundem Kopffolgt einem mehrschichtigen Inspektionssystem, das Probleme erkennt, bevor sie zu Problemen werden.

Phase des Materialeingangs

• Jede Drahtspule wird auf Durchmesser (Lasermikrometer, ±0,02 mm) und Härte (Rockwell-Tester) überprüft. Wir lehnen jede Spule ab, die vom angegebenen Bereich für diese Güteklasse abweicht.

Aufbau- und Erststartphase

• Wenn das Werkzeug installiert ist, werden die ersten 10 Nieten unter 20-facher Vergrößerung auf Oberflächenfehler untersucht und dann mit einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaft, Länge und Hohlraumtiefe müssen vor Produktionsbeginn mit der Zeichnung übereinstimmen.

Während der Produktionsphase

• Die Bediener ziehen alle 500 Teile 5 Nieten. Sie überprüfen kritische Abmessungen mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe. Jede Abweichung außerhalb der Toleranz löst einen sofortigen Stopp der Presse und eine Werkzeuganpassung aus.

Clinch-Verifizierungsphase

• Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials (gleiche Dicke und Zusammensetzung). Der gerollte Clinch wird auf Symmetrie, Dichtheit und rissfreie Ausbildung geprüft.

Korrosionsprüfung (falls zutreffend)

• Für plattierte Stahl- oder Edelstahlnieten werden Proben gemäß ASTM B117 in unsere Salzsprühkammer gegeben. Wir stellen eine Bescheinigung über die genauen erreichten Stunden aus.

Letzte Sortierstufe

• Jeder einzelne Niet durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Teile mit falschem Kopfdurchmesser, Kopfhöhe, Schaft oder Hohlraumtiefe werden abgelehnt. Nach dem Sortieren wird eine zufällige AQL-Probe (Stufe II, 1,0) manuell mit einem Profilprojektor und Mikrometern überprüft.

Alle Inspektionsaufzeichnungen – einschließlich Messprotokolle, Testeinstellungsfotos und Salzsprühnebelberichte – werden fünf Jahre lang aufbewahrt und liegen jeder Lieferung bei.

Was wir in jeder Sendung liefern

Sie müssen sich nicht auf unser Wort verlassen. Jeder Bestellung von Halbhohlnieten mit Rundkopf liegt ein vollständiges Dokumentationspaket bei, das belegt, dass jede Charge überprüft wurde.

• Mühlenprüfzertifikat– Chemische Zusammensetzung und Zugeigenschaften vom ursprünglichen Spulenlieferanten.
• Erster Dimensionsbericht– Tatsächliche Messwerte von 10 Nieten ab Produktionsbeginn.
• In-Process-Protokoll– Zusammenfassung aller während des Laufs durchgeführten Maßprüfungen.
• Clinch-Testbericht– Fotos und Zugkraftergebnisse (falls gemessen) aus Testeinstellungen an Ihrem Material.
• Salzsprühzertifikat– Gegebenenfalls werden die getesteten Stunden und der Status „Bestanden/Nicht bestanden“ angezeigt.
• Konformitätsbescheinigung– Von unserem QS-Manager unterzeichnet, Chargenrückverfolgbar.

Nuote Metals ist nach ISO 9001:2015 zertifiziert. RoHS- und REACH-Erklärungen werden auf Anfrage bereitgestellt.

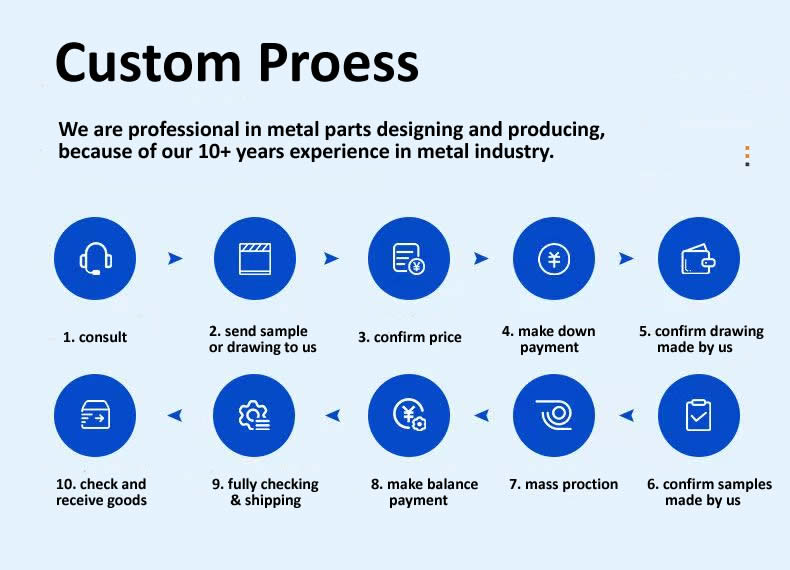

Unser maßgeschneiderter Prozess – von der Anfrage bis zur Lieferung

Für jede Bestellung von Rundkopf-Halbhohlnieten verfolgen wir einen klaren, transparenten Arbeitsablauf.

• Konsultieren– Sie teilen uns Ihre Anwendung, Materialstärke und Mengenbedarf mit.
• Senden Sie Muster oder Zeichnungen– Stellen Sie einen Musterniet oder eine detaillierte Zeichnung mit Maßen und Ausführung zur Verfügung.
• Preis bestätigen– Wir erstellen ein Angebot mit Werkzeugkosten (falls vorhanden) und Stückpreis.
• Anzahlung leisten– 50 % Anzahlung für Werkzeuge und Rohmaterial.
• Bestätigen Sie die von uns erstellte Zeichnung– Wir erstellen eine Fertigungszeichnung für Ihre Freigabe.
• Bestätigen Sie von uns angefertigte Muster– Wir produzieren Erstartikel (20–50 Stück) und versenden diese zum Testen an Sie.
• Massenproduktion– Nach der Musterfreigabe verarbeiten wir die volle Menge auf unseren Kaltstauchpressen.
• Restzahlung leisten– 50 % Restbetrag vor Versand.
• Vollständige Überprüfung und Versand– 100 % optische Sortierung + abschließende AQL-Prüfung, dann verpackt und versendet.
• Warenkontrolle und Warenannahme– Sie prüfen die Ware bei Ankunft. Eventuelle Probleme lösen wir umgehend.

Richtlinien

Proben– 20–50 Gratisstücke für Standardgrößen (Versand trägt der Kunde)

Probeauftrag– Für die erstmalige Validierung werden 10.000 Stück empfohlen

Mindestbestellmenge– 20.000 Stück (Stahl/Messing), 30.000 Stück (Edelstahl)

Lieferzeit (Lager)– 5–7 Werktage

Lieferzeit (kundenspezifischer Lauf)– 12–15 Tage

Werkzeugkosten– Keine für Standard-Rundkopfwerkzeuge (3–8 mm Schaft)

Zusammenarbeit mit Kunden – Zusammenarbeit mit globalen Partnern

Sehen Sie sich unsere Nietenproduktionslinie in Aktion an

Echtes Kundenfeedback

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einer Halbhohlniete mit Rundkopf und einer Niete mit Vollrundkopf? Wann sollte ich die halbhohle Version wählen?

A: Der grundlegende Unterschied ist der Hohlraum im Schwanz. Ein Halbhohlniet mit rundem Kopf hat an der Spitze einen flachen Hohlraum, der nur 25–30 % der Kraft erfordert, die für einen Vollniet mit demselben Durchmesser erforderlich ist. Massive Rundkopfnieten sind völlig massiv und erfordern starkes Zusammendrücken oder Hämmern mit einer Gegenstange. Für Anwendungen, bei denen Sie Zugang zu beiden Seiten haben und ein traditionelles Kuppel-Erscheinungsbild wünschen, sind Halbhohlnieten fast immer die bessere Wahl, da sie schneller zu installieren sind, die umliegenden Materialien weniger belasten und eine gleichmäßigere Verbindung erzeugen. Vollnieten sind extremen strukturellen Belastungen vorbehalten, bei denen es ausschließlich auf maximale Scherfestigkeit ankommt. Für Scharniere, Möbel, Gepäck und Automobilinnenraumanwendungen empfehlen wir Rundkopf-Halbhohlnieten aufgrund ihrer Kombination aus klassischem Aussehen und Installationseffizienz.

F2: Können Rundkopf-Halbhohlnieten in Kunststoff oder dünnem Blech verwendet werden, ohne dass es zu Rissen kommt?

A: Ja. Der halbhohle Hohlraum reduziert die Setzkraft erheblich – typischerweise von 3–4 Tonnen auf 1–2 Tonnen. Diese geringere Kraft wirkt sich wesentlich schonender auf spröde Materialien wie ABS, Polycarbonat und dünnes Aluminium aus. Bei dem oben gezeigten Küchenscharniergehäuse brach der Vollniet des Kunden mit einer Kraft von 3,5 Tonnen in das Zinkgehäuse; Unser Halbhohlniet setzt sauber bei 1,2 Tonnen. Wir empfehlen, eine Lauflänge zu wählen, die 1,5–2,0 mm länger ist als Ihr Materialstapel, und eine Presse (keinen Hammer) zu verwenden, um eine gleichmäßige, kontrollierte Kraft zu erzielen. Für sehr dünne oder zerbrechliche Materialien können wir auch eine Unterlegscheibe liefern, um die Presskraft weiter zu verteilen.

F3: Welche Ausführungen bieten Sie für Halbhohlnieten mit Rundkopf an und welche eignet sich am besten für den Außenbereich?

A: Wir bieten je nach Material verschiedene Ausführungen an. Für Stahl: Verzinkung (klar, blau oder gelb – 48–96 Stunden Salzsprühnebel), schwarzes Oxid (leichte Korrosionsbeständigkeit, mattes Aussehen) und Phosphat (Farbbasis). Für Edelstahl: Passivierung (Standard, stellt die Korrosionsbeständigkeit wieder her) und Perlenstrahlen (mattes Finish). Für Messing: naturlackiert (helles Gold), antik (dunkel, gealtert) und vernickelt (Silber). Für den Außenbereich empfehlen wir Edelstahl 304 mit Passivierung für den allgemeinen Außenbereich oder Edelstahl 316 für Küsten-/Meeresumgebungen. Unsere 316 Nieten haben mehr als 1.000 Stunden Salzsprühtests bestanden. Verzinkter Stahl eignet sich für den Innen- und geschützten Außenbereich, rostet jedoch bei Nässe mit der Zeit.

Probieren Sie 20 Nieten an Ihrer eigenen Baugruppe aus

Wir können Ihnen 20–50 Stück Rundkopf-Halbhohlnieten in dem von Ihnen gewählten Material und der von Ihnen gewählten Größe zusenden. Setzen Sie sie in Ihr Scharnier, Ihren Riegel oder eine andere Baugruppe ein. Vergleichen Sie die Setzkraft, die Clinch-Qualität und das klassische Aussehen der Kuppel.

Kontaktieren Sie Nuote Metals mit Ihrem Schaftdurchmesser, Ihrer Lauflänge und Ihrem Material. Kostenlose Muster werden innerhalb eines Werktages versendet.
