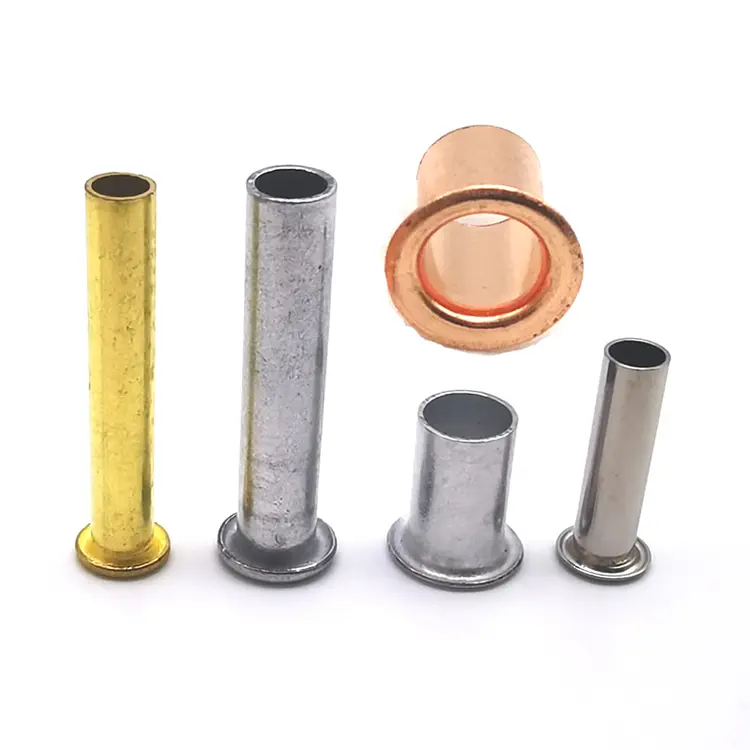

Rohrnieten

Eine Rohrniete ist ein kurzes Stück Metallrohr mit einem an einem Ende geformten Kopf. Der Schaft ist vom Schwanz bis zum Kopf hohl – vollständig hohl, nicht nur teilweise. Während der Installation rollt die dünne Wand mit sehr geringer Kraft nach außen, typischerweise 15–20 % des Kraftaufwands, den ein Vollniet erfordert.

Dies ist der Verschluss, den Sie wählen, wenn Sie etwas Leichtes, schnell zu befestigendes und sanftes Material für weiche Materialien benötigen. Sie sind die leichtesten und am schnellsten aushärtenden dauerhaften Befestigungselemente auf dem Markt. Wenn Ihre Anwendung keine maximale Festigkeit erfordert und Sie die Produktion schnell am Laufen halten möchten, sind Rohrnieten die Antwort.

Rohrniete vs. Vollrohr vs. Halbrohr – Der Hohlraum, der alles verändert

Materialoptionen – fünf Möglichkeiten für fünf Anwendungen

Verfügbare Kopfformen: Rund, flach, versenkt.

Verfügbare Ausführungen

Eine reale Anwendung – Schlauchbefestigung für Industriestaubsauger

Ein Hersteller von Industriestaubsaugern benötigte ein leichtes, kostengünstiges Befestigungselement zur Befestigung von Schlauchanschlüssen an Kunststoffgehäusen. Die bisherigen selbstschneidenden Schrauben lockerten sich mit der Zeit aufgrund von Vibrationen. Massive Nieten ließen die dünnen Plastikwände reißen. Der Kunde benötigte ein Befestigungselement, das schnell aushärtet, dauerhaft hält und den Kunststoff nicht beschädigt.

Wir lieferten verzinkte Stahlrohrnieten – 4,0-mm-Schaft, 7,5-mm-Rundkopf, 6,0-mm-Zylinderlänge. Das vollständig hohle Design weitet sich mit minimalem Kraftaufwand nach außen auf, ohne dass der Kunststoff reißt. Die Verzinkung sorgte für Korrosionsschutz. Der Kunde testete 1.000 Nieten an 500 Einheiten. Nach 10.000 Vibrationszyklen keine Lockerung, keine Ausfälle. Mittlerweile bestellen sie unsere Nieten in Chargen von 300.000 Stück pro Jahr.

Vom Rohrvorrat bis zum fertigen Niet – wie wir sie herstellen

Rohrnieten beginnen als echtes Metallrohrmaterial – abgelängt mit einem an einem Ende geformten Kopf. Der Prozess ist unabhängig vom Material derselbe, aber jedes Material erfordert unterschiedliche Werkzeuge und Geschwindigkeiten.

Rohrbeschaffung– Zertifiziertes Rohrmaterial aus zugelassenen Fabriken. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

Eingangskontrolle– Das Rohrmaterial wird auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung überprüft. Spektrometer bestätigt Materialqualität. Material, das nicht den Spezifikationen entspricht, wird abgelehnt.

Rohrschneiden– Das Rohr wird auf die exakte Zuschnittlänge zugeschnitten. Jeder Rohling wird zu einer Niete.

Überschrift– Der geschnittene Rohrrohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt). Polierte Matrizen verhindern Oberflächenmarkierungen.

Trimmen– Der Grat um die Kopfkante wird entfernt.

Taumelnd– Mikrograte werden eliminiert.

Galvanisieren oder Beschichten (falls angegeben)– Je nach Bedarf angewendet.

Endkontrolle– 100 % optische Sortierung. AQL-Probe manuell verifiziert. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Vom Material bis zur fertigen Niete – acht Fragen, die wir vor dem Versand stellen

Jede Charge Rohrnieten durchläuft diese Checkliste. Wir gehen erst zur nächsten Stufe über, wenn wir jede Frage mit „Ja“ beantworten können.

Vor Produktionsbeginn:

Hat das Rohrmaterial den richtigen Durchmesser?– Wir prüfen den Außendurchmesser mit einem Lasermikrometer. Toleranz: ±0,02 mm. Wenn es draußen ist, gelangt die Spule nicht in den Schneidraum.

Ist das Material das, was wir bestellt haben?– Das Spektrometer überprüft die Qualität – Stahl, Edelstahl, Messing, Kupfer oder Aluminium. Kein Rätselraten. Keine Auswechslungen.

Nachdem die ersten 10 Nieten hergestellt sind:

Sehen sie richtig aus?– Sichtprüfung unter Vergrößerung. Risse, Grate, unebene Köpfe, Oberflächenmarkierungen – jeder Defekt stoppt die Presse.

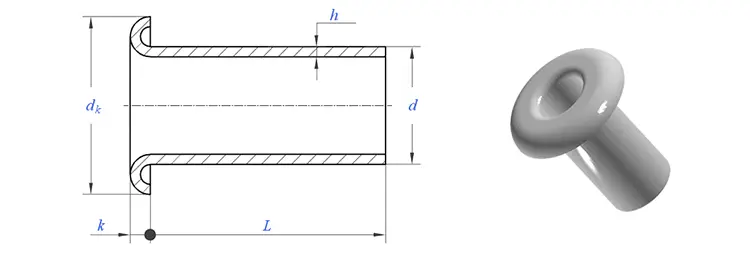

Sind die Maße korrekt?– Innendurchmesser, Außenflansch, Lauflänge und Wandstärke gemessen mit einem optischen Komparator. Alle müssen mit der Zeichnung übereinstimmen, bevor die Produktion beginnt.

Während der Produktion:

Bleiben wir bei der Dimension?– Bediener ziehen alle 500 Teile 5 Nieten. Digitale Messschieber und Go/No-Go-Messgeräte überprüfen kritische Abmessungen. Jede Abweichung löst eine Werkzeuganpassung aus.

Bevor wir versenden:

Passen sie richtig auf Ihr Material?– Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials. Wir prüfen den Clinch auf Symmetrie, Dichtheit und Risse.

Ist der Korrosionsschutz ausreichend?– Für plattierte, eloxierte oder passivierte Nieten führen wir Salzsprühtests gemäß ASTM B117 durch. Mit der Charge wird ein Zertifikat ausgestellt.

Gibt es Ausschuss?– Jeder Niet durchläuft eine optische Sortiermaschine. Ausschuss wird automatisch ausgeworfen. Anschließend wird eine zufällige AQL-Stichprobe manuell überprüft.

Eine Rohrniete, die alle acht Fragen erfüllt, ist versandfertig. Wir bewahren die Aufzeichnungen fünf Jahre lang auf. Sollte jemals ein Problem vor Ort auftreten, können wir die Charge zurückverfolgen und die vollständige Datei abrufen.

Was unsere Kunden sagen – Echtes Feedback

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Rohrnieten in ihren Produktionslinien verwendet haben – vom Staubsaugerbauer über den Möbelhersteller bis zum Automobilzulieferer.

Sie kommen aus den gleichen Gründen zu uns zurück:

Schnellste Einstellung– 15–20 % der Vollnietkraft, hält die Produktion am Laufen

Leicht– Das vollständig hohle Design minimiert die zusätzliche Masse

Gleichbleibende Qualität –Einheitliche Wandstärke, Charge für Charge

Zuverlässige Lieferung– Muster werden in 5–7 Tagen versandt, die Produktion erfolgt termingerecht

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Sind Rohrnieten dasselbe wie Hohlnieten?“

A: Ja – es handelt sich um dasselbe Produkt. Einige Hersteller verwenden „Röhre“, andere verwenden „Hohl“. Das Design ist identisch: ein vollständig hohler Schaft aus Rohrmaterial, auf Länge geschnitten und an einem Ende mit einem Kopf versehen. Beide Begriffe beziehen sich auf dasselbe Verbindungselement. Bei Nuote Metals verwenden wir beide austauschbar.

F: „Wie wähle ich das richtige Material für meine Rohrnieten aus?“

A: Die Auswahl hängt von Ihrer Anwendung ab:

Wenn Sie sich nicht sicher sind, senden Sie uns Ihre Anwendungsdaten – wir empfehlen Ihnen das richtige Material basierend auf Ihrer Umgebung, Ihren Lastanforderungen und Ihrem Budget.
