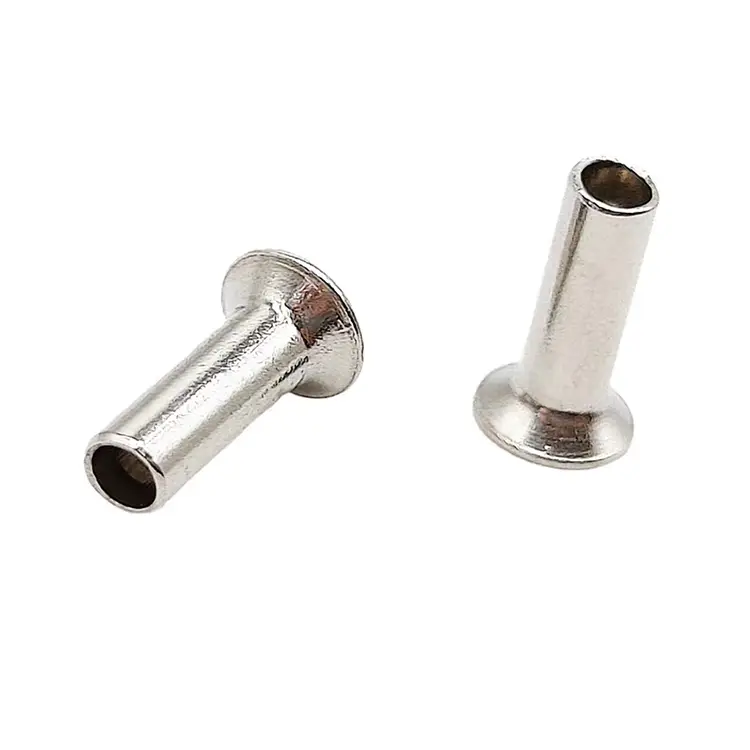

Halbrohrnieten mit Senkkopf

Wenn ein Nietkopf nicht über die Oberfläche hinausragen kann, wird derHalbrohrniet mit Senkkopfist die Antwort. Der konische Kopf sitzt bündig mit oder unter der Materialoberfläche und sorgt so für eine glatte, ununterbrochene Oberfläche. Und der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu einem Vollniet um 70 %.

Wenn Ihre Baugruppe über eine Gleitfläche oder ein passendes Teil verfügt oder einfach eine klare Ästhetik erfordert – und Sie die Produktion schnell vorantreiben müssen – ist dies das Verbindungselement, das Sie spezifizieren.

Der Unterschied zwischen bündigem Finish – Senkkopf vs. Flachkopf

Der Senkkopf erfordert einen zusätzlichen Schritt – das Bohren eines konischen Lochs vor dem Setzen. Aber wenn kein Vorsprung erforderlich ist, lohnt sich dieser Schritt. Luft- und Raumfahrtpaneele, Elektronikgehäuse, architektonische Oberflächen und überall dort, wo eine glatte Oberfläche von entscheidender Bedeutung ist – da kommen Senknieten zum Einsatz.

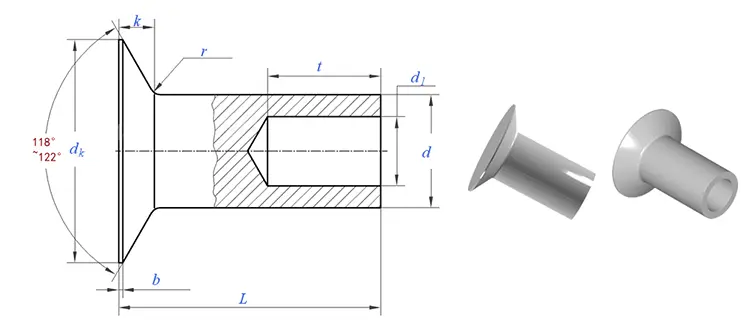

Die beiden Kopfwinkel – 90° vs. 120°

Passend zu Ihrem Senkerwerkzeug– eine 120°-Niete in einer 90°-Senkung sitzt stolz; Eine 90°-Niete in einem 120°-Senker sitzt zu tief. Wir empfehlen keine Mischwinkel.

Halbröhrenförmig vs. massiv – Wo der Hohlraum gewinnt

Das halbröhrenförmige Design hat einen flachen Hohlraum am Schwanz (45–55 % der Lauflänge). Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen und bildet den Clinch. Dies unterscheidet sich grundlegend von einer Vollniet, bei der sich der gesamte Schaft verformen muss.

Ideal für großvolumige, dünne Materialien, bündige Oberflächen. Strukturell, maximale Festigkeit

Eine reale Anwendung – Kfz-Innenverkleidung

Ein Hersteller von Innenverkleidungsplatten für Kraftfahrzeuge benötigte die Befestigung stoffbezogener Verkleidungen an Türrahmen. Die Paneele waren für die Passagiere sichtbar – jedes hervorstehende Befestigungselement wäre inakzeptabel. Massive Senknieten sorgten für den bündigen Abschluss, erforderten jedoch eine hohe Setzkraft, die zu Rissen im dünnen Plattenmaterial führte.

Wir lieferten verzinkte Halbrohrnieten mit Senkkopf aus Stahl – 4,0 mm Schaft, 8,0 mm Kopfdurchmesser, 90°-Winkel, 8,0 mm Zylinderlänge. Der halbhohle Hohlraum reduzierte die Setzkraft von 3,5 Tonnen auf 1,0 Tonnen und verhinderte so Risse im Plattenmaterial. Der 90°-Senkkopf schließt bündig mit der Oberfläche ab und passt zum klaren Erscheinungsbild der Innenverkleidung. Die Verzinkung bot Korrosionsschutz für eine lange Haltbarkeit.

Der Kunde testete 1.000 Nieten an 500 Türverkleidungen. Nach 100.000 Vibrationszyklen keine Lockerung, keine Risse. Mittlerweile bestellen sie unsere Senkkopfnieten in Losgrößen von 250.000 Stück pro Jahr.

Materialien und Oberflächen – unser Angebot

Nuote Metals stellt Halbhohlnieten mit Senkkopf in mehreren Materialfamilien her:

Standardausführungen:Verzinkt, vernickelt, passiviert, lackiert, antik, blank.

Verfügbare Standards und Größen

Wir fertigen sie nach mehreren internationalen Standards:

Was wir von Ihnen brauchen:

• Schaftdurchmesser– 1,5 mm bis 8,0 mm (kundenspezifisch bis 10 mm verfügbar)
• Kopfwinkel– 90° (Standard) oder 120° (gemäß GB/T 874)
• Lauflänge –Wir berechnen die Dicke Ihres Materialstapels
• Kopfdurchmesser –abgestimmt auf Ihr Senkerwerkzeug
• Material– Stahl, Edelstahl, Messing, Kupfer oder Aluminium
• Beenden– Zink, passiviert, Nickel, lackiert, antik usw.

Längenregel für Halbhohlnieten:Lauflänge = Materialstapeldicke + 1,5–2,0 mm.

Vom Rohmaterial bis zur fertigen Niete – wie wir sie herstellen

Halbrohrnieten mit Senkkopf werden durch Kaltstauchen hergestellt. Der konische Kopf erfordert präzisionsgeschliffene Matrizen, um den exakten Kopfwinkel zu erreichen.

1. Materialbeschaffung – Zertifizierter Draht von zugelassenen Mühlen. Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert.

2. Eingangsprüfung des Materials – Durchmesser (±0,02 mm), Härte und Materialzusammensetzung überprüft. Spektrometer bestätigt Qualität. Material, das nicht den Spezifikationen entspricht, wird abgelehnt.

3. Werkzeugeinrichtung – Hartmetall-Stanzmatrizen geprüft und für das Senkkopfprofil und den halbröhrenförmigen Hohlraum eingerichtet. Auf Ihre Spezifikation abgestimmter Matrizenwinkel (90° oder 120°).

4. Erstmusterprüfung – 10 Nieten, gemessen mit einem optischen Komparator. Kopfwinkel, Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Lauflänge und Hohlraumtiefe überprüft. Kopfwinkeltoleranz: ±1°.

5. Massenproduktion – In-Prozess-Kontrollen: 5 Nieten alle 500 Stück. Jede Drift stoppt die Presse.

6. In-Prozess-Inspektion – Setzen Sie alle 2.000 Teile 3 Nieten in Probematerial mit vorgebohrtem Senker. Clinch und bündiger Sitz geprüft.

7. Galvanisieren oder Beschichten – wird wie angegeben aufgetragen.

8. Letzte Ausgangskontrolle – 100 % optische Sortierung. AQL-Probe manuell verifiziert. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Unsere Zertifizierungen – ein Beweis für Qualität

Wir sorgen für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge:

• ISO 9001:2015 – Zertifiziertes Qualitätsmanagementsystem
• RoHS-Konformität – Verifiziert durch SGS-Tests Dritter
• REACH-Konformität – Aktuelle SVHC-Erklärung
• SGS-Testberichte – Auf Anfrage für bestimmte Chargen erhältlich

Materialzertifikate – Werkstestzertifikate, die auf die Originalspule zurückgeführt werden können

Was unsere Kunden sagen – Echtes Feedback

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Halbrohrnieten mit Senkkopf in ihren Produktionslinien verwendet haben – von Automobilzulieferern über Elektronikhersteller bis hin zu Herstellern von Luft- und Raumfahrtkomponenten.

Sie kommen aus den gleichen Gründen zu uns zurück:

• Null Vorsprung– Versenkte Köpfe sitzen bündig, kein Hängenbleiben, keine Beeinträchtigung
• Low-Force-Einstellung– Halbhohles Design verhindert Materialschäden
• Gleichbleibende Qualität –Jede Charge erfüllt ihre Maß- und Leistungsanforderungen
• Zuverlässige Lieferung– Muster werden in 5–7 Tagen versandt, die Produktion erfolgt termingerecht

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Soll ich 90°- oder 120°-Senkkopf-Halbrohrnieten wählen?“

A: Wählen Sie den Winkel, der zu Ihrem vorhandenen Senkerwerkzeug passt. 90° ist der Standard für die meisten allgemeinen Anwendungen – Möbel, Elektronik, Automobil und allgemeine Industriearbeiten. 120° gemäß GB/T 874 wird für spezielle Anwendungen verwendet, bei denen eine flachere Senkung erforderlich ist, häufig bei dickeren Materialien oder schweren Baugruppen. Wenn Sie sich nicht sicher sind: 90° ist mit den meisten Standard-Senkbohrern kompatibel. Wenn Sie uns ein Muster Ihres Senkwerkzeugs zusenden, können wir die Übereinstimmung vor der Produktion überprüfen.

F: „Wie wähle ich die richtige Zylinderlänge für einen Halbhohlniet mit Senkkopf aus?“

A: Wählen Sie eine Lauflänge, die etwa 1,5–2,0 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise zwei 2-mm-Platten (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Diese zusätzliche Länge bietet genügend Material, damit das Hohlprofil nach außen rollen und eine sichere Klammer bilden kann, ohne durchzuschlagen. Wenn der Lauf zu kurz ist, ist der Clinch schwach. Zu lang, und der Lauf könnte zerknittern. Der Kopf sitzt bündig, sodass die Senktiefe in die Materialstapelmessung einfließt. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Länge.
