Flachkopf-Halbhohlnieten

Ein Nietkopf, der sich in weiches Material gräbt oder in einem übergroßen Loch hin und her wackelt, ist ein Konstruktionsfehler, der nur darauf wartet, entdeckt zu werden. Der Flachkopf-Halbhohlniet bietet eine breite, flache Oberseite, die die Klemmkraft gleichmäßig verteilt – ohne dass ein Senken erforderlich ist.

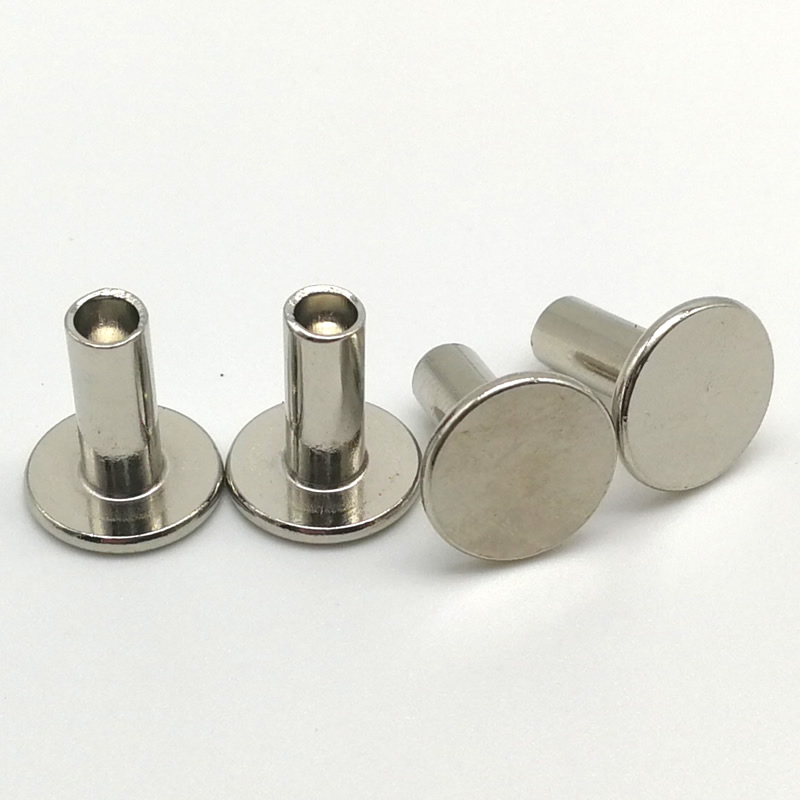

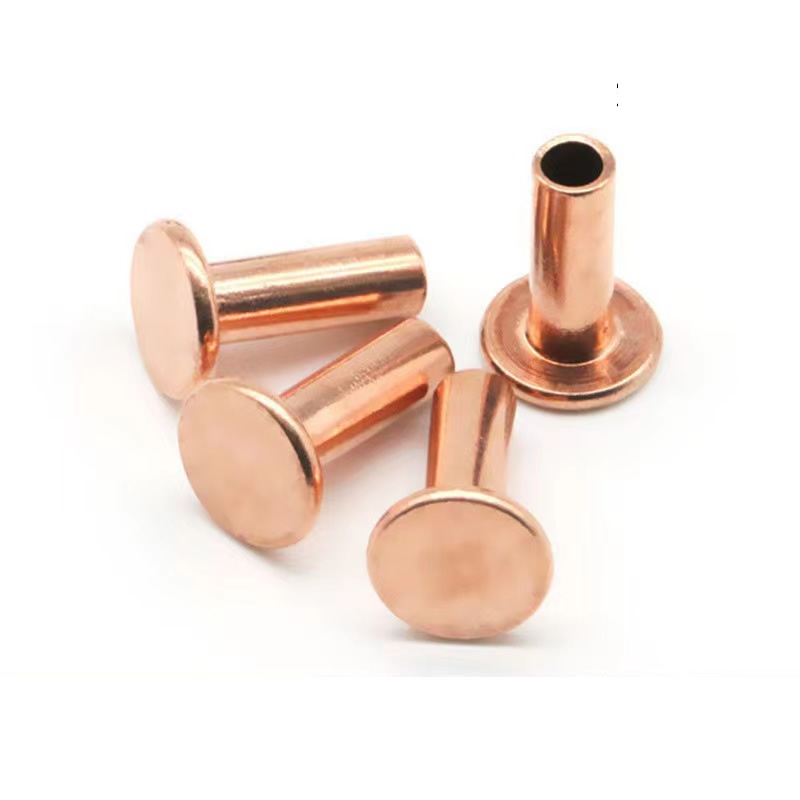

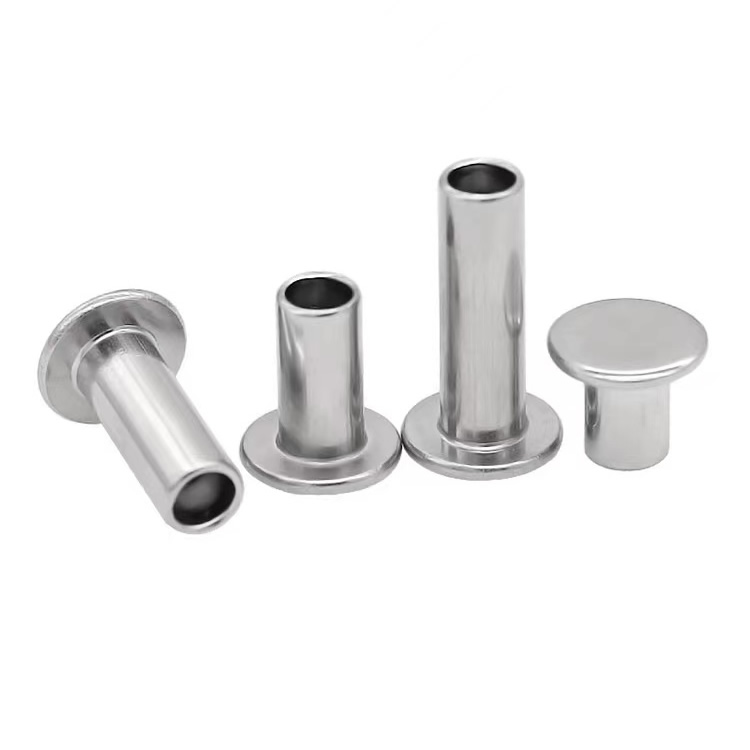

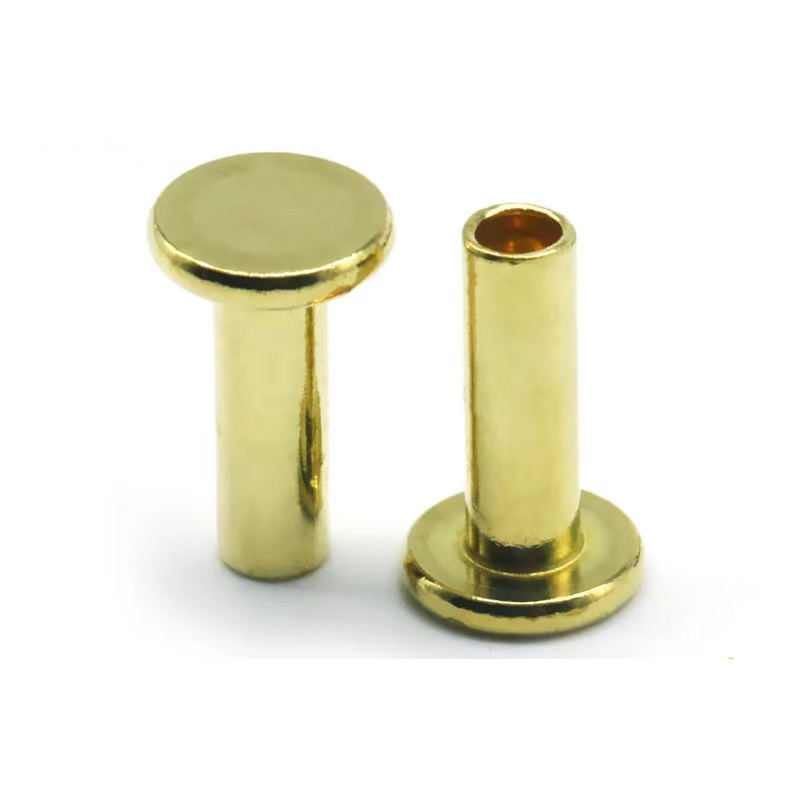

Was ist ein Flachkopf? Es hat eine flache, scheibenförmige Oberseite mit geraden oder leicht verjüngten Seiten. Nach dem Aushärten ragt der Kopf über die Materialoberfläche hinaus, typischerweise 0,5 mm bis 1,0 mm darüber. Dies unterscheidet sich von einem versenkten (konischen) Kopf, der ein konisches Loch erfordert und bündig sitzt. Der flache Kopf sorgt für eine große Auflagefläche und ein sauberes, industrielles Aussehen ohne zusätzliche Bearbeitung.

Nuote Metals stellt Flachkopf-Halbhohlnieten aus kohlenstoffarmem Stahl, Edelstahl (304/316), Aluminium und Messing her. Diese Seite zeigt zwei reale Anwendungen, die genauen Abmessungen, die wir einhalten, und wie wir einen perfekt flachen Kopf ohne Risse herstellen.

H2: Zwei echte Anwendungen – kein Senken erforderlich

H3: Klappstuhlscharnier (Aluminiumrohr, Stahlniete)

Ein Lohnmöbelhersteller produzierte Klappstühle für Veranstaltungshallen. Die originale Rundkopfniete am Scharnier ragte 2,5 mm heraus. Die Stühle ließen sich schlecht stapeln und der gewölbte Kopf zerkratzte beim Transport die angrenzenden Rahmen. Der Kunde benötigte einen Niet, der tiefer sitzt als der Rundkopf, aber keinen Senkvorgang erfordert.

Wir haben Flachkopf-Halbhohlnieten aus Stahl geliefert (5 mm Schaft, 10 mm Kopfdurchmesser, verzinkt). Der flache Kopf befand sich 0,8 mm über der Rohroberfläche – viel tiefer als der runde Kopf. Der breite Durchmesser von 10 mm verhinderte ein Verkanten der Niete im Aluminiumloch. Der Montagelinie wurde kein Senken hinzugefügt. Die Stühle wurden sauber gestapelt und die Beschwerden über Kratzer gingen um 90 % zurück.

H3: Zaunelement aus Zedernholz für den Außenbereich (Holz-Metall-Halterung, rostfreie Niete)

Ein Zaunbauer befestigte verzinkte Stahlklammern an Zedernholzschienen. Hohlkopfnieten hielten Feuchtigkeit im Holz fest und beschleunigten so die Fäulnis. Auch auf einem Naturzaun sahen sie „industriell“ aus. Der Bauunternehmer versuchte es mit einer Senkniete, wollte jedoch nicht Hunderte von Löchern von Hand versenken.

Wir empfehlen Flachkopf-Halbhohlnieten aus Edelstahl 304 (4 mm Schaft, 8 mm Kopfdurchmesser, passiviert). Der flache Kopf saß 0,6 mm über der Holzoberfläche. Seine breite, flache Oberseite leitet Regenwasser ab, anstatt es aufzufangen. Der klare, scheibenförmige Kopf wirkte gewollt und nicht wie eine hervorstehende Kuppel. Nach 18 Monaten über 200 Zaunabschnitte hinweg kein Rost, keine Lockerung und keine Holzfäule um die Nieten herum.

H2: Flachkopf vs. Senkkopf – Kennen Sie den Unterschied

Merkmal Flachkopf, versenkt (konisch)

Kopfform Flache Scheibe, gerade/konische Seiten Kegel mit 90°- oder 100°-Winkel

Sitzt nach dem Aushärten hervorstehend (über der Oberfläche), bündig oder unter der Oberfläche

Lochvorbereitung Nur gerades Loch Gerades Loch + konischer Senker

Auflagefläche groß, flach kleiner Ring am Rand

Am besten geeignet für weiche Materialien, dünne Bleche, schnelle Montage, Luft- und Raumfahrt, bündige Oberflächen, geringer Luftwiderstand

Wir produzieren beide Stile. Bei den meisten Möbeln, Zäunen und allgemeinen industriellen Anwendungen ist der flache Kopf schneller und fehlerverzeihender.

H2: Standardgrößen, die wir auf Lager haben

Schaftdurchmesser (mm) Kopfdurchmesser (mm) Kopfhöhe (mm) Lauflängen (mm) Materialien

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Stahl, 304, Messing

4,0 7,0 – 7,5 0,9 – 1,0 5,6,8,10,12 Stahl, 304, 316, Messing

5,0 8,5 – 9,0 1,1 – 1,2 6,8,10,12,15 Stahl, 304, 316

6,0 10,0 – 10,5 1,3 – 1,4 8,10,12,15,20 Stahl, 304, 316

8,0 13,5 – 14,0 1,7 – 1,8 10,12,15,20,25 Nur Stahl

Kundenspezifische Kopfdurchmesser und Lauflängen verfügbar. Für Standardabmessungen fallen keine Werkzeugkosten an.

H2: Wie wir einen wirklich flachen Kopf machen – ohne Falten

Einen flachen Kopf zu formen ist schwieriger als eine Kuppel. Das Metall möchte sich am scharfen Übergang vom Schaft zum Kopf falten oder runzeln. Wir verhindern dies mit:

Präzise geschliffene Kopfmatrizen – Der Matrizenhohlraum hat an der Ecke einen kontrollierten Radius von 0,2 mm und ist nicht scharf. Dadurch kann das Metall reibungslos fließen.

Kontrollierte Extrusionslänge – Bei Flachkopfausführungen begrenzen wir die Zylinderlänge auf das 4-fache des Schaftdurchmessers. Bei längeren Fässern besteht die Gefahr von Kopffalten.

Prägen nach dem Kopf – ein zweiter Schlag verdichtet den Kopf und gewährleistet eine perfekte Ebenheit innerhalb von 0,05 mm.

Unsere optischen Sortiermaschinen prüfen Kopfdurchmesser, Ebenheit und Konzentrizität bei 100 % der Produktion. Wir lehnen jede Niete mit geneigtem Kopf oder sichtbarer Stufe ab.

H2: Was Sie mit jeder Lieferung erhalten

Werksprüfzeugnis (Materialchemie, Zugfestigkeit)

Maßkontrollbericht (10 Stück pro Charge)

Überprüfung der Kopfebenheit (±0,05 mm)

Konformitätsbescheinigung (unterzeichnet, Chargenrückverfolgbar)

Nuote Metals ist nach ISO 9001:2015 zertifiziert. RoHS- und REACH-Erklärungen sind enthalten.

H2: Unsere Richtlinien – Klartext

Muster – 20 kostenlose Stücke (Kunde zahlt Versand)

MOQ – 2.000 Stück (Stahl/Messing), 3.000 Stück (Edelstahl)

Lagervorlaufzeit – 5–7 Werktage

Individuelle Lieferzeit – 12–15 Tage

Werkzeuge – Keine Gebühr für Standard-Flachkopfwerkzeuge (Größen 3–8 mm)

H2: Drei Fragen, die wir jede Woche beantworten

F1: Muss ich das Loch für einen Flachkopf-Halbhohlniet versenken?

A: Nein. Flachkopfnieten sind für gerade Löcher konzipiert. Bohren Sie ein Standardloch (Schaftdurchmesser + 0,15–0,20 mm) und setzen Sie die Niete ein. Der flache Kopf ragt hervor auf der Oberfläche. Verwenden Sie das Senken nur, wenn Sie auf einen echten Senkniet (konischer Kopf) umsteigen. Viele Kunden verwechseln beides. Wir halten Mustertafeln bereit, die den Unterschied zeigen – fragen Sie uns nach einem Foto.

F2: Können Flachkopf-Halbhohlnieten in weichem Kunststoff verwendet werden, ohne dass es zu Rissen kommt?

A: Ja. Der breite, flache Kopf verteilt den Druck über eine größere Fläche als ein runder Kopf und reduziert so die Spannungskonzentration. Bei weichen Kunststoffen (ABS, Polycarbonat) empfehlen wir eine Lauflänge, die genau 1,0 mm länger ist als der Materialstapel. Dadurch entsteht ein sanfter Clinch. Verwenden Sie außerdem eine Presse mit langsamem Hub, keinen Hammer. Bei unserem Klappstuhl war das Aluminiumrohr zwar dünn, aber nicht aus Kunststoff. Für Kunststoffteile bieten wir eine kostenlose Musterprüfung an – senden Sie uns ein Stück Ihres Materials.

F3: Ihr flacher Kopf befindet sich über der Oberfläche. Wird der Stoff hängen bleiben oder sich Schmutz ansammeln?

A: Ja, je nach Höhe. Die Höhe unseres flachen Kopfes beträgt je nach Schaftgröße nur 0,7–1,8 mm. Bei einem 5-mm-Schaft beträgt die Kopfhöhe etwa 1,1 mm – niedriger als bei einem runden Kopf (der bei demselben Schaft etwa 2,5 mm betragen würde). Für Anwendungen, bei denen sogar 1 mm zu hoch ist, empfehlen wir den Wechsel zu einem echten Senkniet (erfordert maschinelle Bearbeitung) oder einem Flachrundniet. Beim Klappstuhl war die Kopfhöhe von 0,8 mm niedrig genug, um Kratzer zu vermeiden. Beim Zaun sorgt die Höhe von 0,6 mm für eine wirksame Wasserableitung. Wenn Sie einen Nullüberstand benötigen, teilen Sie uns dies mit – wir bieten Ihnen eine Senkung an.

H2: Überzeugen Sie sich selbst – keine Verpflichtung

Wir senden Ihnen 20 Stück Flachkopf-Halbhohlnieten in dem von Ihnen gewählten Material und der von Ihnen gewählten Größe per Post zu. Bohren Sie ein gerades Loch, setzen Sie die Niete ein und fahren Sie mit dem Finger über den Kopf. Sie werden eine feste, ebene Oberfläche spüren – keine scharfen Kanten.

Kontaktieren Sie Nuote Metals mit Ihrem Schaftdurchmesser, Ihrer Lauflänge und Ihrem Material. Kostenlose Muster werden innerhalb eines Werktages versendet.
