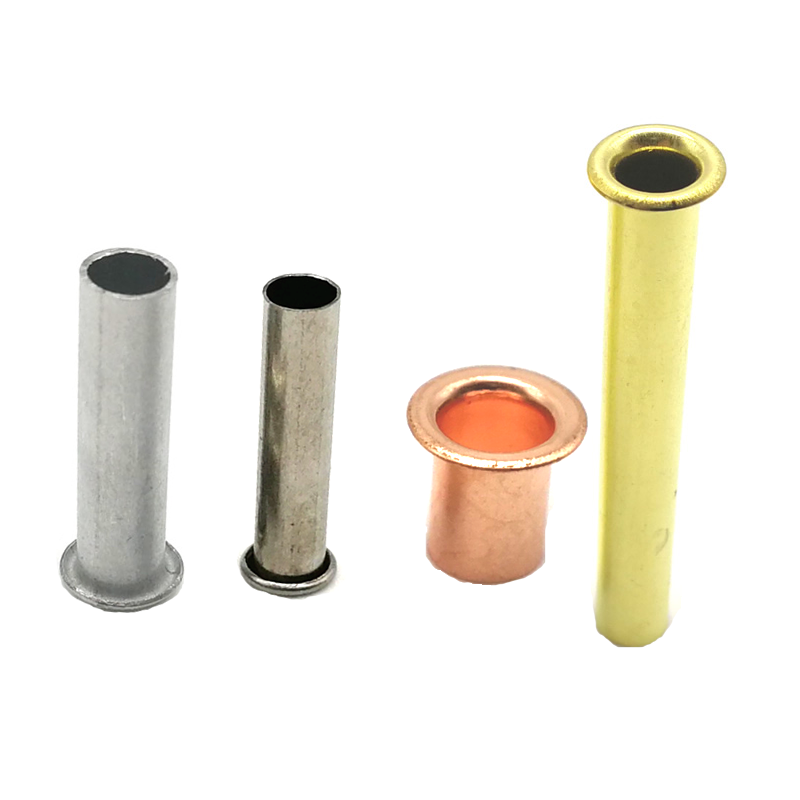

Rohrnieten

Die meisten Hohlnieten, die Sie auf dem Markt finden, werden aus Blech gezogen – ein Prozess, der mit einem flachen Streifen beginnt und durch schrittweises Ziehen den Zylinder formt. Rohrnieten sind anders. Sie beginnen als echtes Metallrohrmaterial – nahtlose oder geschweißte Rohre, auf Länge geschnitten, mit einem an einem Ende geformten Kopf.

Dieser Unterschied ist wichtig. Da sie als Rohre beginnen, haben sie eine gleichmäßige Wandstärke und einen einheitlichen Innendurchmesser. Sie fühlen sich stabiler an als gezogene Hohlnieten. Sie lassen sich mit einfachen Handwerkzeugen oder Pressen sauber aushärten. Und die hohle Mitte kann zum Verkabeln, Schnüren oder einfach zur Gewichtsreduzierung verwendet werden.

Wenn Ihre Anwendung einen Hohlniet mit Gewicht, Festigkeit und einer sauberen Bohrung benötigt, sind sie genau das Richtige für Sie.

Rohrnieten vs. gezogene Hohlnieten – Der Unterschied, der zählt

Wählen Sie Rohr eins, wenn:Sie benötigen eine Hohlniete mit einer kräftigeren Haptik. Die Anwendung umfasst Leder, Sattlerwaren, Schiffsbesatz oder elektrische Baugruppen. Für die Verkabelung oder Schnürung benötigen Sie einen einheitlichen Innendurchmesser. Sie möchten einen Verschluss, der sich langlebig anfühlt.

Materialien, die wir anbieten können

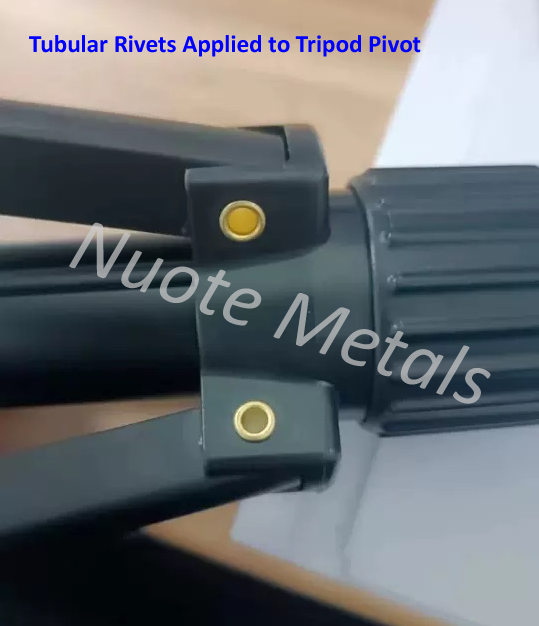

Eine echte Anwendung – Kamerastativbeinscharnier

Ein professioneller Kamerastativhersteller benötigte eine leichte, saubere Befestigung für den Beinscharniermechanismus. Die Beinabschnitte lassen sich teleskopieren und falten – jedes hervorstehende Befestigungselement würde beim Aus- und Einfahren am inneren Beinrohr kratzen. Die ursprünglichen Vollnieten sorgten für Stabilität, verursachten jedoch unnötiges Gewicht und erforderten eine hohe Setzkraft, die gelegentlich das dünne Aluminiumrohr beschädigte. Gezogene Ösen waren zu leicht und vermittelten nicht die substanzielle Haptik, die sich der Kunde für ein Premiumprodukt gewünscht hatte.

Wir haben Aluminium-Rohrnieten geliefert – 4,0-mm-Schaft, 7,5-mm-Rundkopf, 8,0-mm-Zylinderlänge, klar eloxierte Oberfläche. Die Rohrmaterialkonstruktion sorgte für eine gleichmäßige Wandstärke und einen sauberen, gleichmäßigen Innendurchmesser. Das hohle Design reduzierte das Gesamtgewicht des Scharniers um 15 %. Der runde Kopf saß sauber auf der Scharnieroberfläche, ohne das innere Beinrohr zu beschädigen. Der Kunde testete 500 Nieten an 250 Stativen. Nach 10.000 Ausfahr- und Einfahrzyklen keine Lockerung, keine Kratzer, keine Ausfälle. Mittlerweile bestellen sie unsere Nieten in Chargen von 200.000 Stück pro Jahr.

Kopfformen – unser Angebot

Sie sind in drei Kopfausführungen erhältlich:

Wie wir sie herstellen – Rohrschneiden + Rohrstauchen

Rohrnieten beginnen als Metallrohrmaterial – nicht als Draht, nicht als Blech. Der Prozess unterscheidet sich von anderen Niettypen.

1. Beschaffung von Rohrbeständen– Wir kaufen zertifizierte Metallrohre (nahtlos oder geschweißt) aus zugelassenen Fabriken – Messing, Kupfer, Edelstahl, Kohlenstoffstahl oder Aluminium. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2.Wareneingangskontrolle– Das Rohrmaterial wird auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung überprüft. Rohre außerhalb der Spezifikation werden abgelehnt.

3. Rohrschneiden– Das Rohr wird mit einer Hochgeschwindigkeits-Schneidanlage auf die exakte Rohlingslänge zugeschnitten. Jeder Rohling wird zu einer Niete.

4. Überschrift– Der geschnittene Rohrrohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt). Das Hohlrohr bleibt am hinteren Ende offen.

5. Trimmen– Der Grat um die Kopfkante wird entfernt.

6. Taumelnd– Mikrograte werden eliminiert.

7. Plattieren oder Beschichten– Zink, Nickel, Passivierung, Lack oder andere Oberflächen werden wie angegeben aufgetragen.

8. Endkontrolle– 100 % optische Sortierung für kritische Abmessungen. AQL-Probe manuell überprüft. Bei jeder Lieferung werden ein Maßbericht und ein Konformitätszertifikat ausgestellt.

Lieferzeit:5–10 Tage Standard; Sonderanfertigung: 15–20 Tage.

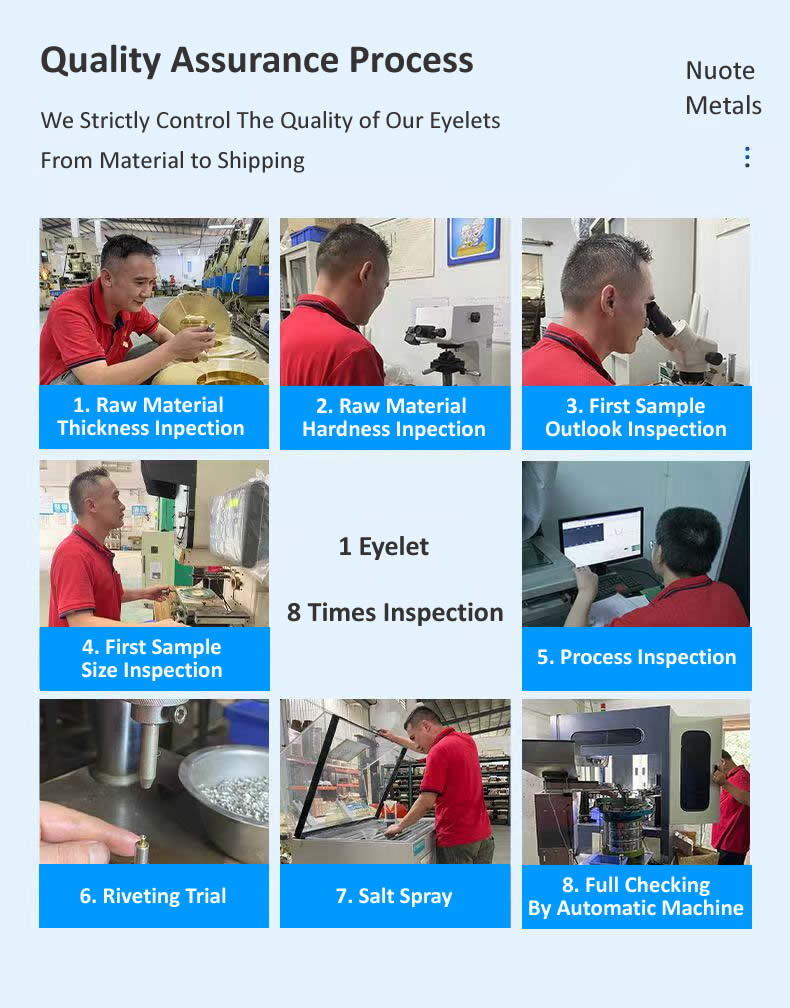

Eine Niete, acht Kontrollen – So stellen wir Qualität sicher

Wir verlassen uns nicht auf Zufallsstichproben. Jede Charge Rohrnieten durchläuft acht separate Qualitätstore, bevor sie unser Werk verlässt. Das Prinzip ist einfach: Früh messen, oft messen und niemals Annahmen treffen.

Prüfung des Rohmaterialdurchmessers– Der eingehende Rohrbestand wird mit einem Lasermikrometer gemessen. Durchmessertoleranz: ±0,02 mm. Jede Spule außerhalb dieses Bereichs wird aussortiert, bevor sie die Produktionshalle erreicht.

Prüfung der Rohmaterialhärte– Von jeder Rohrcharge wird eine Probe auf einem Rockwell-Härteprüfgerät getestet. Der akzeptable Bereich variiert je nach Material. Zu weich, und die Niete verformt sich beim Stanzen. Zu hart, und das Rohr kann beim Aufweiten reißen.

Prüfung des Aussehens des ersten Artikels– Nach der Werkzeugeinrichtung werden die ersten 10 Nieten einer Sichtprüfung unter Vergrößerung unterzogen. Wir suchen nach Rissen, unebenen Köpfen, Oberflächenspuren oder Graten. Jeder sichtbare Defekt stoppt die Presse.

Maßkontrolle des ersten Artikels– Die gleichen 10 Nieten werden auf einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Lauflänge und Wandstärke müssen vor Produktionsbeginn innerhalb der Zeichnungstoleranzen liegen.

In-Prozess-Kontrollen– Bei der Massenproduktion zieht der Bediener alle 500 Stück 5 Nieten. Die Abmessungen werden mit digitalen Messschiebern und Gut/Schlecht-Messgeräten überprüft. Jede Abweichung löst eine Werkzeuganpassung aus.

Testeinstellung (Probeabfackelung)– Alle 2.000 Teile setzen wir 3 Nieten in eine repräsentative Materialprobe (gleiche Dicke und Art wie Ihre Baugruppe). Der aufgeweitete Clinch wird auf Symmetrie, Dichtigkeit und rissfreie Ausbildung geprüft. Es werden keine losen oder gerissenen Nieten akzeptiert.

Salzsprühtest (falls erforderlich)– Für Außennieten oder plattierte Nieten senden wir Proben zur Salzsprühnebelprüfung nach ASTM B117 an unser Labor. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Ausgangskontrolle– Vor dem Verpacken durchläuft jede Niete eine optische Sortiermaschine. Kameras prüfen Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Lauflänge und Konzentrizität. Ausschussware wird automatisch ausgeworfen. Anschließend wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) zur manuellen Überprüfung gezogen.

Ein Rohrniet, der alle acht Schritte übersteht, ist bereit, unser Werk zu verlassen. Wir bewahren Aufzeichnungen über jede Kontrolle fünf Jahre lang auf.

Was unsere Kunden sagen – Echtes Feedback

Drei Fragen, die wir oft beantworten

F: „Was ist der Unterschied zwischen Rohrnieten und Rohrnieten – sind sie dasselbe?“

A: In vielen Zusammenhängen werden „Rohrnieten“ und „Rohrnieten“ synonym verwendet. Beide beziehen sich auf Hohlnieten aus Rohrmaterial. Es gibt jedoch einen technischen Unterschied: Einige Rohrnieten (DIN 7339) werden aus zu einem Rohr geformtem Bandmaterial hergestellt, während Rohrnieten (DIN 7340) aus echtem nahtlosem oder geschweißtem Rohrmaterial hergestellt werden. Bei Nuote Metals werden unsere Nieten aus echtem Rohrmaterial hergestellt – auf Länge geschnitten und bearbeitet – was ihnen eine gleichmäßige Wandstärke und einen einheitlichen Innendurchmesser verleiht.

F: „Können sie für elektrische Verbindungen verwendet werden?“

A: Ja – abhängig vom Material. Rohrnieten aus Messing bieten eine hervorragende elektrische und thermische Leitfähigkeit und eignen sich daher gut für Leiterplattenverbindungen, Erdungsgeräte und Kabelanschlüsse. Kupferrohrnieten bieten eine noch höhere Leitfähigkeit (100 % IACS) für anspruchsvolle elektrische Anwendungen. Rohrnieten aus Edelstahl und Kohlenstoffstahl werden aufgrund ihrer geringeren Leitfähigkeit nicht für elektrische Verbindungen empfohlen.

F: „Wo werden sie häufig verwendet und welche Materialien eignen sich am besten für die jeweilige Anwendung?“

A: Sie werden in einer Vielzahl von Branchen eingesetzt und die Materialauswahl hängt von der Anwendung ab:

Für das Stativgehäuse oben war Aluminium die richtige Wahl – es lieferte das leichte, klare Erscheinungsbild, das der Kunde brauchte, ohne Kompromisse bei der Festigkeit oder Haltbarkeit einzugehen.
