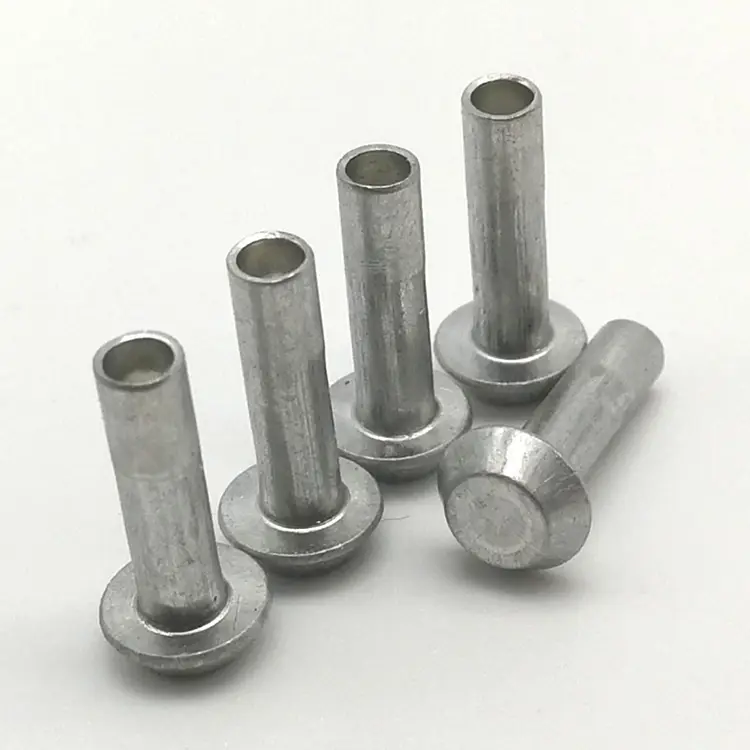

Universalkopf-Halbhohlnieten

Manchmal wissen Sie nicht genau, welchen Kopfstil Sie angeben sollen. Rund ist zu schmal. Flat ist zu niedrig. Fachwerk ist zu breit. Der Halbhohlniet mit Universalkopf ist der Mittelweg – breit genug, um ein Durchziehen in den meisten Materialien zu verhindern, niedrig genug, um ein Hängenbleiben zu vermeiden, und abgerundet genug, um professionell auszusehen. Und der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu Vollnieten um 70 %.

Wenn Sie sich nicht sicher sind, welchen Kopfstil Sie wählen sollen, ist der Universalkopf die sichere Wahl.

Universal vs. Other Heads – Wo der Mittelweg gewinnt

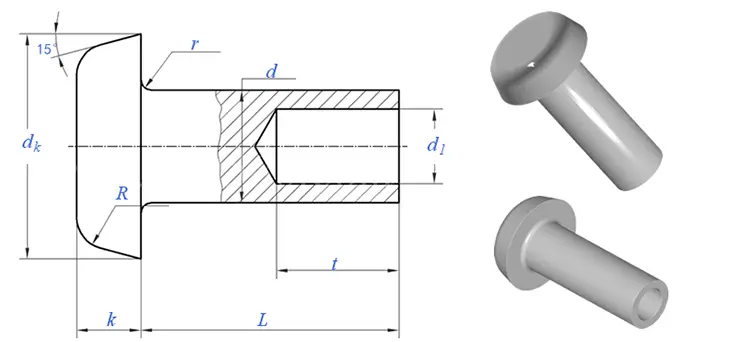

Der Universalkopf sitzt zwischen einem Rundkopf und einem Fachwerkkopf. Es ist breiter als rund, schmaler als ein Fachwerk und niedriger als rund, aber höher als flach.

Wählen Sie einen Universalkopf, wenn:Sie sind sich nicht sicher, welchen Kopfstil Sie wählen sollen – „Universal“ ist die sichere Standardeinstellung. Sie montieren gemischte Materialien (Metall + Kunststoff, Metall + Holz). Sie wünschen sich ein Gleichgewicht zwischen Tragfläche und Profil. Sie möchten eine Niete, die professionell aussieht, ohne Aufmerksamkeit zu erregen.

Halbröhrenförmig vs. massiv – Wo der Hohlraum gewinnt

Das halbröhrenförmige Design hat einen flachen Hohlraum am Schwanz (45–55 % der Lauflänge). Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen, um den Niet zu formen – dafür sind nur 25–30 % der Kraft eines Vollniets erforderlich.

Eine reale Anwendung – Montage von Torscharnieren für Wohngebäude

Ein Hardware-Hersteller produzierte eine Reihe von Türscharnieren und -riegeln für Privathaushalte. Die Torkomponenten bestanden aus pulverbeschichtetem Stahl mit Kunststofflagereinsätzen. Rundkopfnieten waren zu schmal – die Köpfe lösten sich nach mehrmaligem Gebrauch durch den pulverbeschichteten Stahl. Die Flachrundnieten waren zu breit – sie sahen bei einem Wohnprodukt klobig und industriell aus.

Wir lieferten Universalkopf-Halbrohrnieten aus verzinktem Stahl – 5,0 mm Schaft, 10,5 mm Kopfdurchmesser, 12,0 mm Zylinderlänge. Der Universalkopf bot die zusätzliche Auflagefläche, die erforderlich war, um ein Durchziehen zu verhindern, ohne sperrig auszusehen. Das glatte, abgerundete Profil passte zur Wohnästhetik. Der halbhohle Hohlraum hielt die Setzkraft niedrig und verhinderte eine Beschädigung der Kunststofflagereinsätze. Der Kunde testete 1.000 Nieten an 500 Torsätzen. Nach 10.000 Öffnungs-/Schließzyklen und Freibewitterungstests kein Durchziehen, kein Lösen. Mittlerweile bestellen sie Halbhohlniete mit Universalkopf in Losgrößen von 200.000 Stück pro Jahr.

Materialien und Oberflächen – unser Angebot

Nuote Metals stellt Halbrohrnieten mit Universalkopf in mehreren Materialfamilien her:

Standardausführungen:Verzinkt, vernickelt, passiviert, lackiert, antik, blank.

Der universelle Kopfunterschied – ausgewogen, vielseitig, zuverlässig

Der Universalkopf ist der vielseitigste Kopfstil, den wir herstellen. Es ist breit genug, um ein Durchziehen in gemischten Materialien zu verhindern, niedrig genug, um ein Hängenbleiben zu vermeiden, und glatt genug, um professionell auszusehen. Der durchgehende Radius von der Mitte bis zum Rand verteilt die Last gleichmäßig und reduziert die Spannungskonzentration. Die Auflagefläche bietet bei einem Schaftdurchmesser von 2,0–2,2× deutlich mehr Fläche als ein Rundkopf – ausreichend für die meisten Baugruppen aus gemischten Materialien.

Herstellungsprozess – Sehen Sie, wie wir Halbhohlnieten mit Universalkopf herstellen

Unser Kaltstauchverfahren wandelt Draht in einer kontinuierlichen Abfolge in fertige Universalkopf-Halbrohrnieten um.

Materialvorbereitung:Zertifizierter Draht wird auf den exakten Schaftdurchmesser (±0,02 mm) gezogen. Spektrometer überprüft Materialqualität. Material, das nicht den Spezifikationen entspricht, wird vor Produktionsbeginn aussortiert.

Kalte Überschrift:Der Draht wird in einen Kaltkopf mit mehreren Stationen eingespeist. In einem einzigen Arbeitsgang wird der Rohling quadriert, der Kopf mit dem glatten, abgerundeten Profil geformt und der halbhohle Hohlraum mit einer Tiefe von 45–55 % extrudiert. Polierte Hartmetallmatrizen verhindern Oberflächenmarkierungen.

Trimmen und Taumeln:Grate werden entfernt und Mikrograte werden eliminiert.

Plattieren oder Beschichten:Wird wie angegeben aufgetragen – Zink, Nickel, Passivierung, Lack oder Antik-Finish.

Endkontrolle:Durch die 100 % optische Sortierung werden Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Lauflänge und Hohlraumtiefe überprüft. AQL-Probe manuell verifiziert.

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

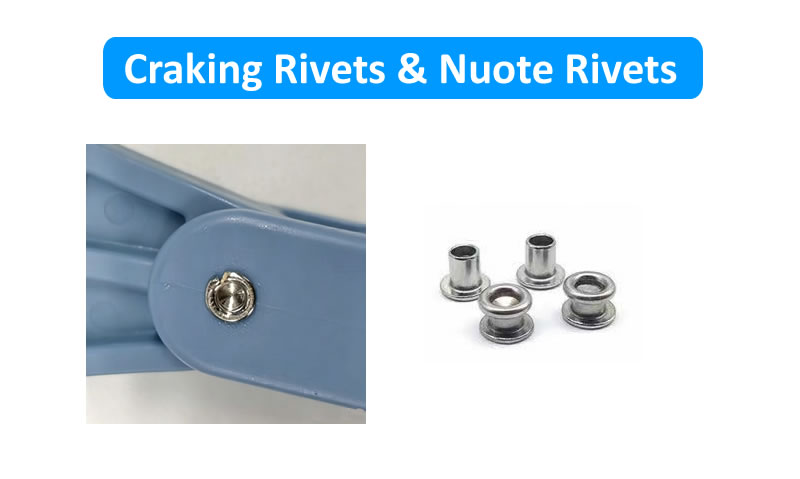

Warum Nieten beim Setzen reißen – gut vs. schlecht

Eine Niete, die beim Setzen reißt, ist ein Produktionsalbtraum. Es verschwendet Material, verlangsamt Ihre Produktionslinie und kann zu Ausfällen vor Ort führen. Hier erfahren Sie, was Risse verursacht – und wie unsere Nieten sie verhindern.

Die häufigste Ursache für Risse ist eine ungleichmäßige Hohlraumtiefe. Wenn der Hohlraum zu tief ist, ist die verbleibende Wand zu dünn, um den Rollvorgang zu unterstützen – sie reißt statt zu rollen. Wir kontrollieren die Hohlraumtiefe bei jeder Charge auf 45–55 % der Lauflänge. Wenn Sie Risse bemerken, senden Sie uns eine Probe. Wir messen die Hohlraumtiefe und diagnostizieren das Problem – kostenlos.

Unsere Prüfgeräte – So prüfen wir die Qualität

Wir verfügen über ein umfassendes Sortiment an kalibrierten Prüfgeräten, um jede Charge von Universalkopf-Halbrohrnieten zu überprüfen:

Lasermikrometer– Hochgeschwindigkeitsmessung des berührungslosen Schaftdurchmessers auf ±0,02 mm

Optischer Komparator (Profilprojektor)– Prüfung von Kopfdurchmesser, Kopfhöhe und Hohlraumtiefe

2,5D-Bildmesssystem– Vollständige Konturmessung und Konzentrizitätsprüfung

Rockwell-Härteprüfer– Überprüfung der Rohmaterialhärte

Spektrometer– Überprüfung der Materialzusammensetzung

Salzsprühtestkammer– Korrosionsbeständigkeitsprüfung (ASTM B117), falls erforderlich

RFA-Dickenmessgerät– Überprüfung der Beschichtungsdicke

Alle Geräte werden jährlich von akkreditierten Drittlabors kalibriert. Die Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Wann sollte ich mich für einen Universalkopf gegenüber einem Rundkopf entscheiden?“

A: Der Universalkopf ist breiter (2,0–2,2× Schaftdurchmesser gegenüber 1,6–1,8×) und etwas niedriger als ein runder Kopf. Es hat auch ein kontinuierlicheres, abgerundetes Profil – weniger ausgeprägte Kuppel. Der optische Unterschied ist subtil, aber der funktionale Unterschied ist real: Der Universalkopf bietet mehr Auflagefläche, um ein Durchziehen bei gemischten Materialien zu verhindern. Für Metall-auf-Metall-Verbindungen mit engen Löchern ist der Rundkopf immer noch die bessere Wahl. Für gemischte Materialien – Stahl zu Kunststoff, Stahl zu Holz, Stahl zu Verbundwerkstoffen – ist der Universalkopf die sicherere Wahl. Im Torbeschlagkasten oben, runder Kopf durchgezogen; Universalkopf gehalten.

F: „Können Universalkopf-Halbrohrnieten im Freien verwendet werden?“

A: Ja, mit dem richtigen Material und der richtigen Verarbeitung. Für Außenanwendungen empfehlen wir Edelstahl (304 oder 316) mit passivierter Oberfläche für dauerhafte Korrosionsbeständigkeit. 304 reicht für allgemeine Außeneinsätze (Regen, Feuchtigkeit) aus. 316 wird für Küsten- oder Salznebelumgebungen empfohlen. Wenn Sie mit einem knapperen Budget arbeiten, bietet verzinkter Stahl mit gelber Chromatierung 96 Stunden Salzsprühnebelbeständigkeit – geeignet für den geschützten Einsatz im Freien. Im Fall der Torbeschläge oben entschied sich der Kunde für verzinkten Stahl, da die Tore geschützt waren (unter einer Veranda) und die Kosteneinsparungen erheblich waren.
