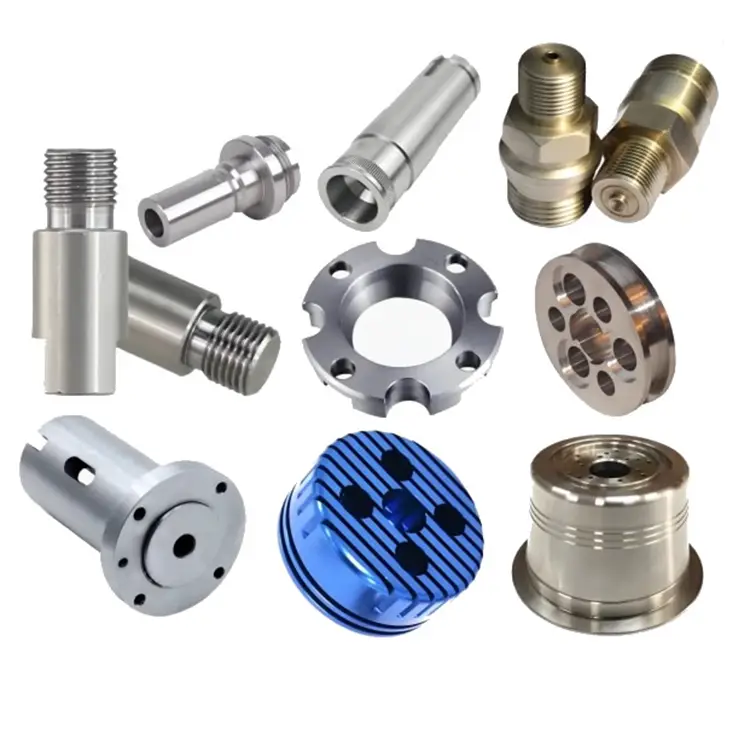

CNC-bearbeitete Teile

Wenn ein gestanztes Teil die Toleranz nicht einhalten kann, wenn ein Gussteil die Oberflächengüte nicht erreichen kann oder wenn die Geometrie für einen anderen Prozess zu komplex ist – dann geben Ingenieure dies vorCNC-bearbeitete Teile.

Im Gegensatz zum Stanzen oder Gießen wird bei der CNC-Bearbeitung Material entfernt, anstatt es zu formen. Dieser subtraktive Prozess ermöglicht Geometrien, die mit anderen Fertigungsmethoden einfach unmöglich sind: Hinterschnitte, Gewindelöcher, tiefe Hohlräume, Ecken mit engen Radien und Merkmale, die im Mikrometerbereich zueinander positioniert werden müssen.

Bei Nuote Metals betreiben wir eine Flotte von CNC-Bearbeitungszentren – darunter 3-Achsen-, 4-Achsen- und 5-Achsen-Fräsmaschinen sowie CNC-Drehmaschinen für Dreharbeiten. Wir produzieren CNC-bearbeitete Teile für Branchen, in denen Präzision nicht verhandelbar ist: Luft- und Raumfahrt, medizinische Geräte, Automobilindustrie, Robotik und industrielle Automatisierung.

CNC-Bearbeitung im Vergleich zu anderen Fertigungsverfahren – Wann sollte man sich für die Bearbeitung entscheiden?

Nicht jedes Teil sollte bearbeitet werden. Aber wenn Präzision, Komplexität oder Materialeigenschaften es erfordern, ist die CNC-Bearbeitung die einzige Wahl.

Wählen Sie CNC-Bearbeitung, wenn:

• Ihre Toleranzen liegen unter ±0,05 mm
• Ihr Teil weist Hinterschneidungen, Gewinde oder tiefe Hohlräume auf
• Sie benötigen eine bestimmte Oberflächenbeschaffenheit
• Ihr Material ist schwer zu formen oder zu gießen
• Ihr Volumen liegt unter 10.000 Stück pro Jahr

Unsere CNC-Bearbeitungsmöglichkeiten – Ausrüstung, Materialien und Toleranzen

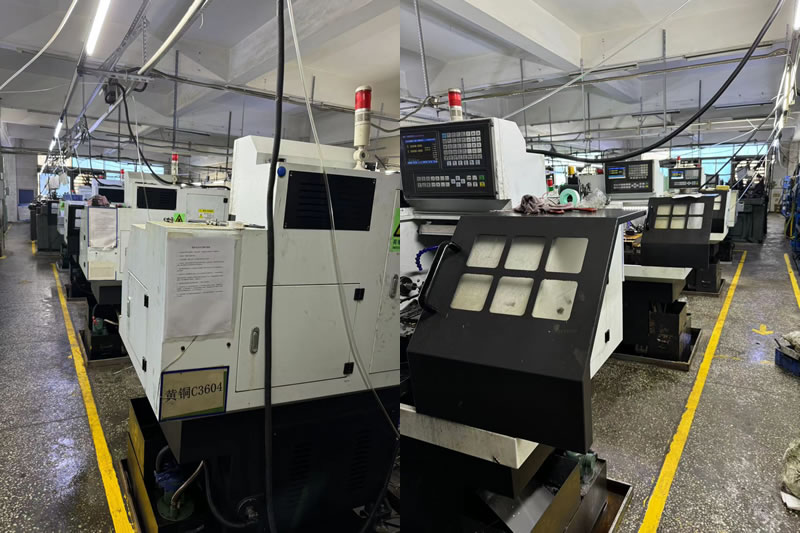

Maschinenkapazität

Wir betreiben eine umfassende CNC-Maschinenwerkstatt mit Funktionen für mehrere Achsen und Prozesse:

Materielle Fähigkeiten

Maßtoleranzen

Bei allen Bearbeitungsprozessen halten wir enge Toleranzen ein. Standardtoleranzen sind konservativ – auf Anfrage können wir oft engere Toleranzen einhalten.

Eine reale Anwendung – Komponente für chirurgische Instrumente

Ein Hersteller medizinischer Geräte benötigte eine Präzisionskomponente für ein chirurgisches Klammergerät – ein komplexes Teil mit einem kanülierten (hohlen) Schaft, mehreren Hinterschnitten, einer Gewindespitze und einer hochglanzpolierten Oberfläche. Das Teil musste aus Edelstahl 17-4 PH gefertigt sein und bei kritischen Merkmalen Toleranzen von ±0,01 mm einhalten. Die Jahresmenge lag bei 5.000 Stück – zu gering für Feinguss, zu komplex für Stanzen.

Wir empfehlen CNC-Langdrehen mit angetriebenen Werkzeugen für sekundäre Fräsvorgänge. Das Teil wurde in einer einzigen Aufspannung hergestellt, wodurch die Toleranzstapelung mehrerer Arbeitsgänge entfällt. Die Gewindespitze wurde nach der Bearbeitung gerollt, um die Ermüdungsfestigkeit zu verbessern. Der Kunde erhielt die ersten Artikel innerhalb von 15 Werktagen. Nach der Validierung haben wir 5.000 Teile mit nulldimensionalem Ausschuss produziert. Mittlerweile hat der Kunde seine Produktpalette erweitert und wir fertigen nun Komponenten für drei weitere chirurgische Instrumente.

Wo sie verwendet werden

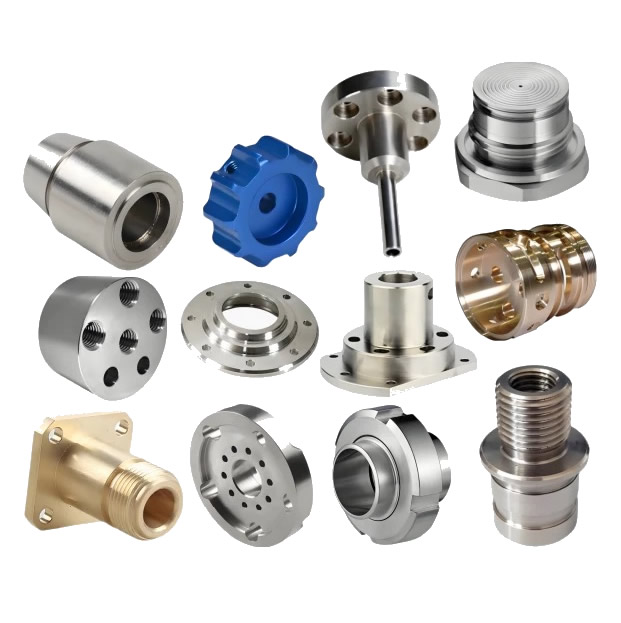

CNC-bearbeitete Teile sind in nahezu jeder modernen Industrie unverzichtbar:

• Luft- und Raumfahrt – Strukturkomponenten, Triebwerksteile, Fahrwerkskomponenten, Satellitenhalterungen, hydraulische Armaturen
• Medizinische Geräte – Chirurgische Instrumente, Gehäuse für implantierbare Geräte, orthopädische Komponenten, Teile für Diagnosegeräte
• Automobil – Motorkomponenten, Getriebeteile, Aufhängungskomponenten, Sensorgehäuse, Prototypenteile
• Robotik und Automatisierung – Roboterarme, Endeffektoren, Getriebe, kundenspezifische Aktoren, Sensorhalterungen
• Elektronik – Gehäuse, Kühlkörper, Steckergehäuse, Abschirmkomponenten, Prüfvorrichtungen
• Industrieausrüstung – Pumpenkomponenten, Ventilkörper, Verteilerblöcke, Getriebegehäuse, Werkzeugmaschinenteile
• Öl und Gas – Bohrlochwerkzeuge, Ventilkomponenten, Dichtungen, Anschlüsse, kundenspezifische Armaturen
• Verteidigung – Schusswaffenkomponenten, optische Halterungen, Fahrzeugteile, Gehäuse für Kommunikationsgeräte

Wie wir CNC-bearbeitete Teile herstellen – von der Zeichnung bis zur Lieferung

Schritt 1: Designprüfung und DFM-Analyse

Sie stellen eine 2D-Zeichnung oder ein 3D-Modell (STEP, IGES oder SolidWorks) bereit. Unsere Ingenieure prüfen das Design auf Herstellbarkeit und prüfen dabei die Zugänglichkeit der Merkmale, die Werkzeuganforderungen, die Materialauswahl und die Machbarkeit der Toleranzen. Wir geben DFM-Feedback innerhalb von 2–3 Werktagen und schlagen oft kostenreduzierende Designänderungen vor.

Schritt 2: Programmierung und Montage

Unsere Programmierer entwickeln die CNC-Werkzeugwege mithilfe einer CAM-Software. Bei komplexen Teilen simulieren wir den Bearbeitungsprozess, um Werkzeugwege zu überprüfen und mögliche Kollisionen zu erkennen. Kundenspezifische Vorrichtungen werden entwickelt und hergestellt, um Ihre Teile während der Bearbeitung sicher zu halten.

Schritt 3: Materialbeschaffung und -vorbereitung

Wir beziehen zertifizierte Materialien von zugelassenen Mühlen. Das Rohmaterial wird auf Maß geschnitten und bei Bedarf vor der Bearbeitung entspannt oder vorgewärmt.

Schritt 4: CNC-Bearbeitung

Die Teilefertigung erfolgt auf unseren CNC-Fräs- und Drehzentren. Bei kritischen Merkmalen verwenden wir In-Prozess-Messungen, um Abmessungen zu überprüfen und Werkzeugversätze automatisch anzupassen – so erkennen wir Abweichungen, bevor sie zu Ausschuss führen.

Schritt 5: Sekundäroperationen

Wir bieten ein umfassendes Spektrum an Sekundärdienstleistungen an: Wärmebehandlung, Oberflächenveredelung (Eloxieren, Galvanisieren, Passivieren, Pulverbeschichten), Schweißen, Montage und Sonderverfahren (EDM, Drahterodieren, Schleifen) über zertifizierte Partner.

Schritt 6: Inspektion und Qualitätskontrolle

Jedes Teil wird gemäß Ihren Zeichnungsanforderungen geprüft. Wir stellen vollständige Maßkontrollberichte, Materialzertifikate und bei Bedarf Erstmusterinspektionsberichte (FAI) gemäß AS9102 oder Kundenspezifikationen zur Verfügung.

Schritt 7: Verpackung und Versand

Die Teile werden verpackt, um Schäden während des Transports zu vermeiden – je nach Bedarf einzeln verpackt, geschichtet oder individuell befestigt. Wir versenden per Luft- oder Seeweg, mit vollständiger Sendungsverfolgung und Dokumentation.

Qualitätssicherung – Was wir prüfen, warum es wichtig ist

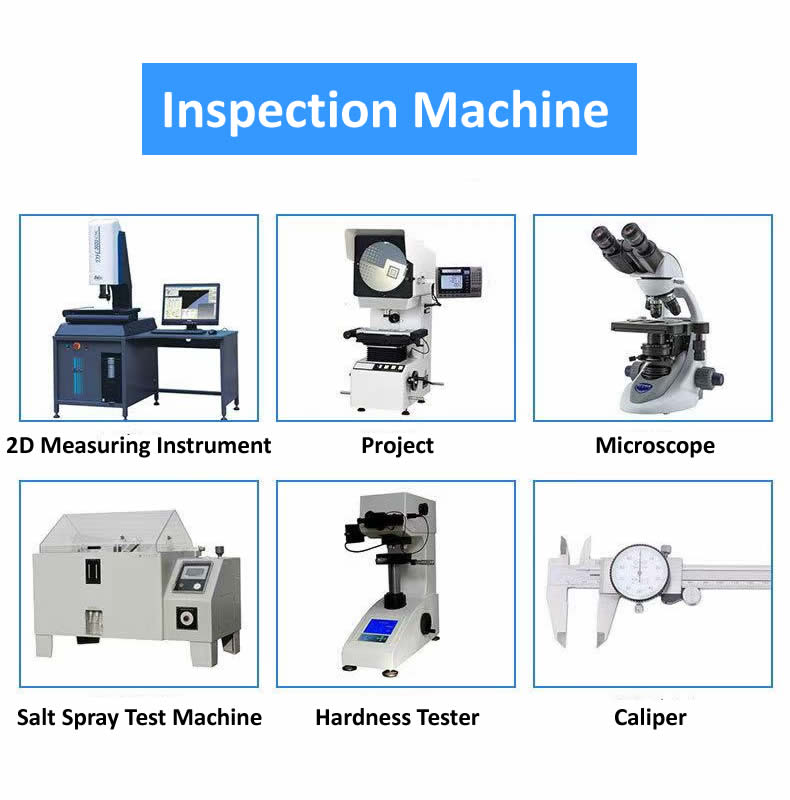

Unsere Inspektionsausrüstung:

• Koordinatenmessgerät (KMG)– Vollständige 3D-Maßüberprüfung
• Profilprojektor (optischer Komparator)– Kontur- und Gewindeprüfung
• Oberflächenrauheitstester– Überprüfung der Oberflächenbeschaffenheit
• Rockwell-Härteprüfer– Überprüfung der Wärmebehandlung
• Lasermikrometer– Hochgeschwindigkeits- und berührungslose Durchmessermessung
• Spektrometer– Überprüfung der Materialzusammensetzung
• Gewindelehren– GO/NO-GO-Thread-Überprüfung

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Inspektionsaufzeichnungen werden zehn Jahre lang aufbewahrt – wichtig für die Rückverfolgbarkeit in den Bereichen Medizin, Luft- und Raumfahrt und Verteidigung.

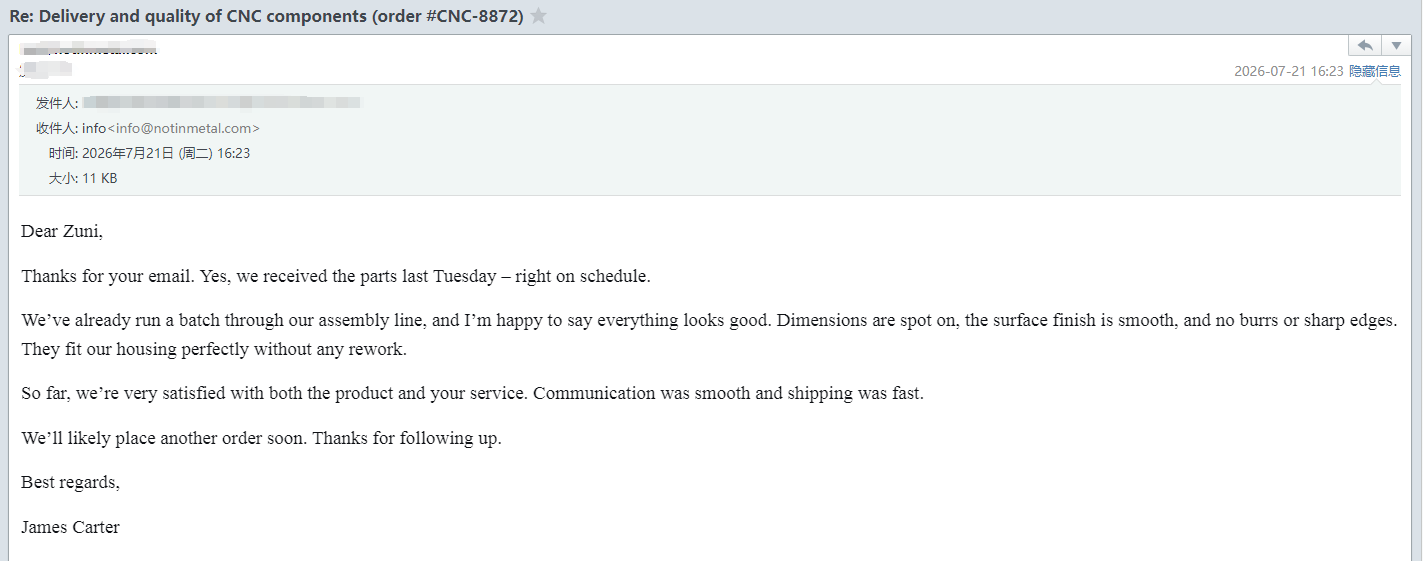

Was unsere Kunden sagen – Echtes Feedback

Ihre Bestellung – was wir Ihnen senden

Wenn Ihre CNC-bearbeiteten Teile eintreffen, erhalten Sie eine vollständige Aufzeichnung darüber, was produziert wurde und wie es überprüft wurde.

Was Sie in der Box finden:

• Teile in Schutzverpackung– Beschriftet mit Teilenummer, Chargennummer und Menge
• Materialzertifikat– Chemische Zusammensetzung und mechanische Eigenschaften der Originalmühle
• Maßkontrollbericht– Tatsächliche Messungen aus der Produktionscharge
• KMG-Inspektionsbericht– Für kritische Abmessungen (falls erforderlich)
• Erstmusterinspektionsbericht (FAI).– Vollständige Maßüberprüfung gemäß AS9102 oder Kundenformat (für Neuteile)
• Spezielle Prozesszertifikate– Wärmebehandlung, Galvanisierung, Eloxierung oder andere sekundäre Prozesse (falls zutreffend)
• Konformitätsbescheinigung– Von unserem QS-Manager unterzeichnet, Chargenrückverfolgbar

Zertifiziert nach:ISO 9001:2015. Konformität mit AS9100 (Luft- und Raumfahrt) und ISO 13485 (Medizin) auf Anfrage erhältlich. RoHS- und REACH-Erklärungen liegen vor.

Drei Fragen, die wir oft beantworten

F: „Was ist die typische Vorlaufzeit für CNC-bearbeitete Teile?“

A: Die Lieferzeiten hängen von der Komplexität und Menge der Teile ab. Bei einfachen Teilen können wir erste Artikel innerhalb von 7–10 Werktagen liefern. Komplexe Teile, die eine 5-Achsen-Bearbeitung oder spezielle Materialien erfordern, können 15–20 Werktage dauern. Die Produktionsvorlaufzeiten für Bestellungen von 100–1.000 Stück liegen in der Regel zwischen 10 und 15 Werktagen nach Genehmigung des ersten Artikels. Wir bieten beschleunigte Dienstleistungen für dringende Anforderungen an.

F: „Was ist die Mindestbestellmenge (MOQ) für CNC-bearbeitete Teile?“

A: Im Gegensatz zum Stanzen erfordert die CNC-Bearbeitung keine teuren Werkzeuge – unsere Mindestbestellmenge beträgt nur 1 Stück für Prototypen. Für Produktionsaufträge empfehlen wir in der Regel Mengen von 50–500 Stück, um die Rüstkosten zu optimieren, wir können jedoch jede beliebige Menge berücksichtigen. Gerne produzieren wir Prototypenmengen zum Testen und zur Validierung, bevor wir uns auf größere Produktionsläufe festlegen.

F: „Welche Informationen benötigen Sie, um ein Angebot abzugeben?“

A: Um ein genaues Angebot zu erstellen, benötigen wir:

• Eine 2D-Zeichnung (PDF) oder ein 3D-Modell (STEP, IGES oder SolidWorks) mit Abmessungen und Toleranzen
• Materialspezifikation (Qualität und Zustand)
• Benötigte Menge (Prototyp oder Produktion)
• Anforderungen an die Oberflächenbeschaffenheit oder Beschichtung
• Eventuelle besondere Anforderungen (Wärmebehandlung, Zertifizierung, Verpackung)

Mit diesen Informationen erstellen wir innerhalb von 24 Stunden ein Budgetangebot und innerhalb von 3–5 Werktagen ein verbindliches Angebot. Wir bieten auch eine kostenlose DFM-Analyse an – wir überprüfen Ihr Design und schlagen Verbesserungen vor, bevor mit der Bearbeitung begonnen wird.

Nuote Metals – Dongguan, China. ISO 9001:2015 zertifiziert. Kostenlose DFM-Rezension und Muster verfügbar. Kontaktieren Sie uns mit Ihrer Zeichnung – wir werden Ihnen innerhalb von 24 Stunden mit Werkzeugkosten, Stückpreis und Lieferzeit antworten.
