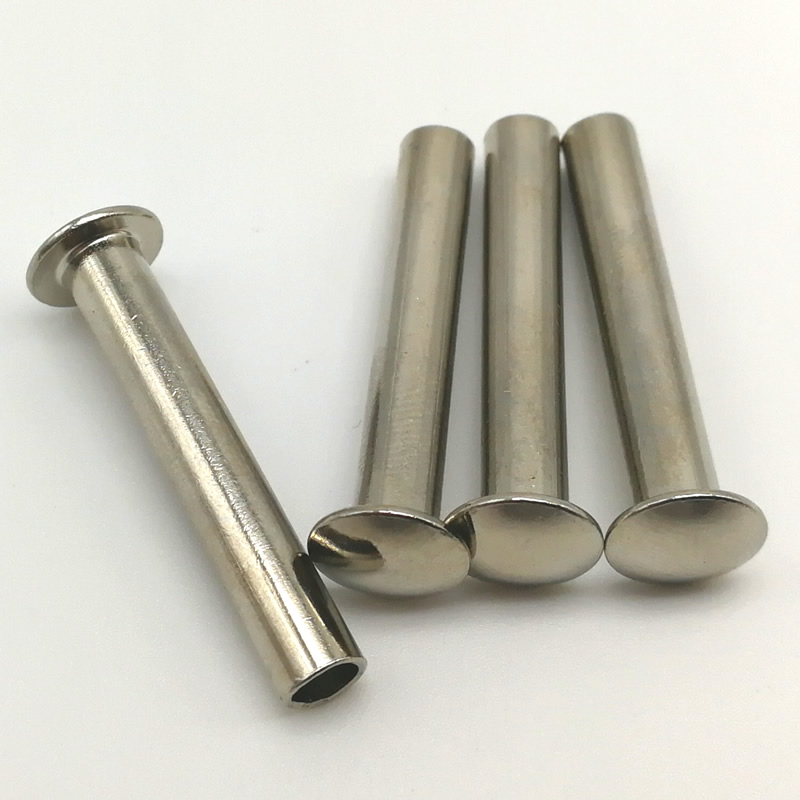

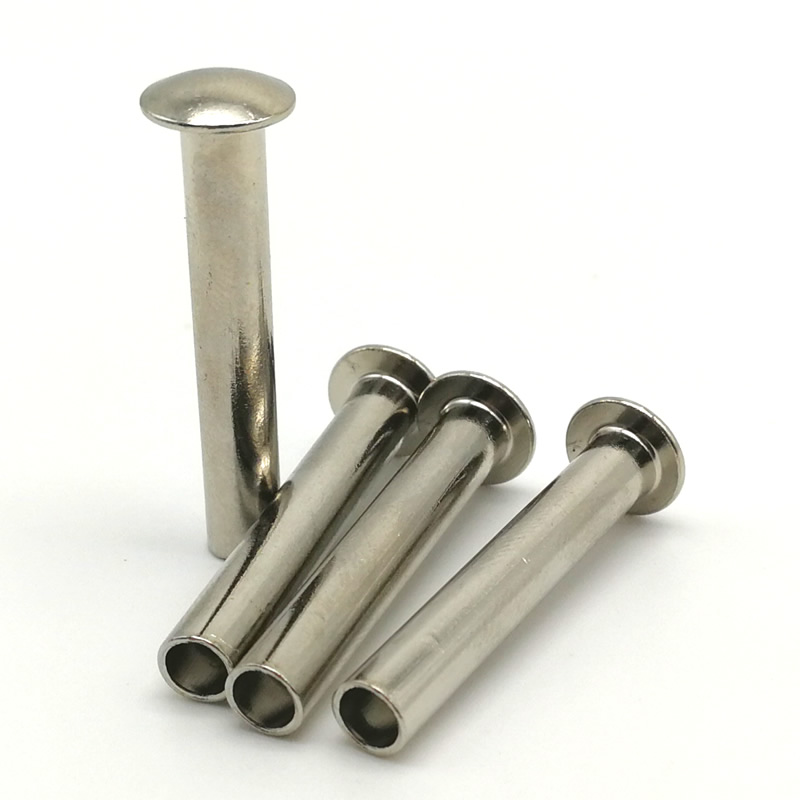

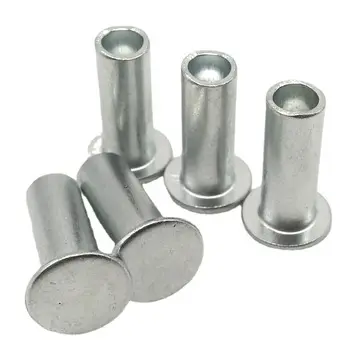

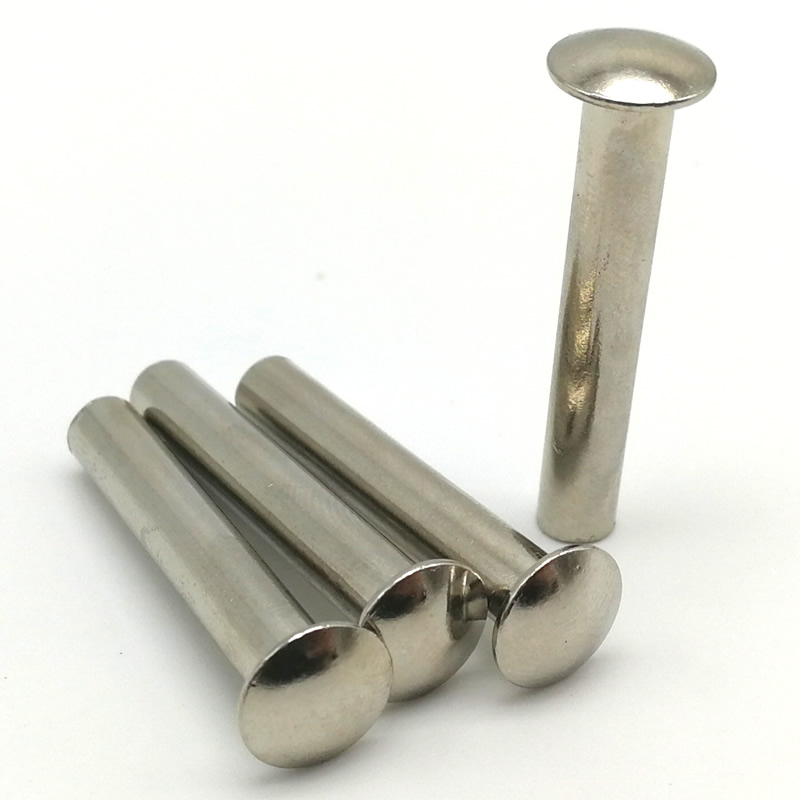

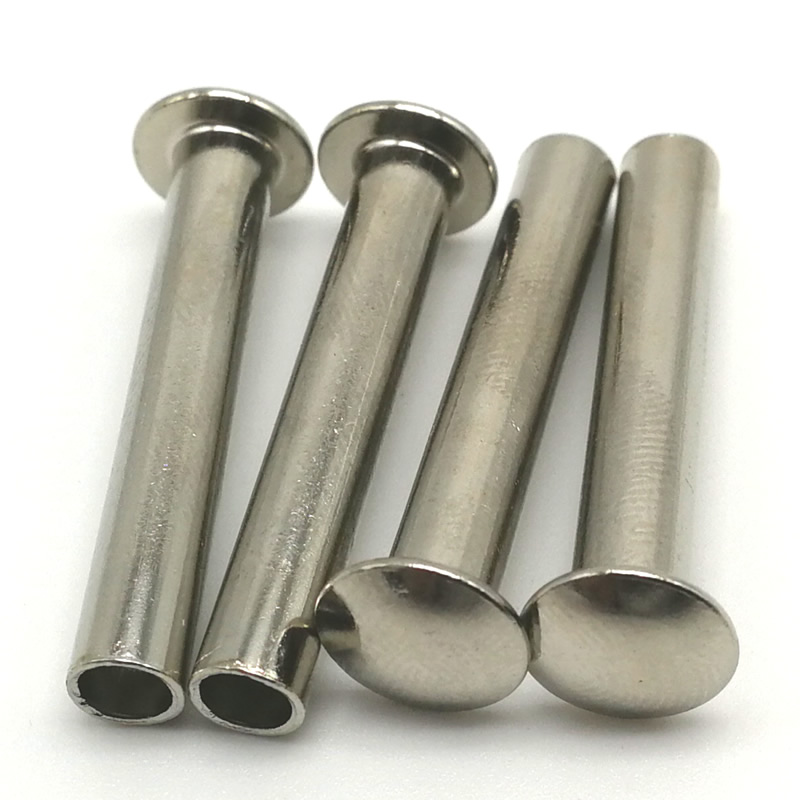

Halbrohrnieten aus Stahl

Wenn Ihr Fließband Geschwindigkeit braucht, die Verbindung aber trotzdem halten muss, ist dieHalbrohrniet aus Stahlbietet einen klaren Vorteil. Im Gegensatz zu einem Vollniet, der viel Kraft und schweres Gerät erfordert, reduziert die halbrohrförmige Konstruktion – am Ende teilweise hohl – die Setzkraft um etwa 70 %, während der Großteil der Scherfestigkeit erhalten bleibt. Das Ergebnis ist ein Befestigungselement, das sich schnell installieren lässt, mit leichteren Werkzeugen funktioniert und dennoch eine dauerhafte, zuverlässige Verbindung liefert.

Nuote Metals kaltköpfige Stahl-Halbrohrnieten aus kohlenstoffarmem Stahl (1008, Q195) mit optionaler Verzinkung oder schwarzer Oxidoberfläche. Dieser Leitfaden behandelt unsere technischen Spezifikationen, den Kaltstauchprozess, unseren Qualitätskontroll-Workflow und ein reales Beispiel aus der Hardware-Industrie.

Verschiedene Nietenmaterialien, die wir herstellen

Wir stellen Nieten aus verschiedenen Materialien her, z. B. Messingnieten, Stahlnieten, Edelstahlnieten, Aluminiumnieten und Kupfernieten.

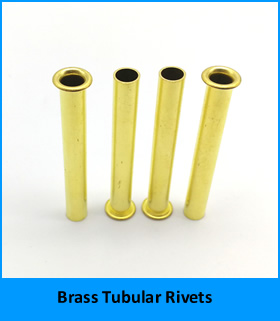

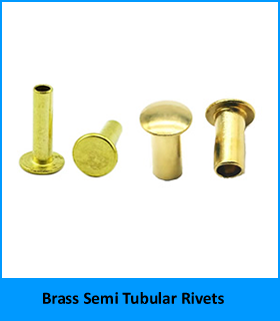

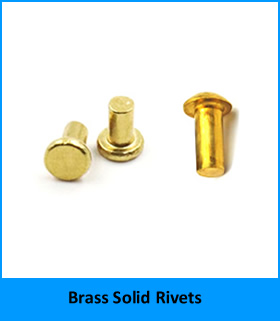

1. Messingnieten, einschließlich Messing-Vollnieten, Messing-Halbrohrnieten, Messing-Rohrnieten.

Klicken  um mehr über unsere Messingnieten zu erfahren.

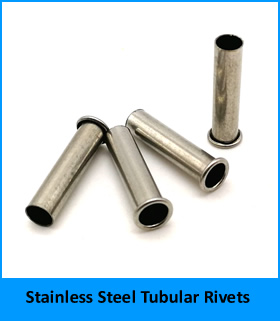

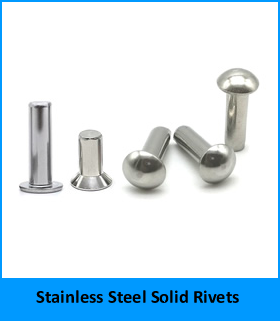

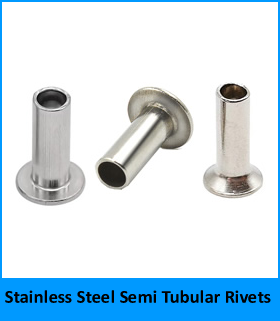

2. Edelstahlnieten, einschließlich Vollnieten aus Edelstahl, Halbrohrnieten aus Edelstahl und Rohrnieten aus Edelstahl.

Möchten Sie mehr über unsere Edelstahlnieten erfahren? einfach klicken

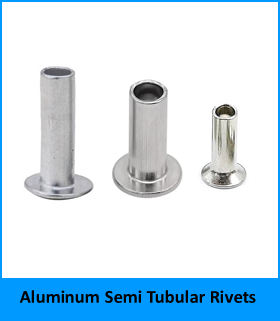

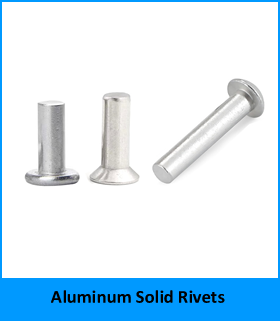

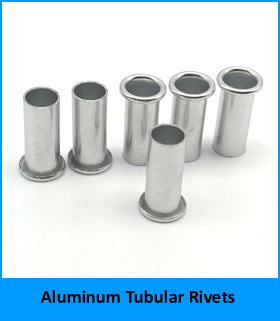

3.Aluminiumnieten, einschließlich Aluminium-Vollnieten, Aluminium-Halbhohlnieten, Aluminium-Rohrnieten.

Wenn Sie mehr über unsere Aluminiumnieten erfahren möchten, klicken Sie bitte

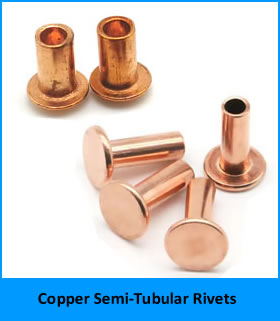

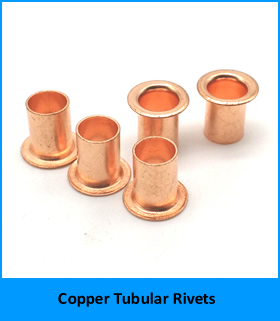

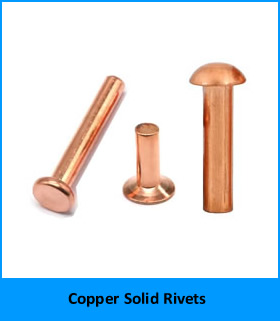

4. Kupfernieten, einschließlich Kupfer-Vollnieten, Kupfer-Halbrohrnieten, Kupfer-Rohrnieten.

Klicken  um weitere Informationen zu unseren Kupfernieten zu erhalten.

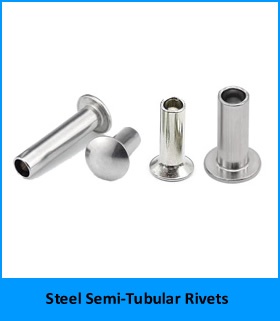

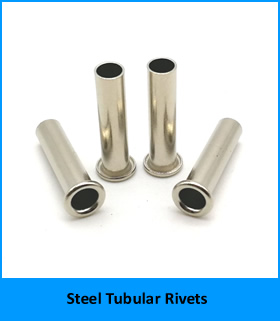

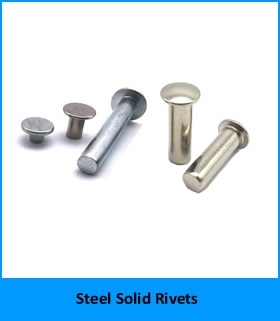

5. Stahlnieten, einschließlich Stahlvollnieten, Stahlhalbrohrnieten, Stahlrohrnieten.

Wenn Sie weitere Informationen zu unseren Stahlnieten erhalten möchten, klicken Sie bitte

Was macht einen Halbrohrniet anders?

Das charakteristische Merkmal eines Halbrohrniets ist der flache Hohlraum am hinteren Ende – typischerweise 45–55 % der Zylinderlänge. Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen und bildet den Clinch. Dies unterscheidet sich grundlegend von einer Vollniet, bei der sich der gesamte Schaft verformen muss.

Für die meisten Industrie-, Möbel-, Automobil- und Eisenwarenanwendungen bietet der Halbhohlniet mehr als genug Festigkeit und sorgt gleichzeitig für eine effiziente Produktion.

Technische Spezifikationen – Standardgrößen und Materialien

Wir produzierenHalbrohrnieten aus Stahlin verschiedenen Kopfformen und einer großen Auswahl an Abmessungen. Nachfolgend finden Sie unsere am häufigsten vorrätigen Größen.

Materialqualitäten

Standardabmessungen (Rundkopf, Stahl)

Toleranzen: Schaft ±0,05 mm, Kopfdurchmesser ±0,15 mm, Länge ±0,15 mm.

Kopfformen verfügbar

Mechanische Daten (5 mm Stahl, eingelegt in 2 mm Stahlblech)

Wie wir Halbrohrnieten aus Stahl kaltstauchen

Beim Kaltstauchen wird Metall bei Raumtemperatur mithilfe von Hochgeschwindigkeitspressen und Präzisionswerkzeugen umgeformt. Für Halbrohrnieten aus Stahl verwenden wir einen Mehrstationen-Kaltstanzer, der mehrere Arbeitsgänge in einer einzigen kontinuierlichen Abfolge ausführt.

• Drahtziehen– Einlaufender Stahldraht wird auf den exakten Schaftdurchmesser gezogen.
• Abgeschnitten– Der Draht wird für jede Niete auf die exakte Rohlingslänge zugeschnitten.
• Erster Schlag (Quadrieren)– Der Rohling liegt zentriert und rechtwinklig in der Matrize.
• Zweiter Schlag (Kopf)– Eine Hartmetallmatrize formt den Kopf (rund, flach, universal oder oval).
• Dritter Schlag (Hohlraumextrusion)– Ein Schlag erzeugt den halbhohlen Hohlraum am Heck (45–55 % der Lauflänge).
• Trimmen– Eventuelle Grate am Kopfrand werden entfernt.
• Taumelnd– Mikrograte werden entfernt und die Oberfläche wird für die Beschichtung vorbereitet.
• Plattieren oder Beschichten– Verzinkung oder Brünierung wird nach Vorgabe aufgetragen.

Kaltstauchen verfestigt den Stahl und erhöht die Oberflächenhärte ohne zusätzliche Wärmebehandlung um 15–20 %. Unsere Hartmetallmatrizen sind auf Ra 0,1 µm poliert, um eine gleichmäßige Kopfbildung und eine gleichmäßige Hohlraumtiefe zu gewährleisten.

Weitere Einzelheiten finden Sie im folgenden Video

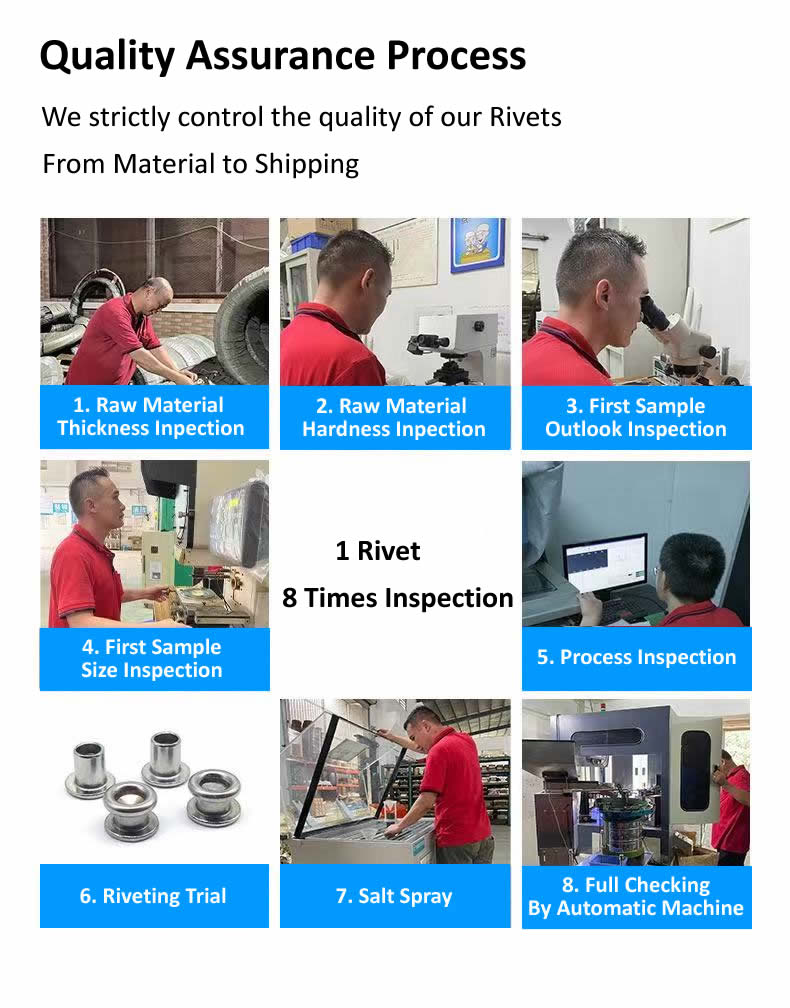

Unser Qualitätskontrollprozess – vom Rohmaterial bis zu Ihrer Produktionslinie

Wir verlassen uns nicht allein auf Zufallsstichproben. Jede Charge von Halbrohrnieten aus Stahl unterliegt einem mehrschichtigen Inspektionssystem, das Probleme erkennt, bevor sie zu Problemen werden.

Phase des Materialeingangs

Jede Stahldrahtspule wird auf Durchmesser (Lasermikrometer, ±0,02 mm) und Härte (Rockwell-Tester) überprüft. Wir lehnen jede Spule ab, die vom angegebenen Bereich abweicht.

Setup- und First-Off-Phase

Wenn das Werkzeug installiert ist, werden die ersten 10 Nieten unter 20-facher Vergrößerung auf Oberflächenfehler untersucht und dann mit einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaft, Länge und Hohlraumtiefe müssen vor Produktionsbeginn mit der Zeichnung übereinstimmen.

Während der Produktionsphase

Die Bediener ziehen alle 500 Teile 5 Nieten. Sie überprüfen kritische Abmessungen mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe. Jede Abweichung außerhalb der Toleranz löst einen sofortigen Stopp der Presse und eine Werkzeuganpassung aus.

Clinch-Verifizierungsphase

Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials (gleiche Dicke und Zusammensetzung). Der gerollte Clinch wird auf Symmetrie, Dichtheit und rissfreie Ausbildung geprüft.

Korrosionsprüfung (falls zutreffend)

Bei plattierten Nieten werden Proben gemäß ASTM B117 in unsere Salzsprühkammer gegeben. Verzinkung: mindestens 48–96 Stunden. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Sortierstufe

Jeder einzelne Niet durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Teile mit falschem Kopfdurchmesser, Kopfhöhe, Schaft oder Hohlraumtiefe werden abgelehnt. Nach dem Sortieren wird eine zufällige AQL-Probe (Stufe II, 1,0) manuell mit einem Profilprojektor und Mikrometern überprüft.

Alle Inspektionsaufzeichnungen – einschließlich Messprotokolle, Testeinstellungsfotos und Salzsprühnebelberichte – werden fünf Jahre lang aufbewahrt und liegen jeder Lieferung bei.

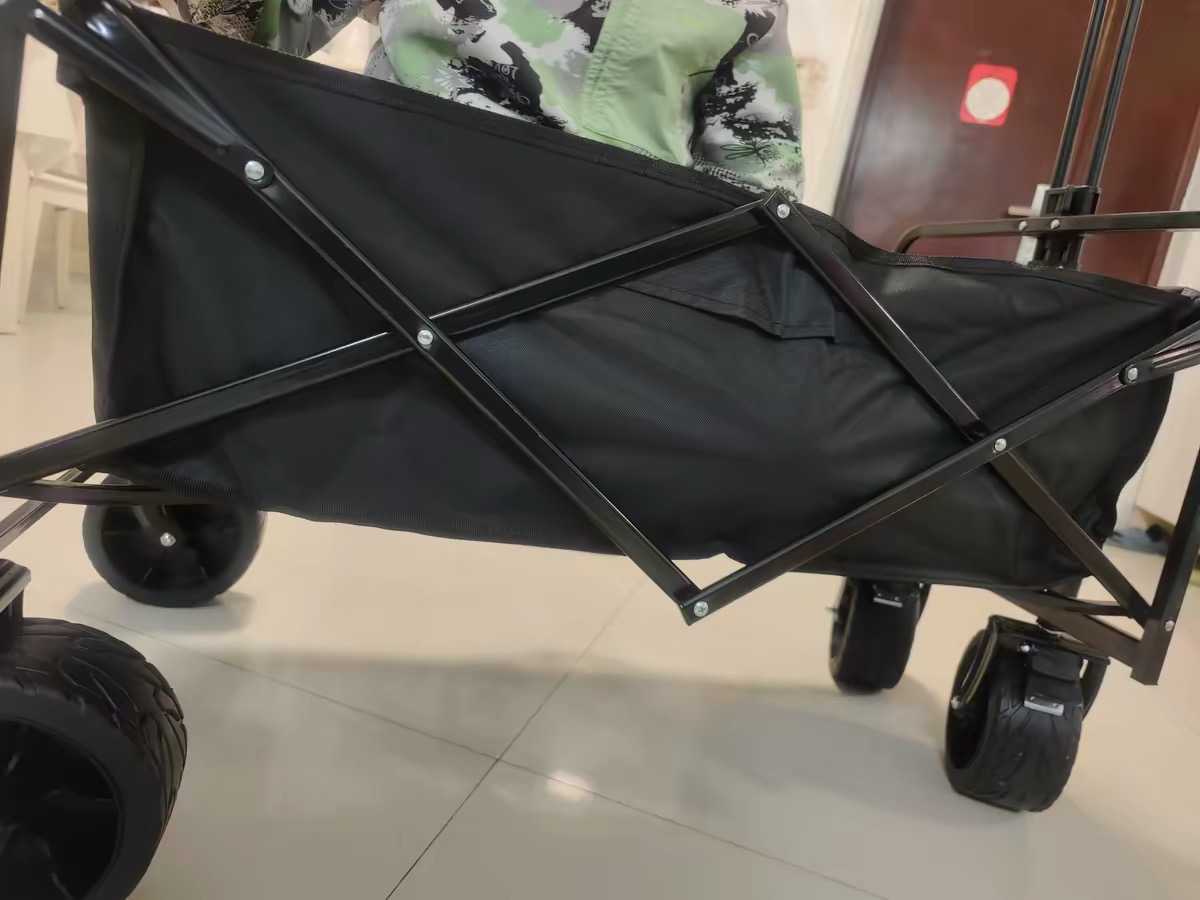

Ein echtes Kundenbeispiel – Radhalterung für Gartenwagen

Dies ist eine von vielen Anwendungen für Halbrohrnieten aus Stahl. Wir fügen es ein, um den tatsächlichen Produktionseinsatz zu zeigen, nicht um eine Einschränkung anzudeuten.

Ein Hersteller von Hochleistungs-Gartenwagen musste die Radhalterungen am Stahlrahmen befestigen. Die ursprünglichen Vollnieten erforderten eine Setzkraft von 3,5 Tonnen, wodurch sich die Halterung bei der Montage gelegentlich verformte. Der Kunde wünschte außerdem eine rostbeständige Oberfläche für den Außenbereich.

Nuote Metals lieferte Halbrohrnieten aus Stahl – 6-mm-Schaft, 10-mm-Rundkopf, 15-mm-Zylinderlänge, gelb verzinkt. Der halbhohle Hohlraum reduzierte die Setzkraft auf 1,6 Tonnen und verhinderte Verformungen. Die gelbe Verzinkung sorgte für 96 Stunden Salzsprühnebelbeständigkeit. Der Kunde testete 500 Nieten an 250 Wagen. Nach 5.000 Rollzyklen mit 100 kg Belastung keine Lockerung oder Rostbildung. Mittlerweile bestellen sie Halbrohrniete aus Stahl in Losgrößen von 30.000–50.000 Stück.

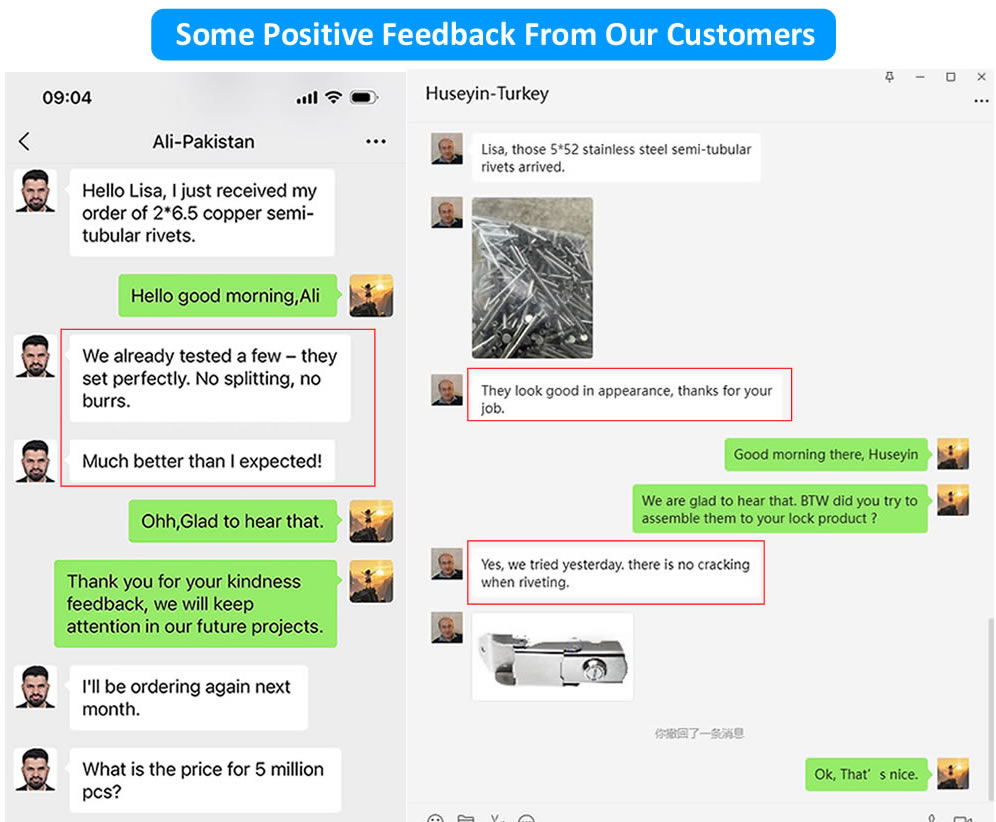

Was unsere Kunden sagen – Echtes Feedback

Was wir in jeder Sendung liefern

Zu jeder Bestellung von Halbrohrnieten aus Stahl gehört ein komplettes Dokumentationspaket:

• Mühlenprüfzertifikat– Chemische Zusammensetzung und Zugeigenschaften vom ursprünglichen Spulenlieferanten.
• Erster Maßbericht– Tatsächliche Messwerte von 10 Nieten ab Produktionsbeginn.
• In-Process-Protokoll– Zusammenfassung aller während des Laufs durchgeführten Maßprüfungen.
• Clinch-Testbericht– Fotos und Zugkraftergebnisse (falls gemessen) aus Testeinstellungen an Ihrem Material.
• Salzsprühzertifikat– Gegebenenfalls werden die getesteten Stunden und der Status „Bestanden/Nicht bestanden“ angezeigt.
• Konformitätsbescheinigung– Von unserem QS-Manager unterzeichnet, Chargenrückverfolgbar.

Nuote Metals ist nach ISO 9001:2015 zertifiziert. RoHS- und REACH-Erklärungen werden auf Anfrage bereitgestellt.

Richtlinien

Proben– 20–50 Gratisstücke für Standardgrößen (Versand trägt der Kunde)

Probeauftrag– Für die erstmalige Validierung werden 10.000 Stück empfohlen

Mindestbestellmenge– 2.000 Stück (Standardgrößen), 10.000 Stück (kundenspezifisches Fass)

Lieferzeit (Lager)– 5–7 Werktage

Lieferzeit (kundenspezifischer Lauf)– 12–15 Tage

Werkzeugkosten– Keine für Standard-Rundkopfwerkzeuge (3–8 mm Schaft)

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einer Stahlhalbrohrniete und einer Vollstahlniete? Wann sollte ich mich für die Halbrohrversion entscheiden?

A: Der grundlegende Unterschied ist der Hohlraum im Schwanz. Ein Halbrohrniet aus Stahl erfordert nur 25–30 % der Setzkraft, die für einen Vollniet mit demselben Durchmesser erforderlich ist, wodurch er schneller installiert werden kann und die umgebenden Materialien schonender ist. Vollnieten bieten eine etwas höhere Scherfestigkeit, erfordern jedoch schweres Gerät und mehr Zeit. Für die meisten Industrie-, Möbel-, Automobil- und Eisenwarenanwendungen – einschließlich des Gartenwagengehäuses oben – bieten Halbrohrnieten mehr als genug Festigkeit und sorgen gleichzeitig für eine effiziente Produktion. Wählen Sie Vollnieten nur bei extremen strukturellen Belastungen, bei denen es nur auf maximale Scherfestigkeit ankommt.

F2: Können Halbrohrnieten aus Stahl im Freien verwendet werden, ohne zu rosten?

A: Ja, mit dem richtigen Finish. Unsere standardmäßigen Nieten aus kohlenstoffarmem Stahl sind mit einer Verzinkung (klar, blau oder gelb) erhältlich, die eine Salznebelbeständigkeit von 48–96 Stunden bietet – ausreichend für Regen, Feuchtigkeit und gelegentliche Nässe. Für das Gehäuse des Gartenwagens wurde aufgrund des ausgewogenen Verhältnisses von Korrosionsbeständigkeit und Kosten eine gelbe Verzinkung gewählt. Für anspruchsvollere Außen- oder Küstenumgebungen empfehlen wir den Wechsel zu Halbrohrnieten aus Edelstahl (304 oder 316), die einen Salzsprühnebelschutz von 200–1.000 Stunden bieten.

F3: Wie wähle ich die richtige Zylinderlänge für einen Halbrohrniet aus Stahl aus?

A: Wählen Sie eine Lauflänge, die 1,5–2,0 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise zwei 2-mm-Stahlbleche (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Diese zusätzliche Länge bietet genügend Material, damit das Hohlprofil nach außen rollen und eine sichere Klammer bilden kann, ohne durchzuschlagen. Wenn der Lauf zu kurz ist, ist der Clinch schwach. Zu lang, und der Lauf könnte zerknittern. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Lauflänge.

Fordern Sie ein Angebot an – sagen Sie uns, was Sie brauchen

Wir verstehen, dass jede Versammlung anders ist. Anstatt Sie zu bitten, ein Standardprodukt in Ihr Design einzubauen, beginnen wir lieber mit Ihren Anforderungen.

Um ein verbindliches Angebot zu erhaltenHalbrohrnieten aus StahlBitte geben Sie folgende Informationen an:

• Schaftdurchmesser (mm)
• Kopfform (rund / flach / universal / oval)
• Lauflänge (mm) – oder Ihre gesamte Materialstapeldicke
• Materialqualität (niedriger Kohlenstoffgehalt / mittlerer Kohlenstoffgehalt)
• Oberfläche (verzinkt, klar/blau/gelb/schwarz oxidiert/phosphatiert)
• Geschätzte jährliche Menge

Sie können auch eine Zeichnung, ein Foto Ihrer aktuellen Niete oder ein Musterteil beifügen. Wir antworten innerhalb von 24 Stunden mit:

• Werkzeugkosten (falls vorhanden) – entfallen für Standardgrößen
• Stückpreis basierend auf Ihrem Jahresvolumen
• Vorlaufzeit für Erstmuster und Massenproduktion
• Kostenlose Musterregelung – 20–50 Stück für Standardgrößen auf Lager

Senden Sie noch heute Ihre Anfrage an Nuote Metals. Kein Druck, keine Verpflichtung – nur ein klares, wettbewerbsfähiges Angebot.
