Flachkopf-Halbrohrnieten

Wenn eine Verbindung eine perfekt glatte Oberfläche ohne hervorstehende Nietköpfe erfordert, sind Flachkopf-Halbrohrnieten das Verbindungselement der Wahl. Diese Komponenten kombinieren die flache Ästhetik eines Senkkopfes mit der Installationseffizienz eines Hohlkopfdesigns.

Nuote-Metallestellt seit über zwei Jahrzehnten Präzisionsbefestigungen her. Unsere Flachkopf-Halbrohrnieten kommen in Branchen zum Einsatz, in denen es auf die Glätte der Oberfläche ankommt – von Flugzeuginnenverkleidungen über Gehäuse für Unterhaltungselektronik bis hin zu Metallarbeiten in der Architektur.

Was sind Flachkopf-Halbrohrnieten?

Flachkopf-Halbrohrnieten verfügen über einen flachen Hohlraum am hinteren Ende (typischerweise 30–50 % der Schaftlänge) und einen flachen, flachen Kopf auf der gegenüberliegenden Seite. Der Begriff „Halbrohr“ bedeutet, dass die Hohltiefe etwa die Hälfte der gesamten Schaftlänge beträgt.

Das bestimmende Merkmal vonFlachkopf-Halbrohrnietenist die Kopfgeometrie. Im Gegensatz zu ovalen oder runden Köpfen, die über die Oberfläche hinausragen, sitzt der flache Kopf bei ordnungsgemäßer Installation bündig mit der Materialoberfläche oder leicht darunter.

Dieses Design bietet drei entscheidende Vorteile:

Glatte Außenflächen ohne Hakenstellen

Geringere Setzkraft im Vergleich zu Vollnieten (typischerweise 25–30 % der Vollnietkraft)

Kontrollierte Materialverformung beim Clinchen

Verschiedene Kopftypen von Nieten, die Nuote Metals herstellt

Nuote-Metallestellt Nieten mit verschiedenen Kopftypen her, wie Flachkopfnieten, Rundkopfnieten, Senkkopfnieten, Flachkopfnieten, Pilzkopfnieten usw.

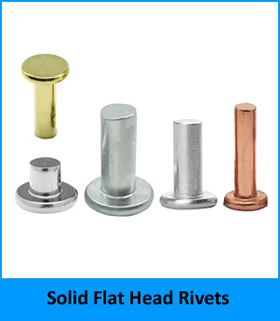

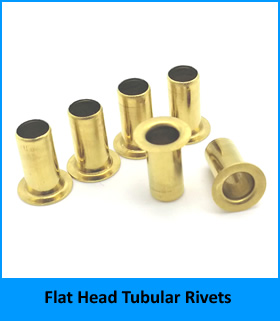

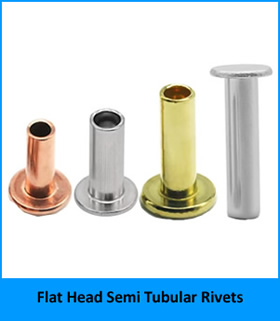

1. Flachkopfnieten, einschließlich Flachkopf-Vollnieten, Flachkopf-Halbrohrnieten und Flachkopf-Rohrnieten.

Möchten Sie mehr über unsere Flachkopfnieten erfahren? einfach klicken

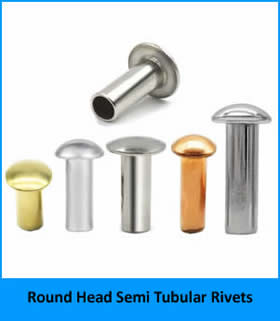

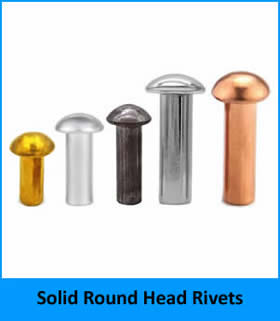

2. Rundkopfnieten, einschließlich Rundkopf-Vollnieten und Rundkopf-Halbrohrnieten.

Klicken  Erfahren Sie mehr über unsere Rundkopfnieten.

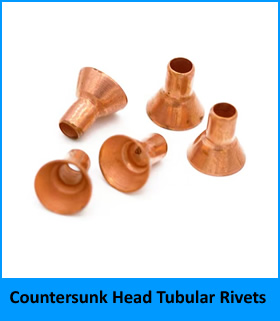

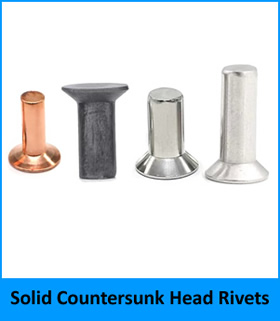

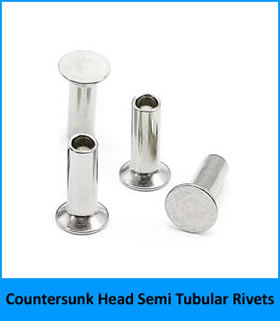

3. Senkkopfnieten, einschließlich Senkkopf-Vollnieten, Senkkopf-Halbhohlnieten, Senkkopf-Rohrnieten.

Wenn Sie weitere Informationen zu Senkkopfnieten erhalten möchten, klicken Sie bitte

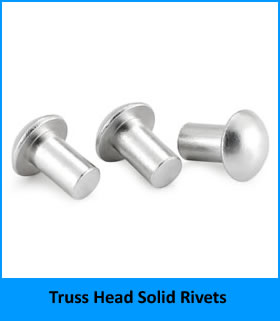

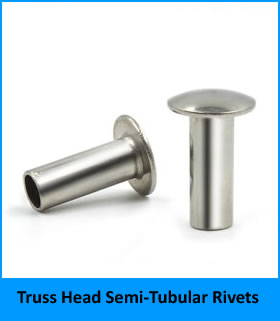

4. Fachwerkkopfnieten, einschließlich Fachwerkkopf-Vollnieten und Fachwerkkopf-Halbrohrnieten.

Benötigen Sie weitere Informationen zu Flachrundnieten? Einfach klicken

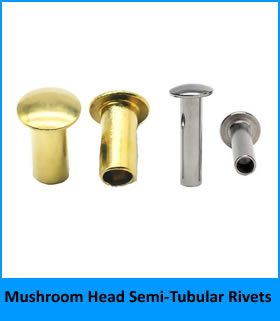

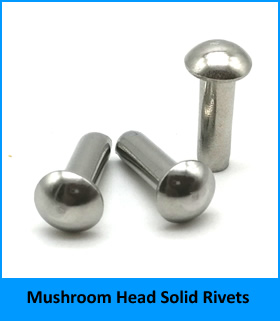

5. Pilzkopfnieten, einschließlich Pilzkopf-Vollnieten und Pilzkopf-Halbrohrnieten.

Klicken  um weitere Einzelheiten zu unseren Pilzkopfnieten zu erfahren.

Warum sollten Sie sich für Flachkopf-Halbrohrnieten gegenüber anderen Verbindungselementtypen entscheiden?

Bevor Sie sich die technischen Spezifikationen ansehen, überlegen Sie, wo Nuote Metals Flachkopf-Halbrohrnieten gegenüber Alternativen empfiehlt:

Sichtbare Produktoberflächen, bei denen es auf das Erscheinungsbild ankommt (Konsumgüter, Möbel, Automobilinnenraum)

Aerodynamische oder hydrodynamische Anwendungen, bei denen hervorstehende Köpfe Widerstand erzeugen

Gleitende oder rollende Kontaktflächen, bei denen erhobene Köpfe die Bewegung behindern würden

Dünne Materialien, die den hohen Setzkräften von Vollnieten nicht standhalten

Massenproduktionsumgebungen, die eine schnelle und konsistente Installation erfordern

Vergleich mit anderen Nietkopfarten

Detaillierte Produktparameter der Flachkopf-Halbrohrnieten von Nuote-Metalle

Alle Flachkopf-Halbrohrnieten von Nuote Metals werden je nach Anwendungsanforderungen aus kohlenstoffarmem Stahl oder Aluminium hergestellt. Der Flachkopf entspricht den Senkkopfabmessungen nach ISO 7823 und gewährleistet so die Kompatibilität mit Standard-Senkwerkzeugen.

Materialspezifikationen

Standardabmessungen

Nuote-Metallestellt Flachkopf-Halbrohrnieten in den folgenden Standardgrößen her. Sondermaße sind auf Anfrage erhältlich.

Toleranzen: Schaftdurchmesser ±0,05 mm, Kopfdurchmesser ±0,1 mm, Gesamtlänge ±0,15 mm. Die Hohltiefe beträgt bei Standard-Halbrohrnieten etwa 50 % der Zylinderlänge.

Mechanische Leistungsdaten (Stahl, 3 mm Durchmesser)

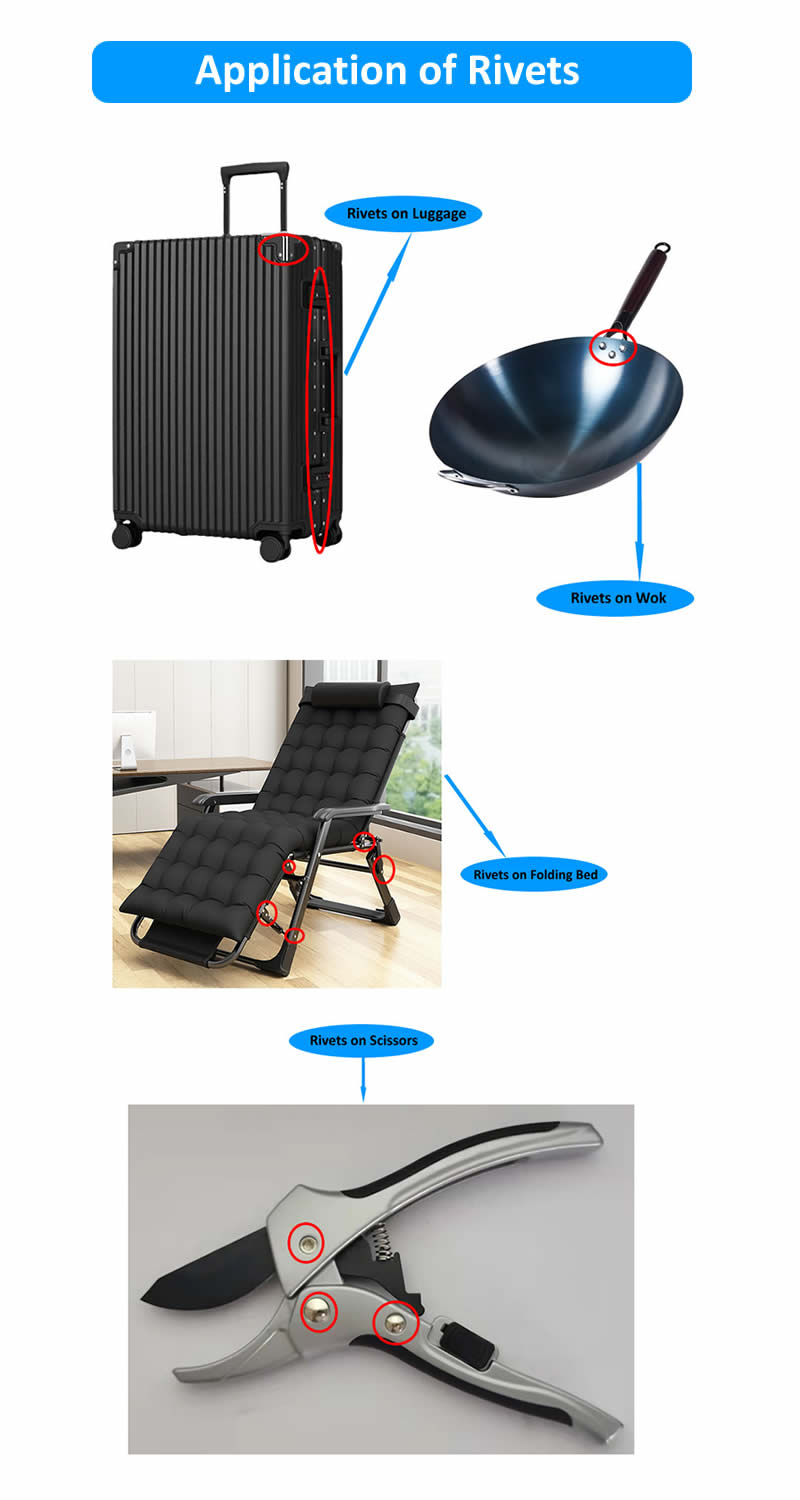

Anwendungen von Flachkopf-Halbrohrnieten

Nuote-Metalleliefert Flachkopf-Halbrohrnieten für Branchen, die eine bündige Oberflächenbearbeitung erfordern. Nachfolgend sind die häufigsten Anwendungsfälle aufgeführt:

Luft- und Raumfahrt und Luftfahrt

Befestigung der Innenverkleidung der Kabine

Dachlagerbehälter-Baugruppen

Montage der Küchenausrüstung

Sitzschienenabdeckungen und Verkleidungsteile

Die bündige Oberfläche verhindert ein Hängenbleiben an der Kleidung der Passagiere und verringert den Luftwiderstand in luftströmungsempfindlichen Bereichen.

Unterhaltungselektronik

Montage des Laptop- und Tablet-Gehäuses

Befestigung des Netzteilgehäuses

Montage des Lautsprechergitters

Batteriefachverschlüsse

Flachkopfnieten ermöglichen Gerätekonstruktionen mit dünnem Profil ohne freiliegende Befestigungselemente.

Automobilinnenräume

Befestigung der Türverkleidung

Zusammenbau von Armaturenbrettkomponenten

Abdeckplatten für Sicherheitsgurtanker

Befestigung der Dachhimmelstütze

Die glatte Oberfläche verbessert die Innenästhetik und verhindert Schäden an der Polsterung.

Architektonische Metallarbeiten

Handlauf- und Balustradenmontage

Dekorative Metallpaneelbefestigung

Innenverkleidung des Aufzugs

Messebau

Flachkopfnieten sorgen für saubere, professionelle sichtbare Verbindungen.

Möbelherstellung

Stuhl- und Tischgestelle aus Metall (Unterseite, wo der Kopf sichtbar ist)

Schubladenfronten für Aktenschränke

Montageplatten für Verriegelungsmechanismus

Dekorativer Metalleinlegeverschluss

Qualitätssicherung – EEAT in der Praxis

Nuote-Metalledemonstriert Erfahrung, Fachwissen, Autorität und Vertrauen durch dokumentierte Herstellungsprozesse und überprüfbare Qualitätsdaten.

Erfahrung im Präzisionskaltstauchen

In unserer Produktionsstätte werden seit mehr als 20 Jahren Flachkopf-Halbrohrnieten hergestellt. Wir betreiben Hochgeschwindigkeits-Kaltstauchmaschinen mit prozessbegleitender Dimensionsüberwachung. Jeder Niet wird in einem einzigen kontinuierlichen Prozess geformt, wodurch eine einheitliche Kopfgeometrie und konzentrische Hohltiefen gewährleistet sind.

Fachkompetenz in der Senkkopfgeometrie

Flachkopfnieten erfordern eine präzise Steuerung des Kopfwinkels. Nuote Metals verwendet optische Profilprojektoren, um den Kopfwinkel (90° oder 100° je nach Kundenspezifikation) und die Konzentrizität von Kopf zu Schaft zu überprüfen. Unsere Toleranz für den Kopfwinkel beträgt ±1° und übertrifft damit die allgemeinen Industriestandards.

Autorität durch Compliance

Unsere Flachkopf-Halbrohrnieten werden hergestellt, um:

ANSI/ASME B18.1.2 (Kleine Vollnieten – es gelten die Abmessungen mit Senkkopf)

ISO 14581 (Senkkopfnieten)

Qualitätsmanagementsysteme nach ISO 9001:2015

RoHS-Konformität für Elektronikanwendungen

Vertrauen durch Dokumentation

Nuote-Metalleliefert mit jeder Lieferung von Flachkopf-Halbrohrnieten ein Analysezertifikat (CoA), einschließlich:

Rohstoffzertifikat (Mühlentestbericht)

Maßprüfprotokoll (Kopfdurchmesser, Schaftdurchmesser, Gesamtlänge, Hohltiefe)

Ergebnisse der Härteprüfung (Rockwell-Skala)

Prüfprotokoll der Oberflächenbeschaffenheit

Überprüfung des Senkkopfwinkels

Installationsanleitung für Flachkopf-Halbrohrnieten

Die ordnungsgemäße Installation von Flachkopf-Halbrohrnieten erfordert Aufmerksamkeit bei der Vorbereitung der Senkung. Befolgen Sie diese Schritte von Nuote Metals:

Vorbereitung vor der Installation

Versenken Sie das obere Loch mit einem Bohrer oder Senker passend zum Nietkopfwinkel (90° oder 100°).

Vertiefen Sie den Senker so, dass der Nietkopf 0,05–0,10 mm unter der Materialoberfläche sitzt

Bohren Sie das Durchgangsloch auf Durchmesser = Schaftdurchmesser + 0,25 mm (0,010 Zoll).

Entgraten Sie beide Seiten des Lochs, um ein reibungsloses Einsetzen der Niete zu gewährleisten

Installationsmethoden

Methode 1 – Manueller Nietsetzer mit Flachmatrize

Führen Sie die Niete durch die vorbereiteten Löcher ein (der Kopf dringt in die versenkte Seite ein).

Platzieren Sie einen flachen Setter gegen den hohlen Schwanz

Schlagen Sie mit einem Hammer auf den Setter, um den Schwanz nach außen zu rollen

Hören Sie auf, wenn der Schwanz eine flache, gleichmäßige Klammer bildet

Methode 2 – Pneumatische Presse (empfohlen für die Produktion)

Verwenden Sie eine Nietpresse mit flachem Amboss und verstellbarem Tiefenanschlag

Üben Sie kontrollierten Druck aus, bis sich der Hohlschwanz vollständig ausdehnt

Stellen Sie sicher, dass der Kopf bündig mit oder unter der Oberfläche sitzt

Methode 3 – Orbitalnieten (für empfindliche Baugruppen)

Bei Elektronik oder dünnen Materialien wird beim Orbitalnieten (Spinnieten) eine geringe Radialkraft ausgeübt

Diese Methode minimiert die Materialbelastung und beugt Kopfschäden vor

Inspektion nach der Installation

Führen Sie einen Finger über den Nietenkopf – er darf nicht hängen bleiben oder hervorstehen

Überprüfen Sie den geklammerten Schwanz – er sollte gleichmäßig und ohne Risse sein

Führen Sie einen Zugtest an Musternieten durch, um die Verbindungsfestigkeit zu überprüfen

Häufig gestellte Fragen zu Flachkopf-Halbrohrnieten

Nachfolgend finden Sie die häufigsten technischen Anfragen, die von eingehenNuote-Metallezu Flachkopf-Halbrohrnieten.

F1: Was ist der Unterschied zwischen Flachkopf-Halbrohrnieten und Standard-Vollflachkopfnieten? Warum sollte ich mich für die Halbrohrversion entscheiden?

A: Der grundlegende Unterschied ist der hohle Hohlraum im Schwanzende von Flachkopf-Halbrohrnieten. Massive Flachkopfnieten haben keinen Hohlraum und erfordern eine hohe Druckkraft (mit einer Gegenstange oder einer Nietpistole), um das Ende zu formen. Halbhohlniete erfordern etwa 70–75 % weniger Setzkraft, da nur die dünne Wand des Hohlprofils nach außen gerollt werden muss. Diese geringere Kraft führt zu einer schnelleren Installation, einer geringeren Ermüdung des Bedieners und einem geringeren Risiko der Verformung dünner oder empfindlicher Materialien. Darüber hinaus erzeugen Halbrohrnieten in der Massenproduktion eine gleichmäßigere Verbindung, da die Materialverdrängung vorhersehbar ist. Nuote Metals empfiehlt Flachkopf-Halbrohrnieten für alle Anwendungen, bei denen die Baugruppe dünne Bleche (unter 2 mm), Kunststoffe oder Verbundwerkstoffe umfasst. Bei extremen Strukturbelastungen, bei denen es nur auf maximale Scherfestigkeit ankommt, werden Vollnieten nach wie vor bevorzugt.

F2: Wie wähle ich die richtige Zylinderlänge für Flachkopf-Halbrohrnieten aus, wenn die Dicke des Materialstapels innerhalb der Baugruppe variiert?

A: Dies ist eine häufige Herausforderung bei Baugruppen mit abgestuften oder konischen Materialstapeln. Die Zylinderlänge von Flachkopf-Halbrohrnieten muss ausreichen, um durch den dicksten Teil des Materialstapels zu reichen, plus zusätzlich 1,0–1,5 mm für die Clinchbildung. Für variable Dicken empfiehlt Nuote Metals einen von zwei Ansätzen. Verwenden Sie zunächst den dicksten Materialstapel, um die Zylinderlänge zu bestimmen – die Niete funktioniert auch in dünneren Abschnitten, obwohl die Niete möglicherweise etwas höher sitzt. Zweitens sollten Sie bei erheblichen Dickenschwankungen (mehr als 2 mm Unterschied) die Verwendung von zwei unterschiedlichen Nietlängen in verschiedenen Bereichen der Baugruppe in Betracht ziehen. Unsere standardmäßigen Produktionstoleranzen erlauben eine Lauflängenabweichung von ±0,15 mm, was normale Fertigungsabweichungen berücksichtigt. Für extreme Fälle bietet Nuote Metals abgestufte Zylinderkonstruktionen an, bei denen die Hohltiefe entlang des Schafts variiert – kontaktieren Sie unser technisches Team für kundenspezifische Konstruktionen.

F3: Können Flachkopf-Halbrohrnieten in Blindanwendungen verwendet werden, bei denen ich nach der Montage keinen Zugang zur hinteren Seite habe?

A: Nein. Halbrundnieten mit flachem Kopf erfordern per Definition Zugang zu beiden Seiten der Baugruppe. Der Kopf wird von einer Seite montiert und das Ende muss zum Ansetzen des Setzwerkzeugs (Hammer, Presse oder Exzenternietgerät) zugänglich sein. Für Blindanwendungen, bei denen nur eine Seite zugänglich ist, empfiehlt Nuote Metals Blindnieten (auch Popnieten genannt) oder selbststanzende Nieten. Wenn Sie jedoch bei einer Blindanwendung einen Flachkopf benötigen, sollten Sie unsere Flachkopf-Blindniete (Zugtyp mit Senkkopf) in Betracht ziehen – diese sind eine andere Produktfamilie, erzielen aber eine ähnliche bündige Oberfläche. Kontaktieren Sie Nuote Metals mit Ihren spezifischen Zugangsbeschränkungen und wir empfehlen Ihnen den geeigneten Befestigungstyp.

F4: Wie wirkt sich der Kopfwinkel (90° gegenüber 100°) auf die Leistung von Flachkopf-Halbrohrnieten aus?

A: Der Kopfwinkel bestimmt, wie die Niete im Senkloch sitzt. Nuote Metals stellt Flachkopf-Halbrohrnieten mit Kopfwinkeln von 90° oder 100° her. Der 90°-Kopf ist der traditionelle Standard für Befestigungselemente im Zollsystem und ist in nordamerikanischen Industrieanwendungen nach wie vor üblich. Der 100°-Kopf ist durch ISO- und Luft- und Raumfahrtnormen (z. B. NAS-Nieten) spezifiziert und sorgt für eine etwas flachere Senkung, wodurch die Spannungskonzentration um das Loch herum reduziert wird. Bei den meisten allgemeinen Anwendungen funktionieren beide Winkel identisch, sofern das Senkwerkzeug zum Nietkopfwinkel passt. Die entscheidende Regel lautet: Verwechseln Sie niemals die Blickwinkel. Eine 100°-Niete in einer 90°-Senkung ragt über die Oberfläche hinaus; Eine 90°-Niete in einem 100°-Senker sitzt zwar unter der Oberfläche, kann aber wackeln oder nicht richtig sitzen. Nuote Metals kennzeichnet den Kopfwinkel deutlich auf allen Produktverpackungen und Zertifikaten. Fordern Sie im Zweifelsfall Muster an, um die Passform zu überprüfen.

Warum mit Nuote Metals bei Flachkopf-Halbrohrnieten zusammenarbeiten?

Die Wahl des richtigen Lieferanten gewährleistet eine konsistente Kopfgeometrie, zuverlässiges Clinching und wettbewerbsfähige Preise. Nuote Metals bietet:

Lagerverfügbarkeit: Über 3000 gängige Größen auf Lager (Stahl und Aluminium)

Kundenspezifische Fertigung: Werkzeuge für nicht standardmäßige Durchmesser, Kopfwinkel oder Hohltiefen

Wettbewerbsfähige Mindestbestellmenge: 10.000 Stück für Standardgrößen; 50.000 Stück für Sondermaße

Kostenlose Muster: Verfügbar für vorrätige Größen (Kunde zahlt Versand)

Technischer Support: Installationsanleitung, Empfehlungen für Einstellwerkzeuge und Fehlerbehebung

Weltweiter Versand: Logistikunterstützung nach Nordamerika, Europa, Asien-Pazifik und Südamerika

100 %-Prüfung: Jede Charge wird vor dem Versand anhand von Rückstellmustern geprüft

Kontaktieren Sie Nuote Metals noch heute, um ein Musterset, eine Maßzeichnung oder ein Angebot für Ihre Flachkopf-Halbrohrnietenanwendung anzufordern.
