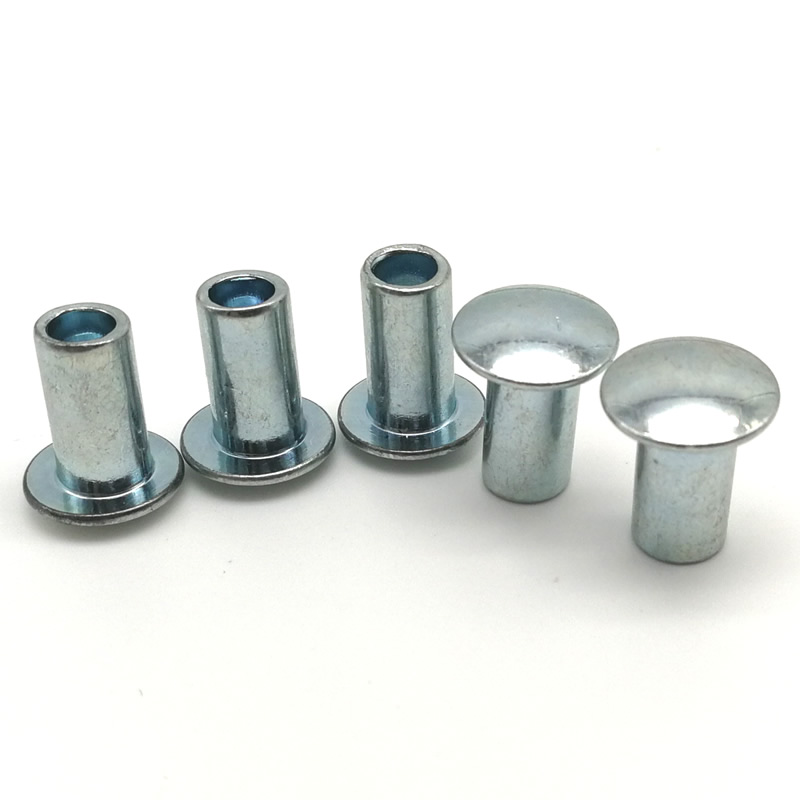

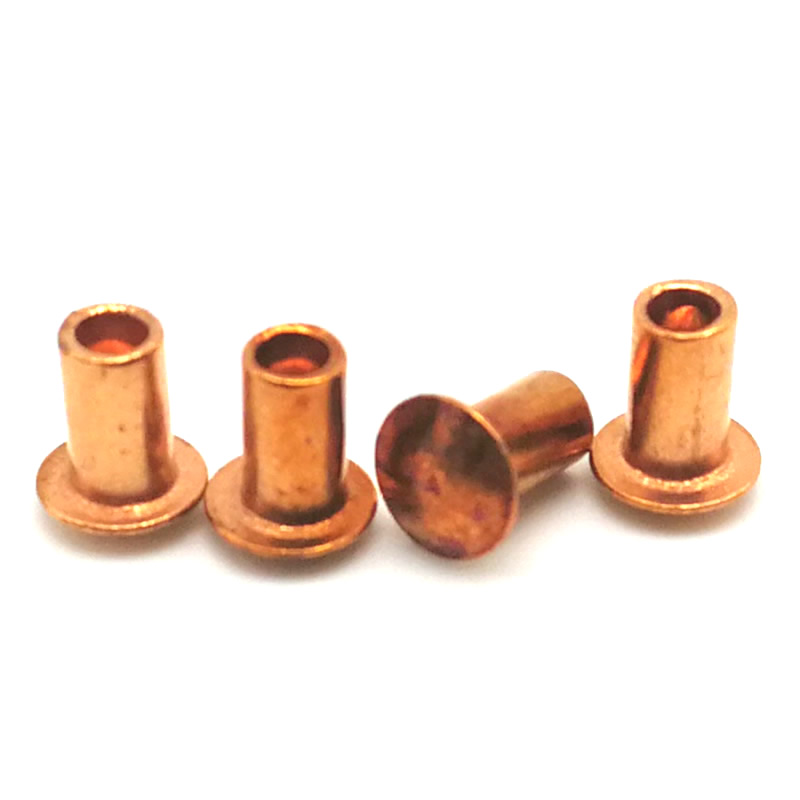

Halbrohrnieten mit Fachwerkkopf

Wenn die Anwendung übergroße Löcher, weiche Materialien oder dünne Substrate umfasst, bietet ein Standard-Nietkopf möglicherweise nicht genügend Oberfläche, um ein Durchziehen zu verhindern. DerHalbrohrniet mit Fachwerkkopfverfügt über eine extrabreite, flache Kuppel – normalerweise 2,2 bis 2,8 Mal so groß wie der Schaftdurchmesser –, die die Klemmkraft über eine größere Fläche verteilt. In Kombination mit einem halbhohlen Hohlraum, der die Setzkraft um bis zu 70 % reduziert, ist dieser Niet die bevorzugte Wahl für Kunststoffe, Verbundwerkstoffe und dünne Metalle.

Nuote-Metallestellt Halbrohrnieten mit Flachrundkopf aus kohlenstoffarmem Stahl, Edelstahl (304/316), Aluminium und Messing mittels Hochgeschwindigkeits-Kaltstauchen her. Dieser Leitfaden präsentiert zwei Fallstudien aus der Praxis, vollständige technische Spezifikationen und unsere transparenten Qualitätsrichtlinien.

Reale Anwendungen unserer Nieten

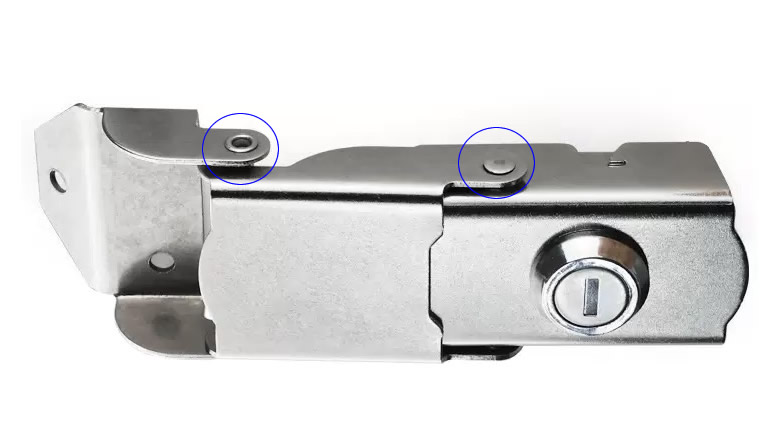

Fall 1 – Verriegelungsmechanismus aus Edelstahl

Ein Hersteller von industriellen Vorhängeschlössern benötigte eine Niete, die die innere Verriegelungsplatte sichert, ohne dass das Gehäuse aus Zinkdruckguss Risse bekommt. Wir haben 304-Edelstahl-Fachwerkkopf-Halbrohrnieten (4 mm Durchmesser, 6 mm Lauflänge) geliefert. Der extrabreite 9-mm-Kopf überbrückte ein großes Durchgangsloch und verhinderte, dass sich der Niet bei wiederholter Verriegelungskraft von 300 N durchzog. Nach 50.000 Zyklentests hatte sich keiner gelöst. Der Kunde lobte die Konstruktion des Fachwerkkopfes für den Wegfall einer sekundären Unterlegscheibe.

Fall 2 – Verbindung eines Aluminium-Gartenzaunpaneels

Ein Hersteller von Zäunen für Wohngebäude benötigte ein leichtes, korrosionsbeständiges Befestigungselement, um Aluminiumlatten mit horizontalen Schienen zu verbinden. Wir empfehlen Halbrundnieten aus Aluminium mit Flachrundkopf (5 mm Durchmesser, 10 mm Lauflänge) mit klar eloxierter Oberfläche. Der breite 11-mm-Kopf sitzt bündig am dünnen Aluminiumrohr und verhindert so die Entstehung von Dellen. Der halbhohle Hohlraum ermöglichte das manuelle Setzen mit einem manuellen Quetscher. Nach zwei Jahren im Freien zeigten keine Nieten galvanische Korrosion oder Lockerung.

Verschiedene Kopftypen von Nieten, die Nuote Metals herstellt

Nuote-Metalle stellt Nieten mit verschiedenen Kopftypen her, wie Flachkopfnieten, Rundkopfnieten, Senkkopfnieten, Flachkopfnieten, Pilzkopfnieten usw.

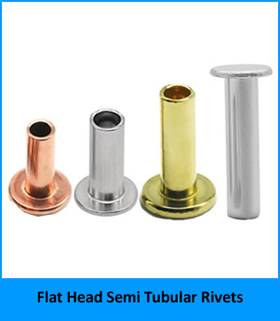

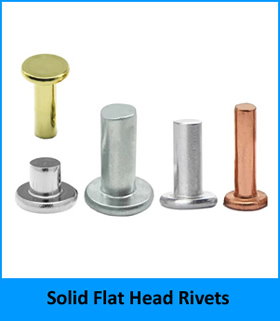

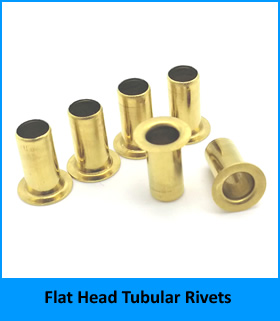

1. Flachkopfnieten, einschließlich Flachkopf-Vollnieten, Flachkopf-Halbrohrnieten und Flachkopf-Rohrnieten.

Möchten Sie mehr über unsere Flachkopfnieten erfahren? einfach klicken

2. Rundkopfnieten, einschließlich Rundkopf-Vollnieten und Rundkopf-Halbrohrnieten.

Klicken  Erfahren Sie mehr über unsere Rundkopfnieten.

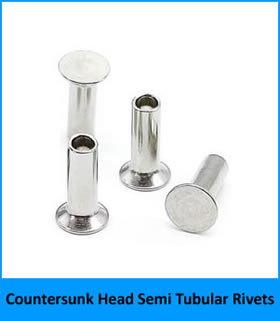

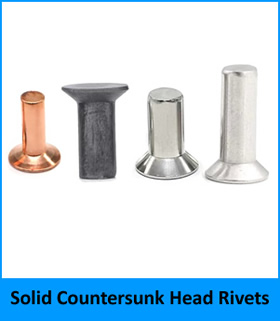

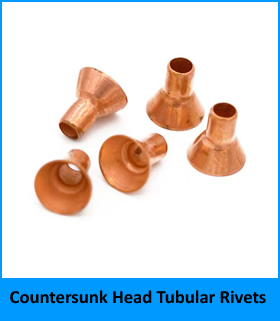

3. Senkkopfnieten, einschließlich Senkkopf-Vollnieten, Senkkopf-Halbhohlnieten, Senkkopf-Rohrnieten.

Wenn Sie weitere Informationen zu Senkkopfnieten erhalten möchten, klicken Sie bitte

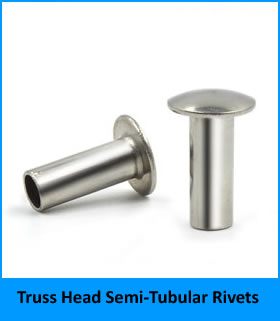

4. Fachwerkkopfnieten, einschließlich Fachwerkkopf-Vollnieten und Fachwerkkopf-Halbrohrnieten.

Benötigen Sie weitere Informationen zu Flachrundnieten? Einfach klicken

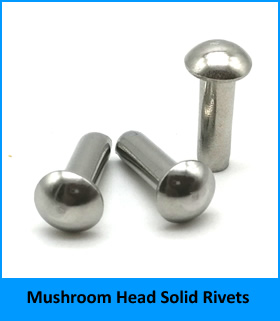

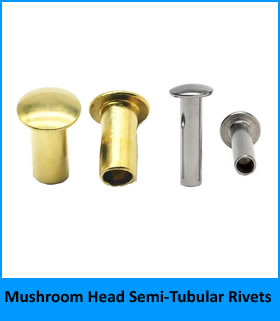

5. Pilzkopfnieten, einschließlich Pilzkopf-Vollnieten und Pilzkopf-Halbrohrnieten.

Klicken  um weitere Einzelheiten zu unseren Pilzkopfnieten zu erfahren.

Möchten Sie wissen, wie eine Niete hergestellt wird? Schauen Sie sich einfach dieses Video an.

Technische Parameter

Wir produzieren diese Nieten aus mehreren Materialien. Alle Maße werden durch optische Sortierung überprüft.

Materialoptionen und -eigenschaften

Standardabmessungsbereich (Stahl, Edelstahl, Aluminium, Messing)

Toleranzen: Schaftdurchmesser ±0,05 mm, Kopfdurchmesser ±0,20 mm, Kopfhöhe ±0,10 mm, Länge ±0,15 mm.

Mechanische Eigenschaften (5 mm Stahl, eingefasst in 2 mm Aluminiumblech)

Unser siebenstufiger Produktionsprozess

Wir folgen einem disziplinierten Arbeitsablauf für jede ChargeHalbrohrnieten mit Fachwerkkopf.

1. Materialbeschaffung –Wir kaufen zertifizierten Draht oder Stab von zugelassenen Walzwerken. Zur vollständigen Rückverfolgbarkeit ist jede Spule mit einer Wärmenummer versehen.

2. Materialinspektion –Das eingehende Material wird mit einem Spektrometer und einem Zugprüfgerät geprüft. Wir überprüfen Durchmesser und Oberflächenbeschaffenheit.

3. Anpassung oder Einrichtung der Werkzeuge –Für neue Abmessungen entwickeln wir Kaltstauchwerkzeuge aus Hartmetall (Vorlaufzeit 15–25 Tage). Für Standardgrößen installieren und richten unsere Techniker vorhandene Werkzeuge aus.

4. Erstmusterprüfung –Der Kaltkopf verarbeitet 50 Probenieten. Wir messen Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Ein vollständiger FAI-Bericht wird Ihnen zur Genehmigung zugesandt.

5. Massenproduktion –Nach Freigabe laufen wir mit 200–400 Stück pro Minute. Alle 2.000 Teile werden prozessbegleitende Kontrollen auf kritische Abmessungen durchgeführt.

6. Galvanisieren oder Eloxieren als Unterauftrag (falls erforderlich) –Für Stahl-, Edelstahl- oder Aluminiumteile versenden wir Chargen an unsere zertifizierten Partner. Die Beschichtungsdicke wird durch RFA oder Wirbelstrom überprüft.

7. Endgültige Ausgangskontrolle –Mit optischen Sortiermaschinen prüfen wir 100 % der Teile auf Kopfgeometrie, Länge und Hohlraumtiefe. Zur Scherprüfung wird eine AQL-Probe (Stufe II, 1,0) gezogen. Jeder Lieferung liegt ein Konformitätszertifikat bei.

Qualitätssicherung und Zertifizierungen

Unsere Produktion von Halbrundnieten mit Flachrundkopf wird unterstützt durch:

Zertifizierungsumfang

ISO 9001:2015 Qualitätsmanagementsystem

RoHS (2011/65/EU) Konformität für alle Materialien

REACH SVHC-Erklärung

IATF 16949 Verfügbar für Automobilprojekte

Jede Lieferung beinhaltet:

Werksprüfzeugnis (Materialchemie und Härte)

Maßkontrollbericht (10 Stück pro Charge)

Galvanisierungs- oder Eloxierungszertifikat (falls zutreffend)

Unterzeichnetes Konformitätszertifikat

Transparente Richtlinien

• Musterrichtlinie – 20 kostenlose Stücke für jede Standardgröße (Kunde zahlt Versand)
• Mindestbestellmenge – 2.000 Stück für Stahl/Messing; 3.000 für Edelstahl; 5.000 für Aluminium
• Lieferzeit – 7–10 Werktage für vorrätige Größen; 15–20 Tage für kundenspezifische Abmessungen
• Werkzeugkosten – Keine für Standarddurchmesser und Kopfarten
• Rückgaberecht – Defekte Teile werden kostenlos ersetzt

Nuote-Metalle berechnet keine Kosten für die erneute Bemusterung, wenn die ersten Artikel nicht Ihren Zeichnungstoleranzen entsprechen.

Häufig gestellte Fragen

F1: Wann sollte ich mich für einen Halbrohrniet mit Flachrundkopf statt für einen Universalkopf- oder Rundkopfniet entscheiden?

A: Wählen Sie den Traversenkopf, wenn Sie eine möglichst breite Auflagefläche bei niedrigstem Profil benötigen. Der Durchmesser des Fachwerkkopfes beträgt das 2,2- bis 2,8-fache des Schaftdurchmessers, verglichen mit 1,6 bis 1,8 beim runden Kopf und 2,0 bis 2,2 beim Universalkopf. Auch seine Kopfhöhe ist am niedrigsten (ca. 25–30 % des Kopfdurchmessers). Dadurch eignen sich Halbrohrnieten mit Fachwerkkopf ideal für spröde Materialien (Kunststoffe, Glasfaser, Verbundwerkstoffe), übergroße Löcher oder Anwendungen, bei denen die Niete von einer anderen Schicht bedeckt wird. In unserer Fallstudie mit Zaunelementen aus Aluminium wurde beispielsweise der Sparrenkopf verwendet, um eine Delle im dünnen Rohr zu vermeiden.

F2: Können Halbrundnieten mit Flachrundkopf im Außenbereich zusammen mit Aluminium und Stahl verwendet werden?

A: Ja, aber Sie müssen mit der galvanischen Korrosion umgehen. Wenn ein Aluminiumniet mit einer Stahlkonstruktion verwendet wird (oder umgekehrt), entsteht durch Feuchtigkeit eine galvanische Zelle. Wir empfehlen drei Lösungen: (1) Verwenden Sie eine Isolierscheibe aus Nylon oder Gummi unter Kopf und Schwanz, (2) tragen Sie eine dicke Pulverbeschichtung oder eine eloxierte Schicht auf die Aluminiumniete auf oder (3) verwenden Sie Nieten aus Edelstahl 316 mit Aluminium und akzeptieren Sie ein geringes galvanisches Potenzial (in trockenen Klimazonen akzeptabel). Für unseren Außenzaunkasten haben wir Aluminiumnieten mit Aluminiumschienen verwendet – kein galvanisches Problem. Wenn Sie Aluminium mit Stahl verbinden müssen, wenden Sie sich bitte an unser Ingenieurteam, um spezifische Empfehlungen zu erhalten.

F3: Was ist der maximale Klemmbereich für Halbrundnieten mit Flachrundkopf aus Aluminium? Kann man längere Fässer herstellen?

A: Unsere standardmäßigen Aluminium-Halbrundnieten mit Flachrundkopf haben Zylinderlängen von bis zu 20 mm bei einem Durchmesser von 5 mm und bieten Halt bis zu 7 mm. Für dickere Stapel bieten wir kundenspezifische Lauflängen bis zu 30 mm an (für 6 mm und 8 mm Durchmesser). Allerdings ist Aluminium weicher als Stahl, sodass sich sehr lange Läufe beim Abbinden verformen können. Wir empfehlen, den Griff bei Aluminium auf den 2,5-fachen Schaftdurchmesser zu beschränken. Ziehen Sie bei dickeren Aluminiumbaugruppen Vollnieten in Betracht oder verwenden Sie Stahlnieten mit Isolierscheiben. Geben Sie Ihre genaue Stapeldicke an und wir berechnen die optimale Lauflänge.

Warum sollten Sie sich für Halbrohrnieten mit Flachrundkopf bei uns entscheiden?

Kaltstauchen im eigenen Haus – volle Kontrolle vom Draht bis zur fertigen Niete

Standardgrößen von 3 mm bis 8 mm in Stahl, Edelstahl, Aluminium, Messing

100 % optische Sortierung nach Kopfgeometrie und Hohlraumtiefe

Kostenloses Beispielprogramm – Testeinstellung vor der Produktion

Vollständige Rückverfolgbarkeit – MTC-, CoC- und Beschichtungsberichte bei jeder Bestellung

Kontaktieren Sie Nuote Metals noch heute, um ein Musterpaket oder ein Compliance-Paket für Ihr Projekt mit Halbrohrnieten mit Flachrundkopf anzufordern.
